在工業控制場景中，芯片間的高速數據交互是一個核心需求。傳統方案要么依賴串口/網絡等低速通道，要么需要昂貴的共享內存架構。米爾RK3506核心板的DSMC接口提供了一種新選擇——通過Local Bus協議，用少量引腳實現跨芯片的高速地址空間訪問。

本文基于MYD-YR3506 Host+MYD-YR3506 Slave的實板聯調驗證，確認DSMC Local Bus鏈路能夠穩定建立，并在512B、8-bit模式持續壓測中達到了16.77 GB累計校驗數據量、誤碼率為0的結果。DSMC在米爾RK3506核心板（MYC-YR3506）的Local Bus應用場景下已具備明確的工程應用價值——既能承擔寄存器通知與控制交互，也能提供可重復驗證、可量化性能的數據訪問通道。

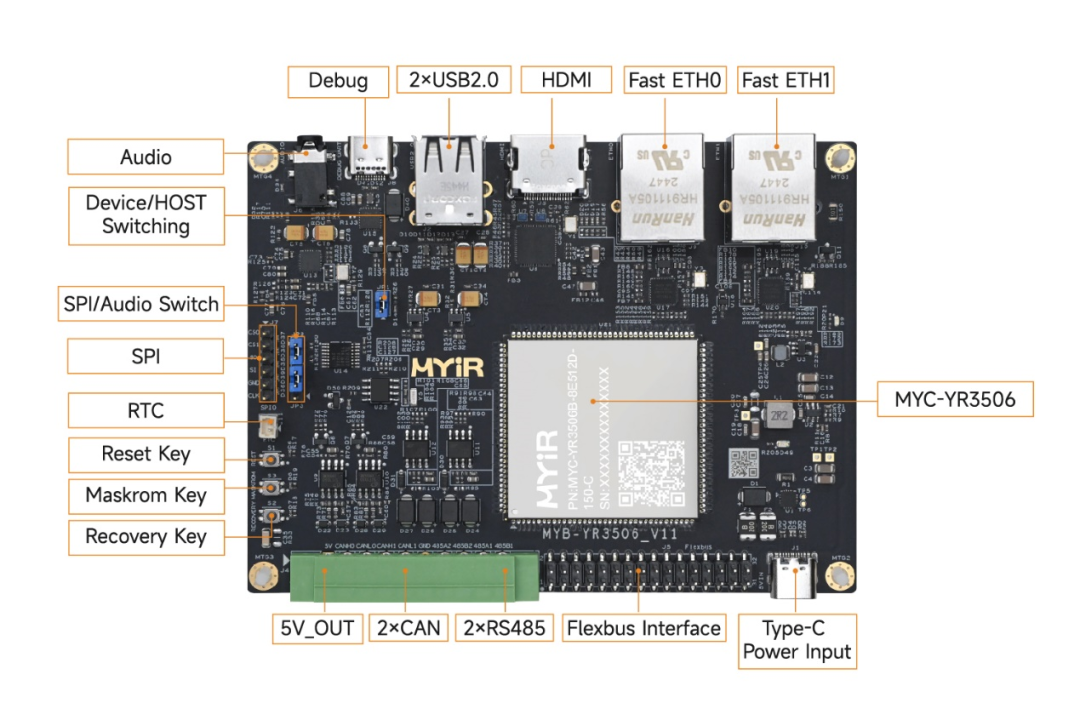

米爾基于RK3506核心板開發板

第一章：DSMC是什么？

名詞預先了解：

DSMC：Double Data Rate Serial Memory Controller，雙倍速率串行存儲器控制器

Local Bus：DSMC的一種應用模式，用于與另一顆Rockchip芯片的Slave DSMC組成主從訪問鏈路

PSRAM：DSMC的另一種模式，作為存儲器控制器為系統提供外部存儲空間

CS/region：CS為片選（最多4個），region為CS下的訪問窗口（每個CS可分1/2/4個region）

DSMC全稱Double Data Rate Serial Memory Controller，用于實現Host側對外部從設備地址空間的訪問。它采用命令、地址、數據線分時復用的方式，并支持DDR（雙沿）數據傳輸，核心優勢：引腳數量少、帶寬較高。

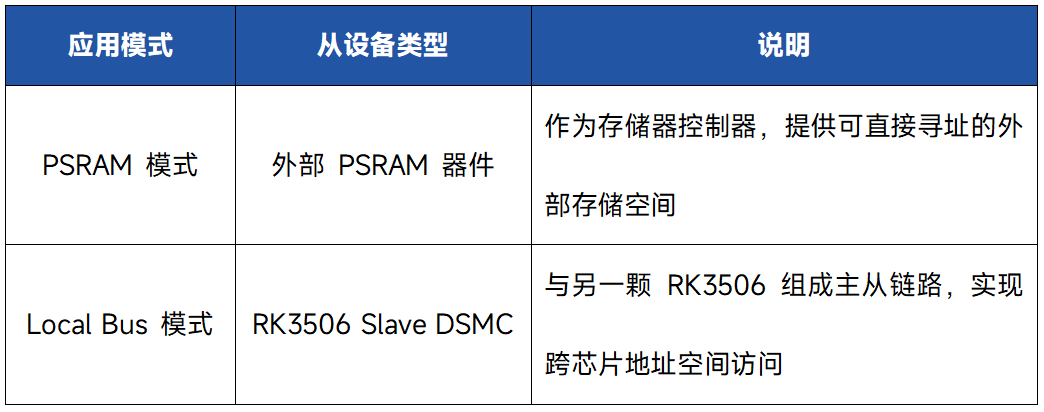

在米爾RK3506核心板（MYC-YR3506）平臺上，DSMC有兩種典型用法：

本文重點介紹Local Bus模式。DSMC接口支持x8和x16兩種位寬，同一CS下的位寬必須統一，屬于接口設計階段需要首先確定的基礎參數。

1.1 DSMC的系統定位

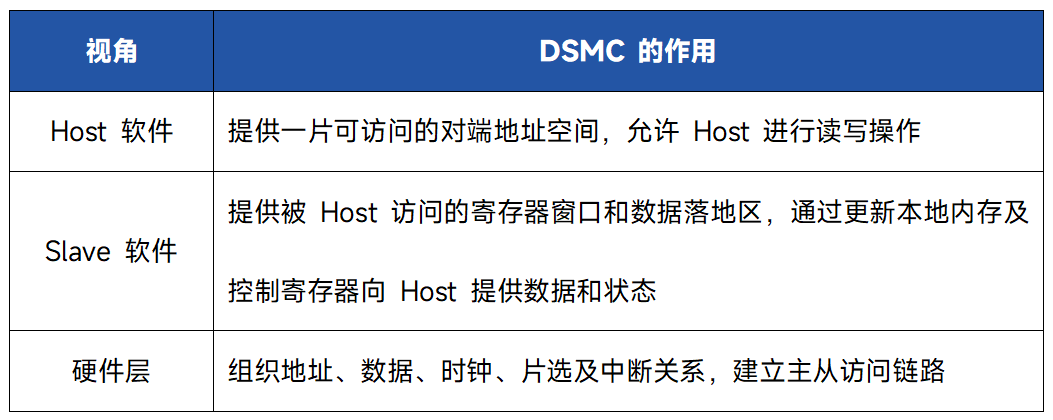

DSMC既不是普通內存，也不是上層通信協議，而是一條面向對端地址空間的硬件訪問通道：

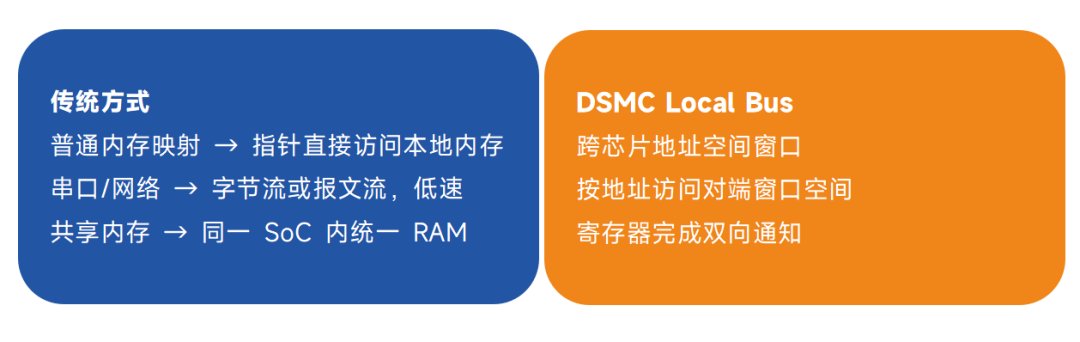

1.2DSMC vs 常見訪問方式

核心區別：Host與Slave運行在獨立地址空間和獨立內存系統中，數據通過硬件鏈路、FIFO和寄存器機制完成傳遞，而非通過共享地址空間直接訪問。

第二章：Local Bus空間模型

2.1 兩個基本維度

DSMC的地址空間組織圍繞兩個維度展開：

CS（片選）：CS0～CS3共4個片選入口，每個CS可連接一個從設備

region（訪問窗口）：當外設類型為Local Bus時，一個CS的訪問空間可以繼續劃分為多個region，由設備樹（DTS）決定哪些region生效

2.2 四類region類型

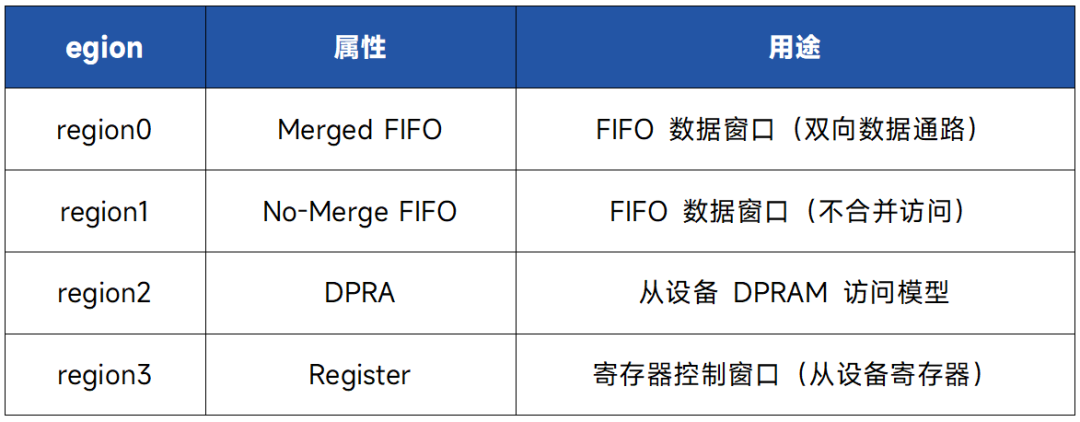

在rk3506.dtsi中預定義了4個region的屬性模板：

典型實踐：采用"region0傳輸數據+region3控制握手"的劃分。region0為雙向數據通路，雙方的數據同步通過region3中的控制寄存器完成通知與應答。

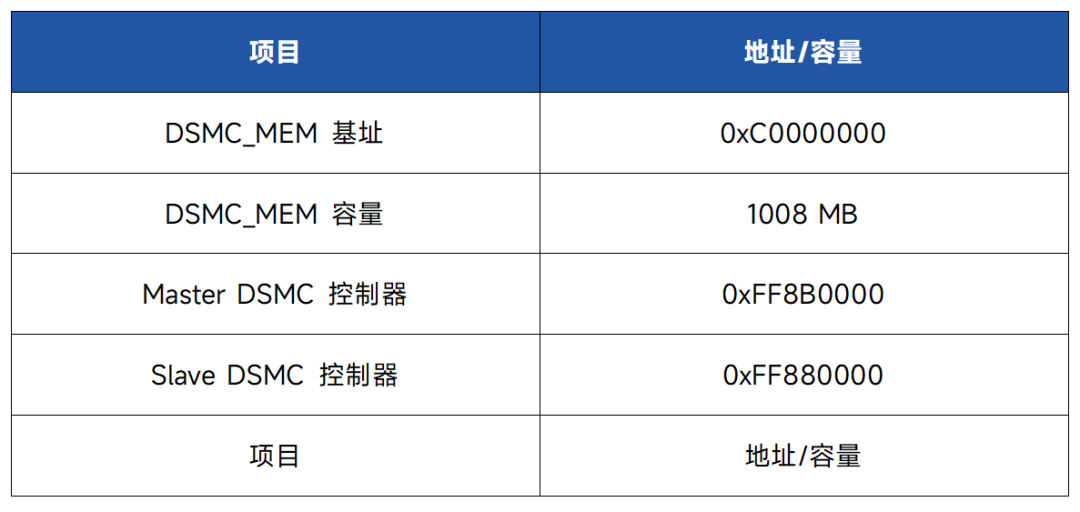

2.3 硬件地址體系

該地址空間為硬件固定映射，Host側DSMC窗口起始地址固定為0xC0000000，軟件僅能在既定地址范圍內進行配置與訪問。

FIFO路徑回壓機制：RDYN信號用于表征FIFO滿/空狀態，Master需根據該信號進行傳輸?shù)却蚧謴?。FIFO路徑受硬件流控約束，并非簡單內存復制。

第三章：FIFO與Register的協作機制

3.1 兩類訪問通路

Local Bus主從交互可劃分為兩類：

FIFO訪問：當region屬性為Merged FIFO或No-MergeFIFO時，Host訪問的是數據通路，數據經Slave側FIFO后最終寫入Slave內存

Register訪問：當region屬性為Register時，Host訪問的是Slave CSR寄存器窗口，用于主從控制信息交互

3.2 雙向寄存器通知

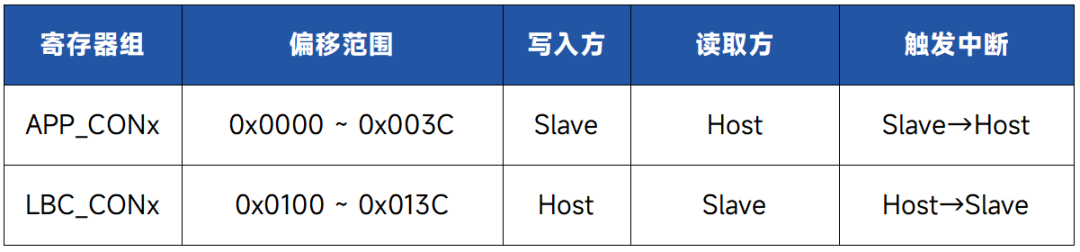

Local Bus提供兩組寄存器，實現主從雙向中斷通知：

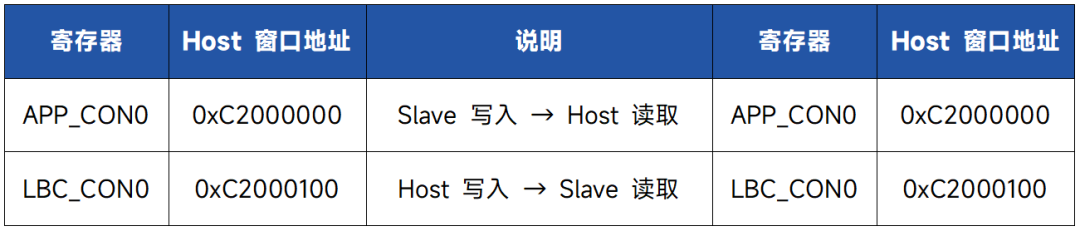

在region3中，Host側地址映射：

第四章：板級配置與DTS適配

4.1 硬件連接

米爾RK3506開發板上，DSMC信號通過特定排針引出，Host與Slave之間需要連接以下信號：

數據線：DSMC_DATA[7:0]（8-bit模式）或DSMC_DATA[15:0]（16-bit模式）

控制線：CLK、CS、RDYN、DSMC_CMD等

中斷線：用于主從中斷通知

注意：兩塊板的GND必須可靠連接。8-bit模式下，數據線只需連接DSMC_DATA[7:0]；16-bit模式需連接全部16根數據線。同一CS下的位寬必須統一。

4.2 Host側DTS配置

/* Host 側 DSMC 節點 */&dsmc { status ="okay"; rockchip,ranges = <0x0?0xc0000000?0x0?0x2000000>;/* CS0 配置為 Local Bus, 8-bit 模式 */cs0 { status ="okay"; rockchip,cs-type= ; rockchip,bus-width = <8>; }; };

4.3 Slave 側 DTS 配置

/* Slave 側 DSMC 節點 */&dsmc { status ="okay";/* 配置 memory-region 和中斷 */memory-region = <&dsmc_region>; interrupts =; };

4.4 啟動日志確認

正確配置后，啟動時會在內核日志中看到以下關鍵信息：

DSMC: init cs0 LB device DSMC: cs0 byte dll delay line result0x2d DSMC: clk_sys: Enabled, frequency:196608000Hz DSMC: CS0: LB device DSMC: CS0 virt: (ptrval), phys:0xc0000000, size:0x2000000

第五章：用戶態訪問方式

5.1 設備節點

驅動加載后，會在/dev/dsmc/下創建用戶態訪問節點：

/dev/dsmc/cs0/region0 #FIFO數據窗口/dev/dsmc/cs0/region3 #Register控制窗口

5.2 FIFO 數據讀寫

通過region0進行數據讀寫的核心流程：

intfd =open("/dev/dsmc/cs0/region0", O_RDWR);/* 寫入數據到 Slave 內存 */write(fd, write_buf, write_size);/* 從 Slave 內存讀取數據 */read(fd, read_buf, read_size);close(fd);

5.3 Register 控制交互

數據通過mmap映射region3后，以寄存器方式完成主從握手：

intreg_fd = open("/dev/dsmc/cs0/region3", O_RDWR); volatile uint32_t *reg = mmap(NULL,0x1000, PROT_READ | PROT_WRITE, MAP_SHARED | MAP_LOCKED, reg_fd,0); /* Host 寫 LBC_CON0，下發控制請求 */ reg[LBC_CON(0) /4] = request_value; /* Host 讀 APP_CON0，獲取 Slave 應答 */ ack = reg[APP_CON(0) /4]; munmap((void*)reg,0x1000); close(reg_fd);

關鍵細節：APP_CON0偏移為0x0000，LBC_CON0偏移為0x0100。由于reg按uint32_t訪問，因此使用"寄存器偏移/4"作為數組下標。

第六章：性能實測

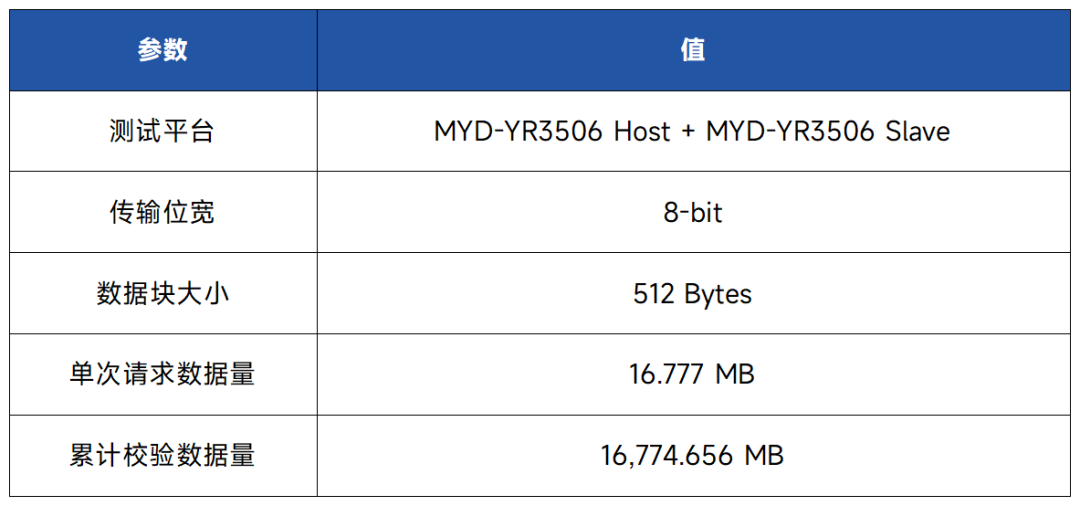

6.1 測試條件

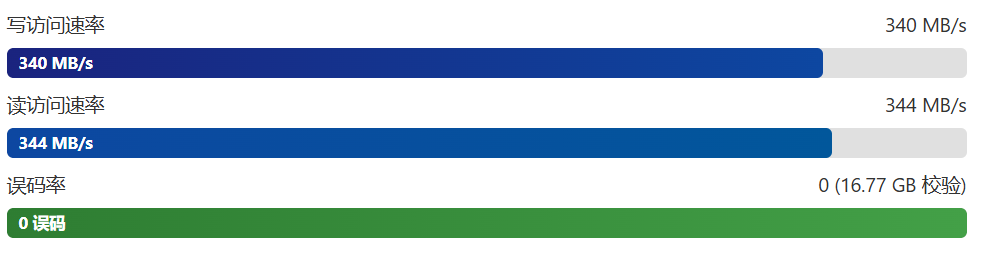

6.2 測試結果

結論：在512B+8-bit參數組合下，鏈路能夠支持長時間、大規模重復訪問而不出現誤碼，平均寫速率約340 MB/s，平均讀速率約344 MB/s。

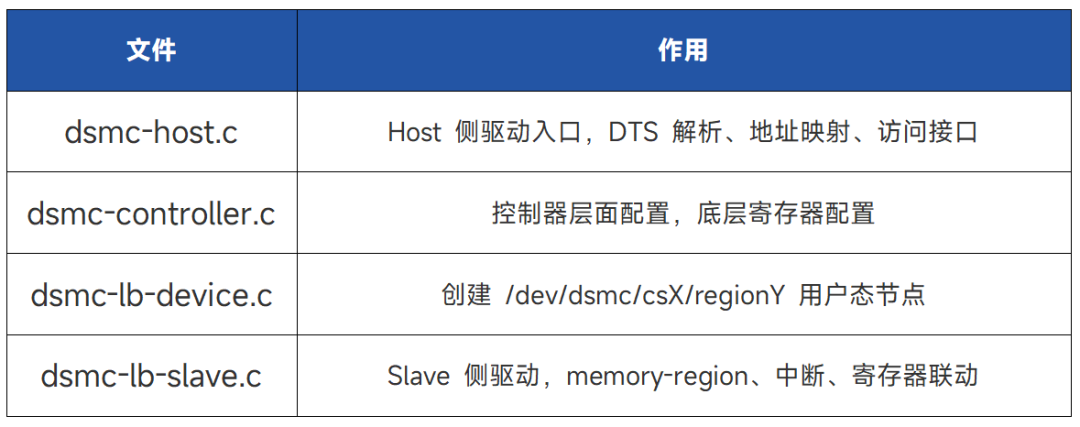

6.3 驅動核心文件

總結與展望

本文圍繞米爾RK3506核心板DSMC的Local Bus應用進行了完整說明與驗證，涵蓋接口定義、空間模型、板級連接、驅動配置、用戶態訪問以及性能測試。

從測試結果來看，DSMC已能夠同時支撐FIFO數據面?zhèn)鬏敽蚏egister控制面交互。Host可通過/dev/dsmc/cs0/region0直接訪問Slave側落地內存，也可通過 region3完成寄存器通知與控制握手，形成一條兼具數據訪問與控制交互能力的跨芯片通信通道。

總體來看，DSMC在米爾RK3506核心板Local Bus場景下已具備明確的工程應用價值，可為工業控制等場景中的低延遲控制交互和中高頻數據交換提供可靠支撐。
