工業現場信號線纜往往穿越戶外或長距離敷設，極易感應雷擊、開關操作或電網瞬態過電壓，導致PLC、DCS、傳感器、變頻器等精密設備接口燒毀或通信中斷。信號浪涌保護器（SPD）通過串聯接入線路，將浪涌能量快速泄放到地，殘壓鉗位在設備安全范圍內，是工業防雷體系中不可或缺的一環。正確選型和規范部署，能將故障率降低90%以上。

一、正確選型的核心原則

選型第一步是摸清被保護信號的本質：模擬量（4-20mA、0-10V）、數字總線（RS485、Modbus、Profibus）、工業以太網（RJ45/PoE）還是視頻監控（BNC）。不同信號的電壓等級、傳輸速率和阻抗差異極大，選錯類型會直接引入插入損耗或信號畸變。

關鍵參數必須逐一匹配：

最大持續工作電壓Uc：必須高于信號最高工作電壓10%-20%，避免正常運行時SPD誤動作或發熱。典型示例：24V DC模擬回路選Uc≥30V；RS485差分信號常用Uc=5V或12V；PoE以太網供電線Uc≥56V。

電壓保護水平Up：在In（8/20μs波形）下測得的殘壓峰值，必須低于設備端口耐沖擊電壓（通常0.5-4kV）。精密接口要求Up≤40V，普通工業設備可放寬至60V以內。

標稱/最大放電電流In/Imax：反映抗浪涌能力。工業環境推薦In≥3kA、Imax≥5-10kA（8/20μs）。室外長線或雷暴多發區，Imax至少取In的2倍以上。

帶寬與插入損耗：必須大于信號實際速率1.5倍。千兆以太網需≥250MHz，插入損耗<0.5dB；RS485支持至12Mbps即可；高清視頻要求帶寬≥1.5GHz。電容過高會造成信號衰減，需選低容設計（<50pF/線對）。

接口與環境適應性：RJ45、螺紋端子、DB9/M12、BNC等必須完全匹配。工業級要求工作溫度-40℃~+85℃，支持DIN導軌安裝或螺紋管式現場安裝，帶遙信觸點便于監控狀態。防爆場合選本質安全型（Ex ia/ib）。

選型流程簡單實用：先測信號電壓與速率，再評估線路暴露風險（LPZ0B區需更高In），最后驗證Up與設備耐壓匹配。優先選符合IEC 61643-21和GB/T 18802.21標準的成熟品牌產品，帶型式試驗報告。

二、地凱科技信號浪涌保護器行業應用解決方案

石油化工行業儀表回路密集，4-20mA信號線常暴露于雷區，需在匯流箱和控制室入口各裝SPD，形成兩級防護，防止爆炸風險。電力變電站監控總線（RS485）易受操作過電壓干擾，推薦在RTU和現場IED兩端部署，結合等電位接地網。

智能制造與自動化生產線中，PLC I/O和工業以太網是核心。方案采用導軌式模塊化SPD，安裝于控制柜信號進線處，保護Profibus-DP或EtherNet/IP，保障產線零停機。軌道交通信號系統對可靠性要求極高，軌旁控制柜和中心機房均需RJ45或光電混合SPD，滿足TB/T 3075標準，帶寬覆蓋1Gbps以上。

安防監控系統則側重室外攝像頭：BNC或RJ45+PoE二合一SPD，安裝在攝像機尾端和NVR前端，防水等級IP65以上。光伏新能源監控鏈路長，RS485/Modbus SPD（Uc=30V，Imax≥20kA）安裝于匯流箱和逆變器通信口，長距離鏈路兩端必須同時防護。

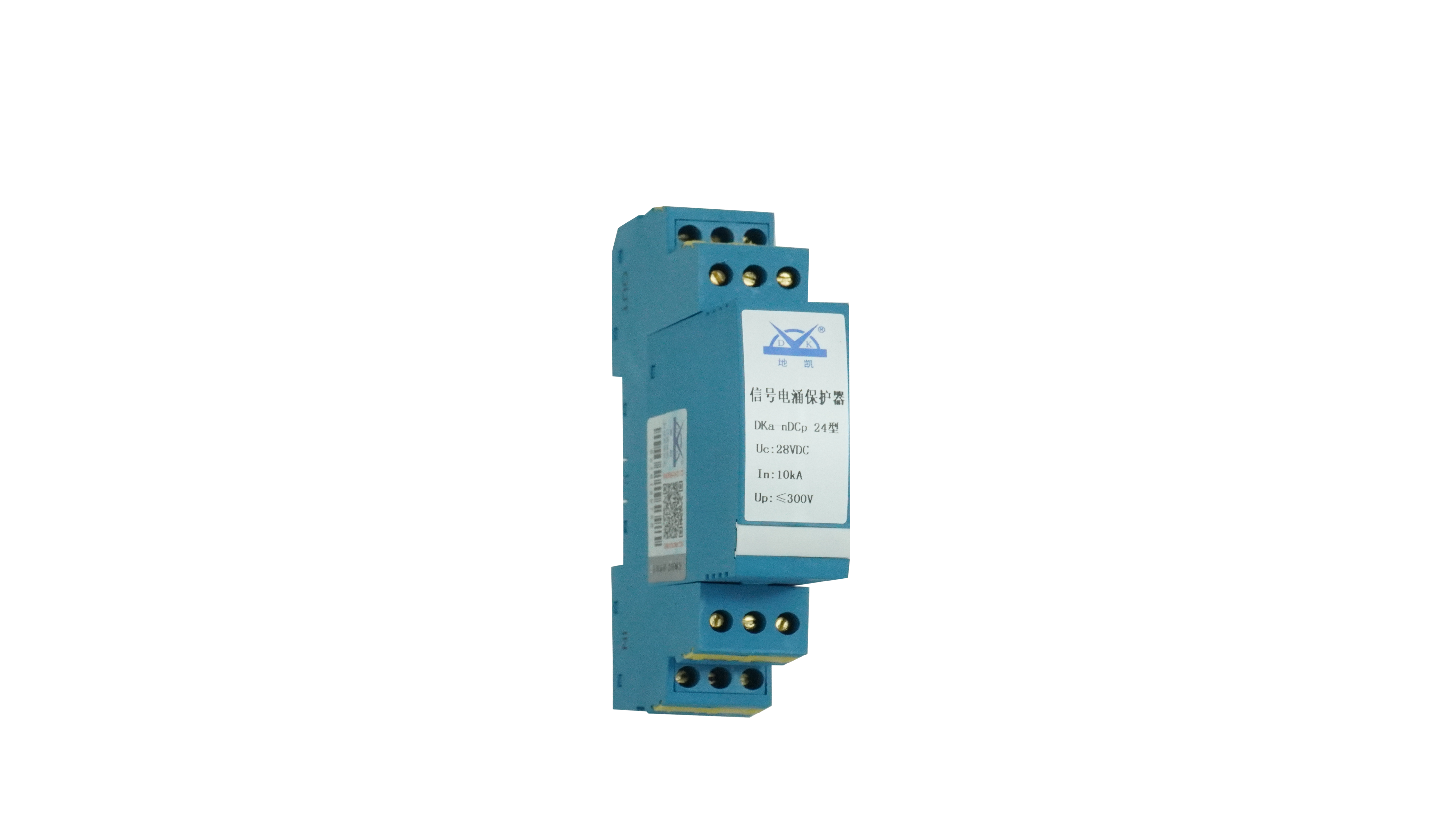

工業信號浪涌保護器，信號SPD 工業信號浪涌保護器，信號SPD 工業信號浪涌保護器，信號SPD

三、地凱科技信號浪涌保護器的典型部署方案

方案1：RS485/Modbus總線（工業自動化常用）

參數示例：Uc=30V DC，Up≤40V（@3kA），In=5kA，Imax=10kA，帶寬≥1Mbps，接口螺紋端子或DB9。

部署：在控制室PLC柜信號進線處和現場設備端各裝一臺SPD。接線方式為串聯：外部A/B線接入SPD“IN”端，SPD“OUT”端接PLC或傳感器對應端子；GND端子用≥4mm2銅線就近接PE接地排，接地線長度<0.5m。電纜屏蔽層在進柜處360°搭接接地。長線超過100m時，兩端同時安裝，形成雙端泄放。實際工程中，此方案可將接口損壞率降至近零。

方案2：4-20mA模擬量回路（過程控制儀表）

參數示例：Uc=30V DC，Up≤55V（@3kA），In=3kA，Imax=6kA，帶寬DC-1MHz，端子式接口。

部署：變送器側（現場）安裝螺紋管式SPD，接收端（DCS/PLC模擬輸入模塊）安裝導軌式SPD。+、-兩線串聯通過SPD，屏蔽層單端接地（通常接收端）。接地電阻≤4Ω。高溫高濕環境選用帶熱插拔底座的產品，便于不停機更換。光伏或水處理項目中，此配置已驗證可承受10/350μs高能量沖擊。

方案3：工業以太網RJ45/PoE（智能工廠骨干網）

參數示例：Uc=56V（PoE++），Up≤60V，In=3kA/線對，Imax=6kA，帶寬500MHz（Cat6a），插入損耗≤0.3dB，8線全保護。

部署：交換機/服務器機柜入口安裝機架式16/32通道SPD，室外設備端（如AGV或無線AP）安裝防水型單端口SPD。PoE直通設計，供電線對同步防護。所有接地匯集至機柜主PE排。數據中心或制造車間此方案配合電源SPD多級協調，線路長度控制在10m內，避免反射。

以上方案均強調“短、直、粗”接地原則，避免彎曲和共用接地線。安裝后建議雷雨季前用兆歐表檢查絕緣，用浪涌發生器驗證Up值。實際應用中，結合建筑物防雷規范GB 50343，分級保護+等電位連接，才能實現真正有效防護。

地凱防雷工業信號SPD選型與部署看似簡單，實則需結合現場勘察和風險評估。嚴格按參數匹配、規范接線，就能讓系統在惡劣環境下穩定運行，最大限度減少因浪涌導致的停產損失。
