在膜分離與水處理領域，工程人員長期以來只能通過通量、壓差等宏觀指標來判斷系統運行狀態 。當參數異常時，系統往往已經受損，而內部正在發生的結構變化卻始終是一個“黑盒”。 污染是如何產生的？它如何一步步鎖死系統性能？友思特OCT（光學相干斷層掃描）系統助力中科院某研究所科研，為實現分離過程中膜材料表界面宏觀形貌、厚度、膜面結垢物生長規律的實時監測提供關鍵數據支撐。

一、應用背景

在納濾、電滲析等膜分離工藝中，膜組件被譽為系統的“心臟” 。然而，隨著高鹽溶液處理或生化反應的持續，膜表面不可避免地產生生物淤積或無機結垢 。

01 性能危機

污染會導致產水通量大幅下降，跨膜壓差上升，過濾性能顯著降低 。

02 傳統檢測方法局限

離線分析（如膜解剖）具有破壞性且無法捕捉動態過程；超聲檢測等原位技術則難以提供詳細的結構細節 。

03 核心需求

在不干擾系統運行前提下，實時、高分辨地獲取膜表面及內部信息。

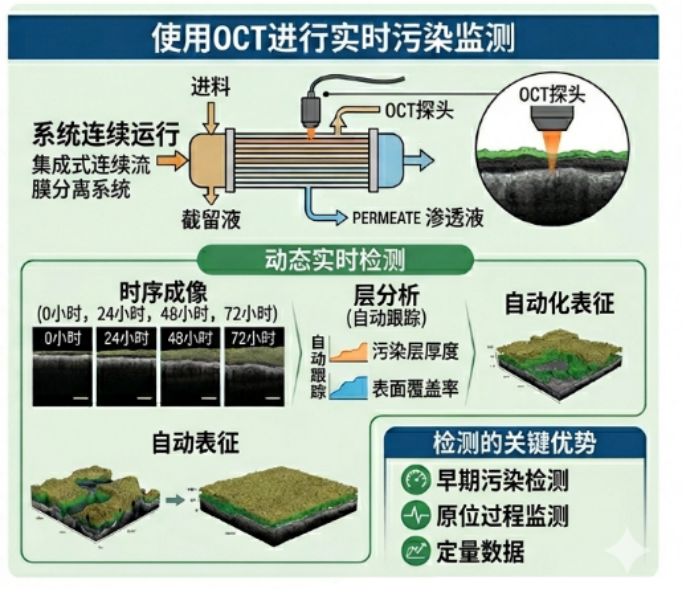

二、OCT技術破解檢測難題

OCT(光學相干斷層掃描)技術利用背向散射光信號構建樣品的截面圖像，類似于醫學中的超聲檢測 ，其核心優勢：

01 穿透成像

能獲取樣品內部的結構信息
02 微米級分辨率

精準捕捉膜表面微觀形貌和內部細節

03 原位非破壞

在系統連續運行中直接觀測，無需染色或取出樣品

04 動態實時檢測

將污染演化過程轉化為連續的時間序列圖像

三、OCT應用案例

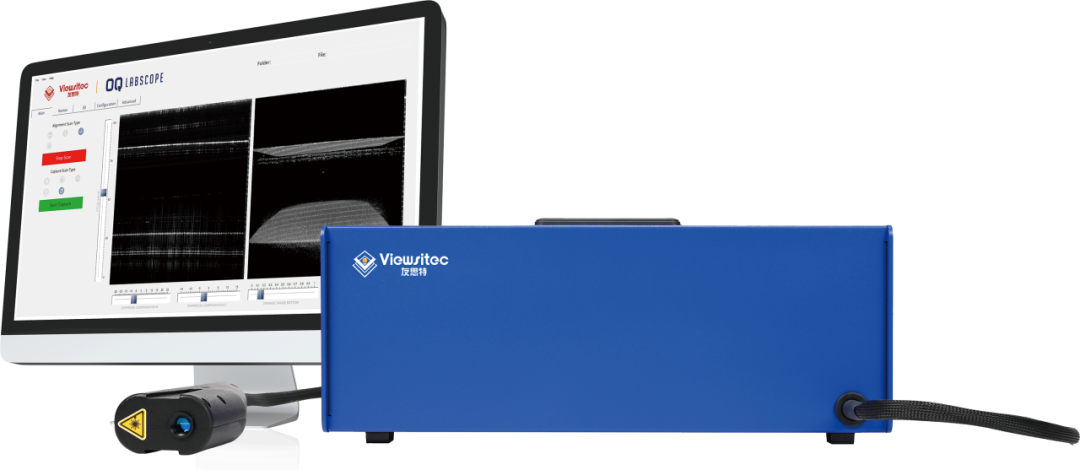

友思特的OCT3.0/R系統具備高性能參數：軸向分辨率為3μm（組織中）、橫向分辨率為5μm（裝配物鏡），1.2mm成像深度（組織中），實現對樣品的精準監測。小巧緊湊的系統，大約只有鞋盒大?。?13x216x153 mm3），方便設備移動或者集成安裝在其他系統上。

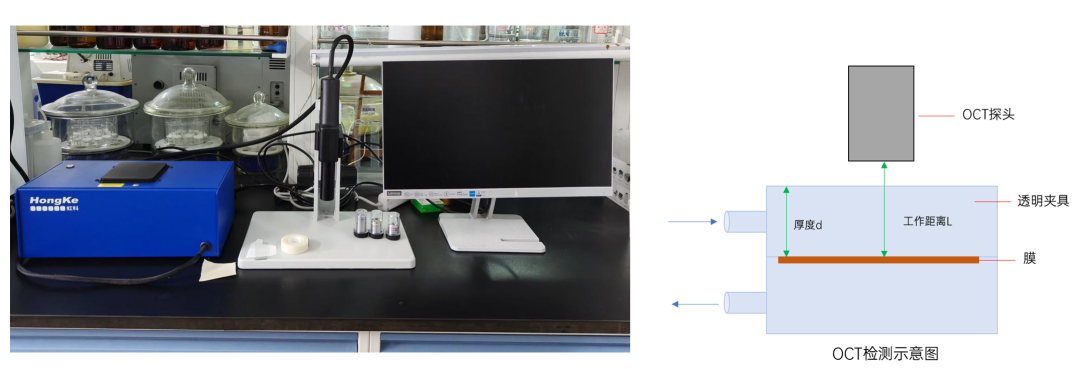

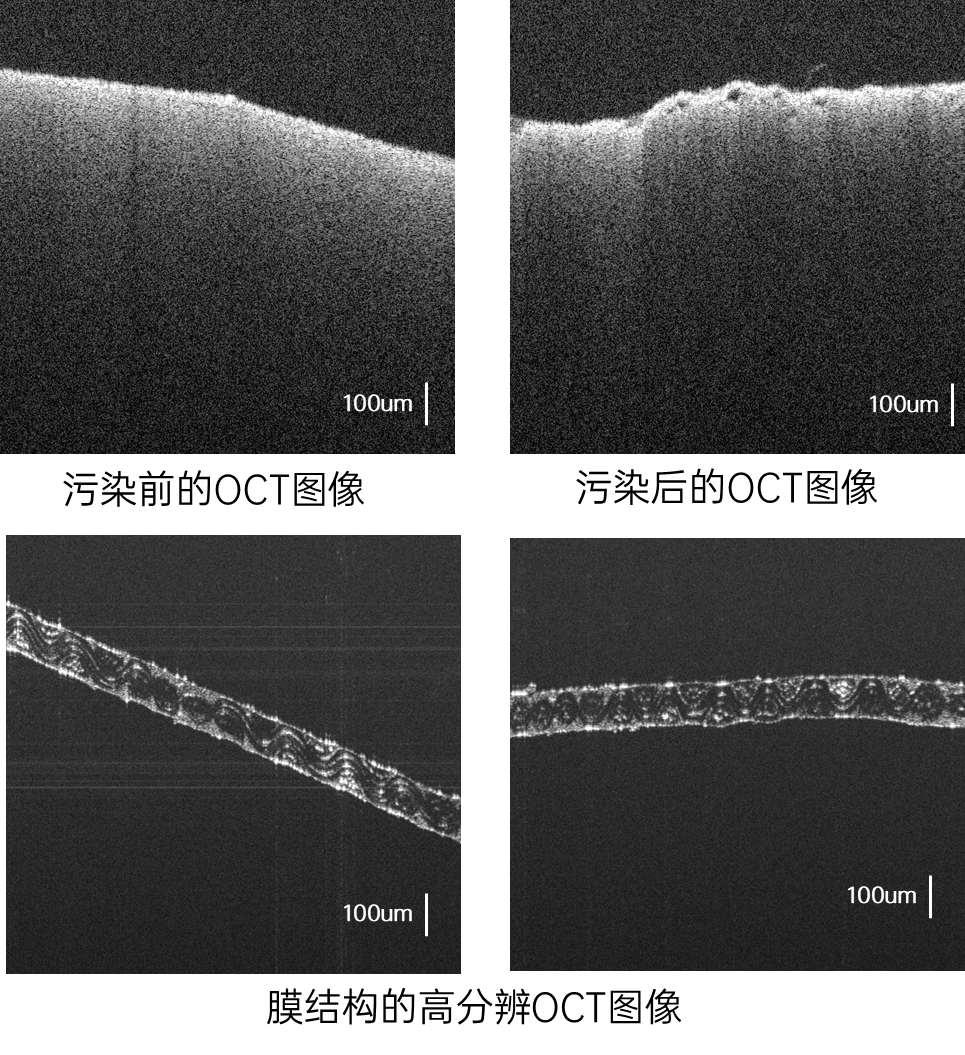

如上圖所示，為友思特OCT系統的實際檢測效果，可以清楚觀察到膜上污染物情況和膜的結構信息。助力客戶進行膜分離的相關研究，用于觀察膜分離過程中膜表面及界面的微觀形貌演變規律，以及真實鹵水體系中膜污染過程的實時監測，同時也便于獲取膜面及膜界面內部深度的膜污染/結垢信息。

四、現有文獻研究支撐

一項發表在 Scientific Reports 的研究表明，借助 OCT技術，我們終于能親眼看見膜污染從誕生到演化的全生命周期。通過OCT 的連續觀測，發現膜污染并非雜亂無章，而是呈現出清晰的階段性特征。

01初期附著階段

在前 12 小時內，通量會出現大幅下降，但 OCT 圖像中僅能觀察到膜表面有少量污染物積聚 。此時的性能衰減并非源于表面沉積，而是由于膜孔內部的堵塞。

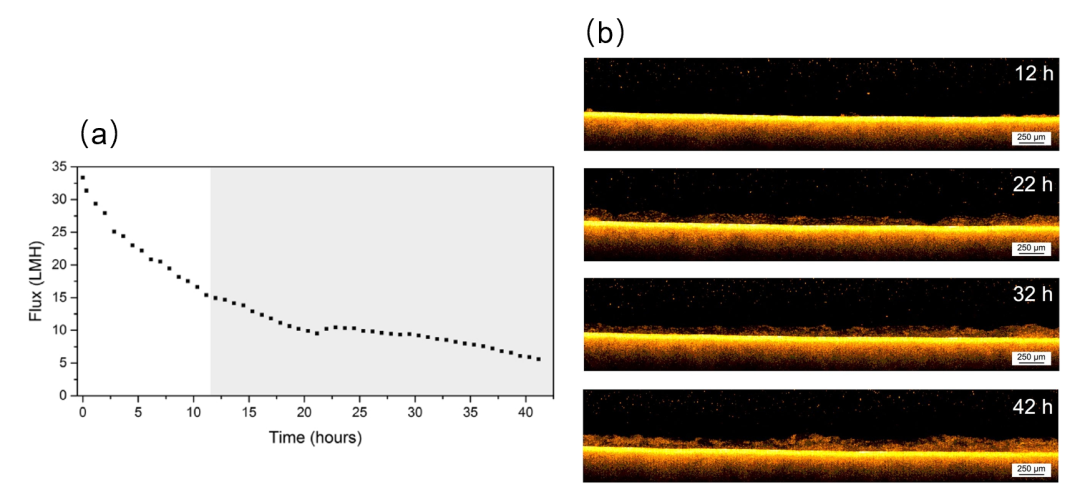

圖. (a)在過濾時間的前42小時內，通量下降趨勢。(b)生物質早期沉積在平板膜上延時發展的OCT截面圖像（12至42小時）

02 雙層結構形成

隨著運行到第 3 天左右，污染物開始在表面大面積擴散，覆蓋率顯著提高 ，此時形成了一種獨特的“雙層結構”。底層是致密且相對穩定的沉積層，上層是疏松、具有流動性的“云狀”結構，會不斷捕獲水中的懸浮顆粒。

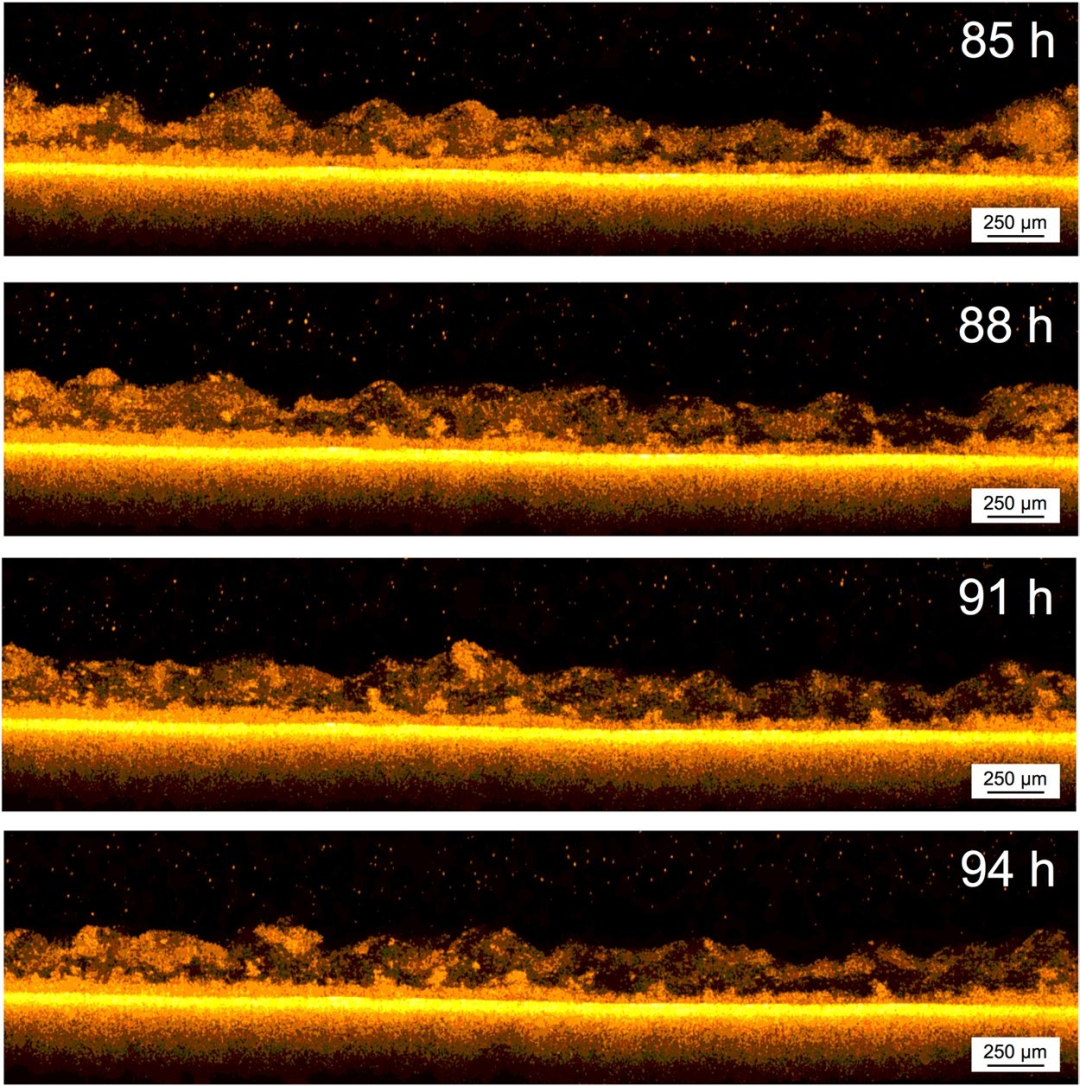

圖. 雙層生物污垢形態的 OCT 截面圖像。在實驗的84至96小時內以5分鐘的頻率進行掃描。下層保持不變，而上層移動

03 多層結構演化

在42 天的長期運行中，污染結構由“鋪展”徹底轉為“增厚”。 通過不斷沉積與壓縮，生物膜演變?yōu)閺?fù)雜的多層結構 。OCT 記錄下的這一過程，隨后通過環境掃描電鏡（ESEM）得到了驗證 。如下圖b所示，通過表面形成的裂縫，在ESEM上可以觀察到污垢層的內部結構，證實了OCT分析中觀察到的多層結構的存在。

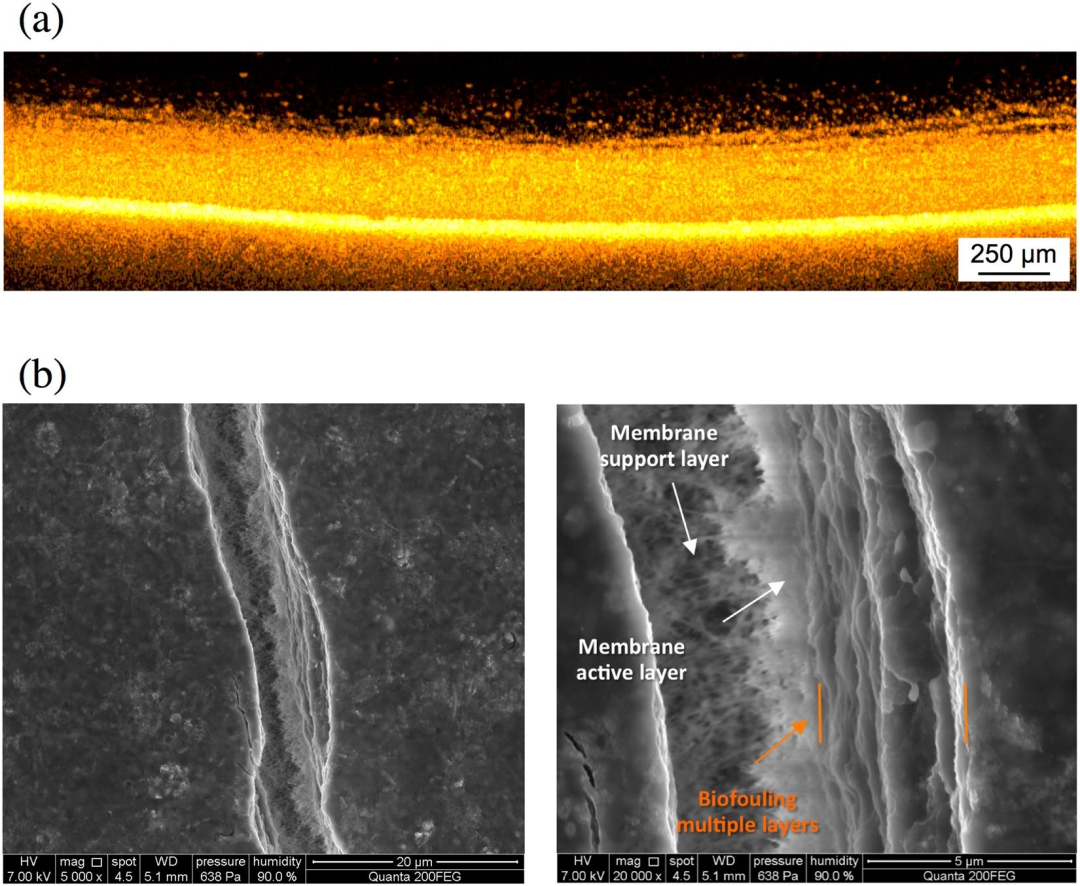

圖. (a) 42天后進行OCT橫截面生物污垢分析，可以觀察到膜上方生物污垢多層的存在。(b) 42 天后污垢層的 ESEM 傾斜表面圖像。表面上的斷裂是通過逐漸降低室內濕度而產生的。

五、技術價值：從結果監測到過程控制

OCT 技術的引入，將原本依賴間接參數判斷的膜污染過程，轉變?yōu)榭梢灾苯佑^測和分析的結構演化過程。

01 早期預判

在污染尚未顯著影響性能前識別早期變化

02 機理辨析

區分不同階段的主導機制（孔堵塞還是表面堆積），從而制定針對性的清洗策略

03 運行優化

為膜系統的工藝改進和抗污染材料的研發提供直觀的數據支撐

（參考文獻：Fortunato L, Jeong S, Leiknes T O. Time-resolved monitoring of biofouling development on a flat sheet membrane using optical coherence tomography[J]. Scientific reports, 2017, 7(1): 15.）
