示波器小知識點

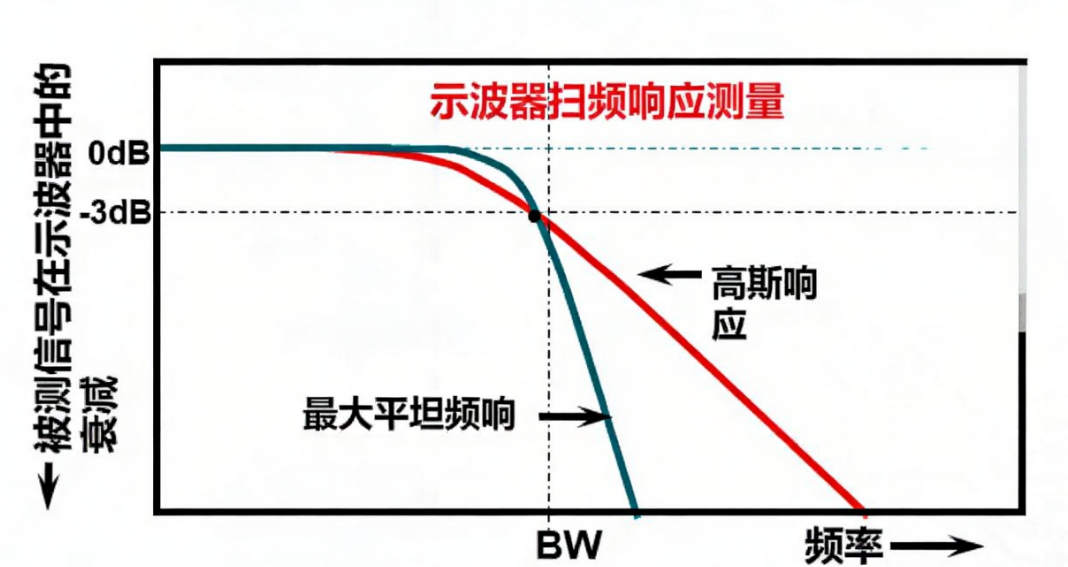

示波器的系統帶寬：
是指一個逐漸升高頻率的正弦輸入信號顯示幅度下降3dB時的頻率點。

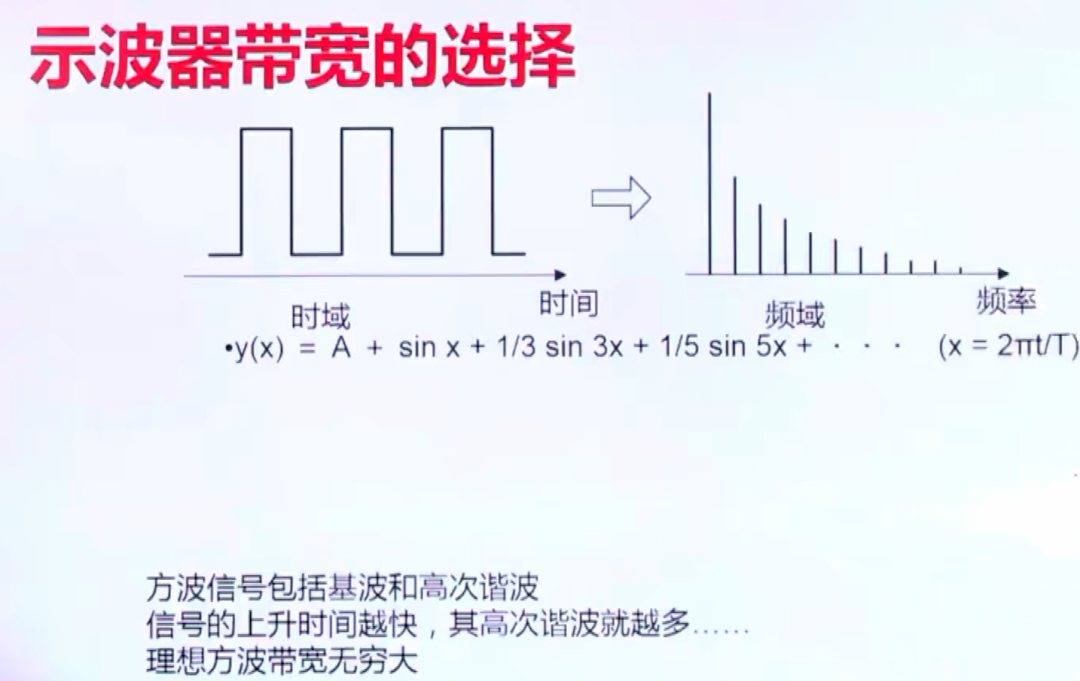

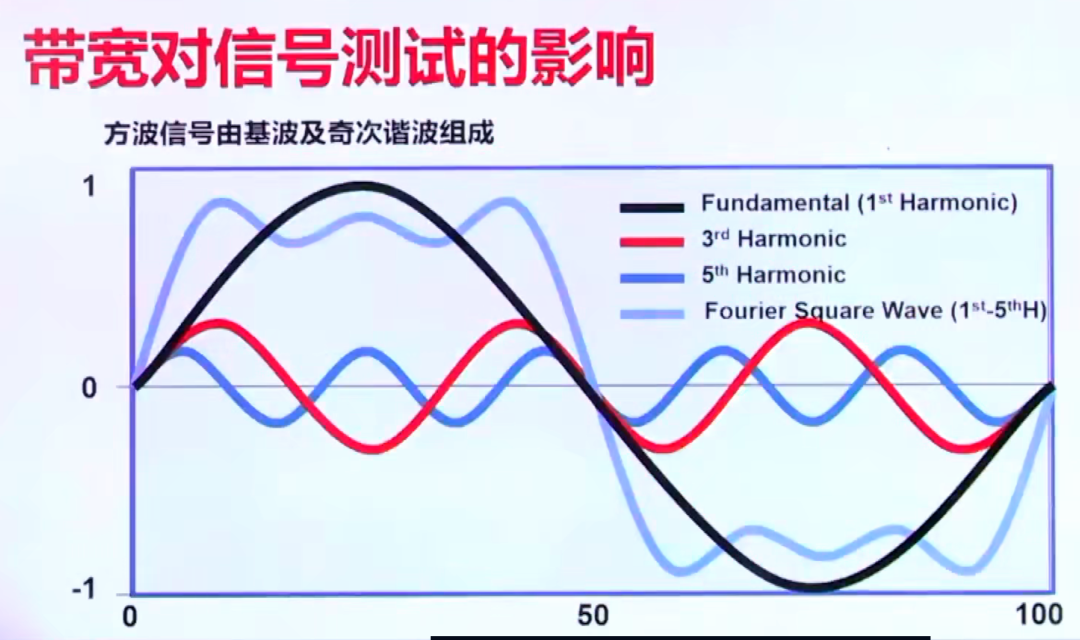

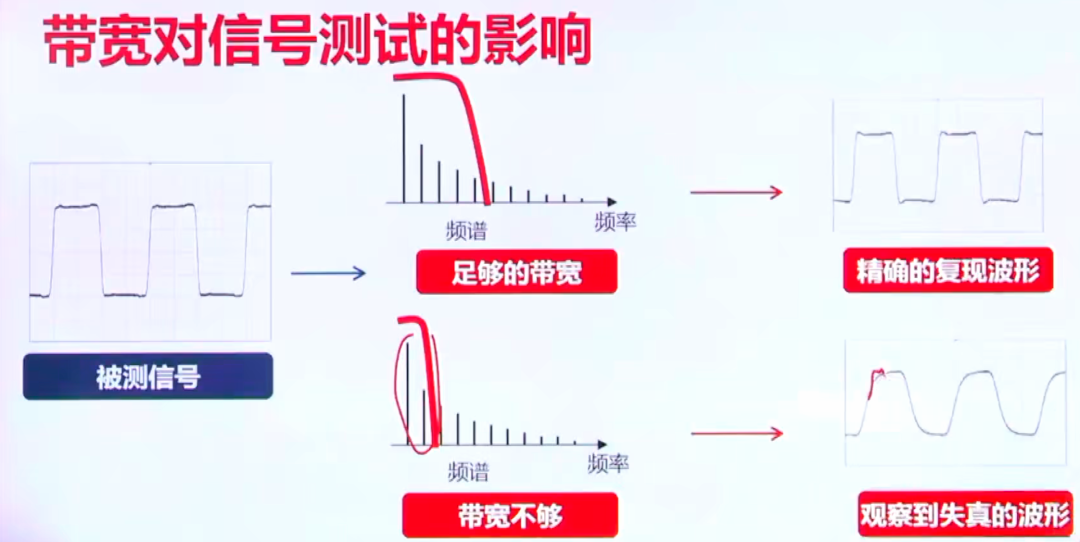

測試信號一般是方波，而方波信號由基波及奇次諧波組成。

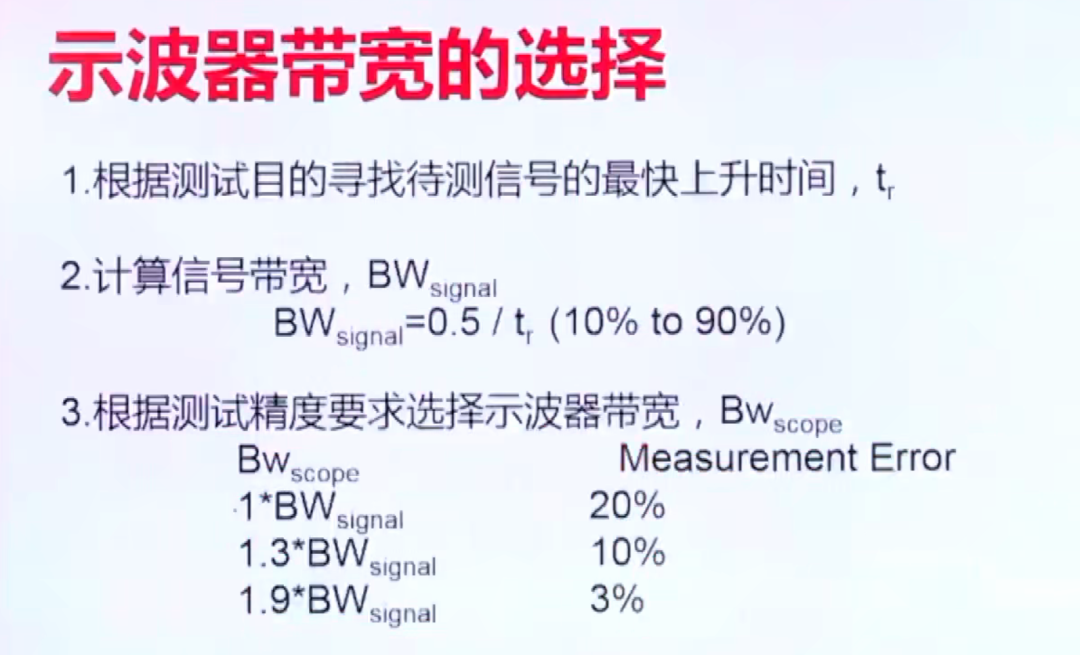

如果用示波器去測一個方波，需要注意示波器應從頻率上能夠測量到它的所有諧波分量。如果示波器的帶寬不夠，若只能測量到3次諧波，那復原方波的時候就會出現失真。

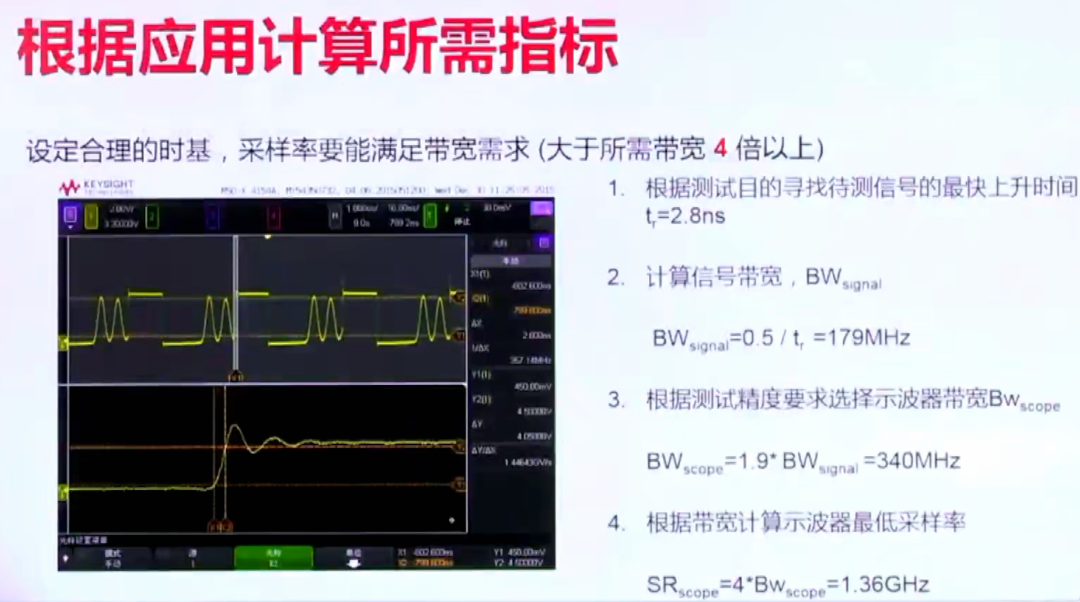

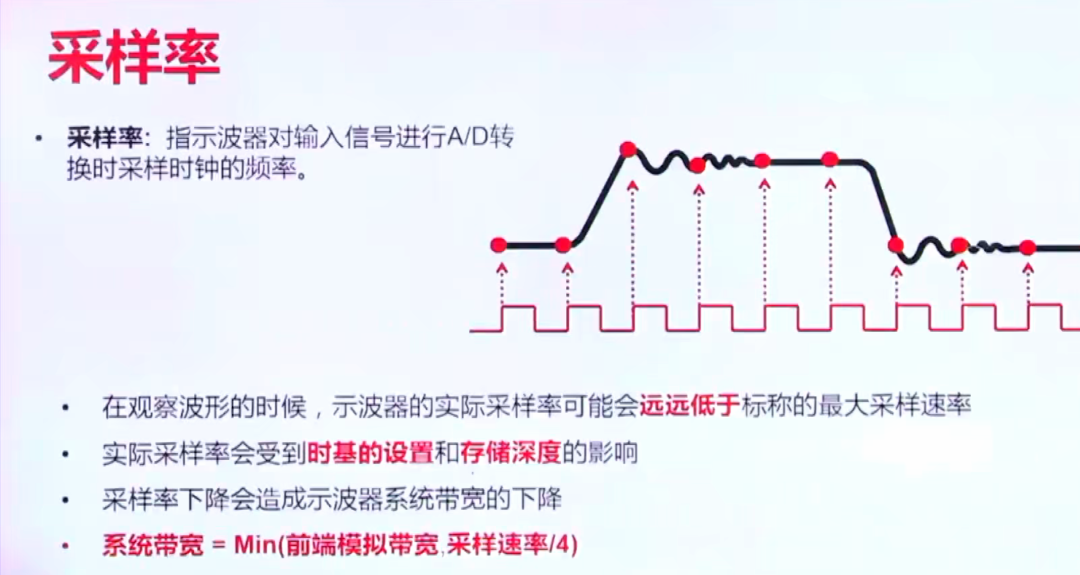

選擇好合適的示波器帶寬之后，還要關注示波器當前的采樣率。

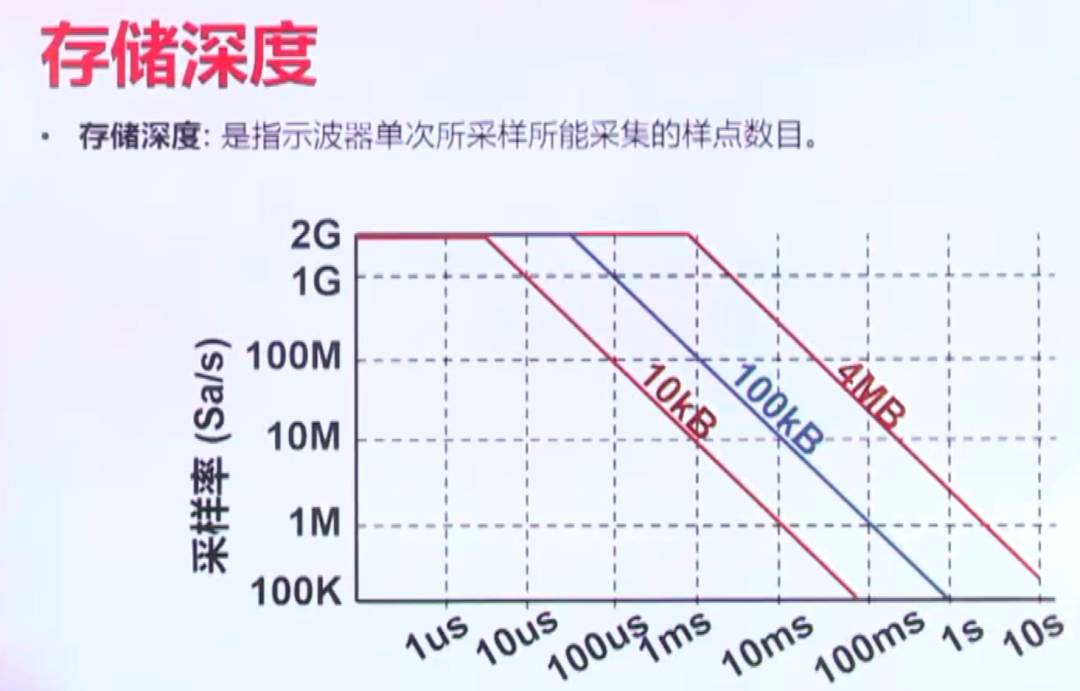

示波器的采樣速率是會隨時基而發生變化的，主要受存儲深度的影響。
