ETHERNET IP轉Modbus網關：變頻器不裝聾，張力穩，合格率97%

事情是這樣的：現場PLC用的是EtherNet/IP協議，但三菱變頻器只認Modbus RTU。兩邊像說不同方言的兩個人，明明都是好東西，湊一塊就“溝通”不上。張力控制全靠操作工肉眼盯、手動調，一卷絲出來，松緊不一，后道工序投訴不斷。

我們?cè)囘^(guò)改參數、加中繼器，都不行。后來設備科的張工拿來一臺疆鴻智能EtherNET/IP轉Modbus RTU協議轉換網關，接上之后，兩邊居然“吵”不起來了——直接變成順暢對話。

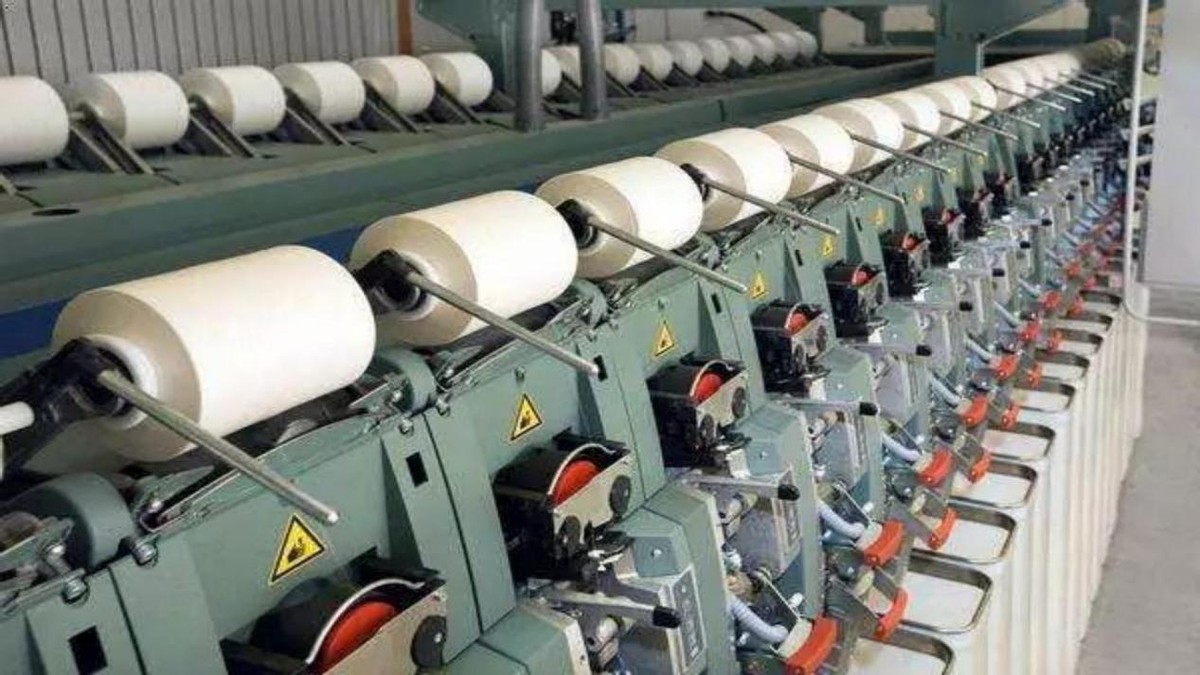

說幾個具體數據。三菱FR-E700系列變頻器，我們用在卷繞機上的參數是：0.2Hz低速下200%啟動轉矩，加減速時間設到0.5秒，速度波動控制在±0.1%以內。之前因?yàn)閰f(xié)議不通，PLC沒法實時改寫變頻器的加減速斜坡和PID增益，紡絲卷繞時張力跳動能到2.5N，斷頭率居高不下。

網關接上后，PLC每20毫秒輪詢一次變頻器參數地址——比如保持張力設定在1.8N，實際反饋穩定在1.79到1.81之間。多段速也跑起來了：?jiǎn)?dòng)段8Hz退繞，爬升段32Hz拉伸，恒速段45Hz卷取，最后減速段12Hz收尾。

最直接的變化是：A級品率從91%提到了97%以上。廢絲卷從每班七八個降到一兩個。

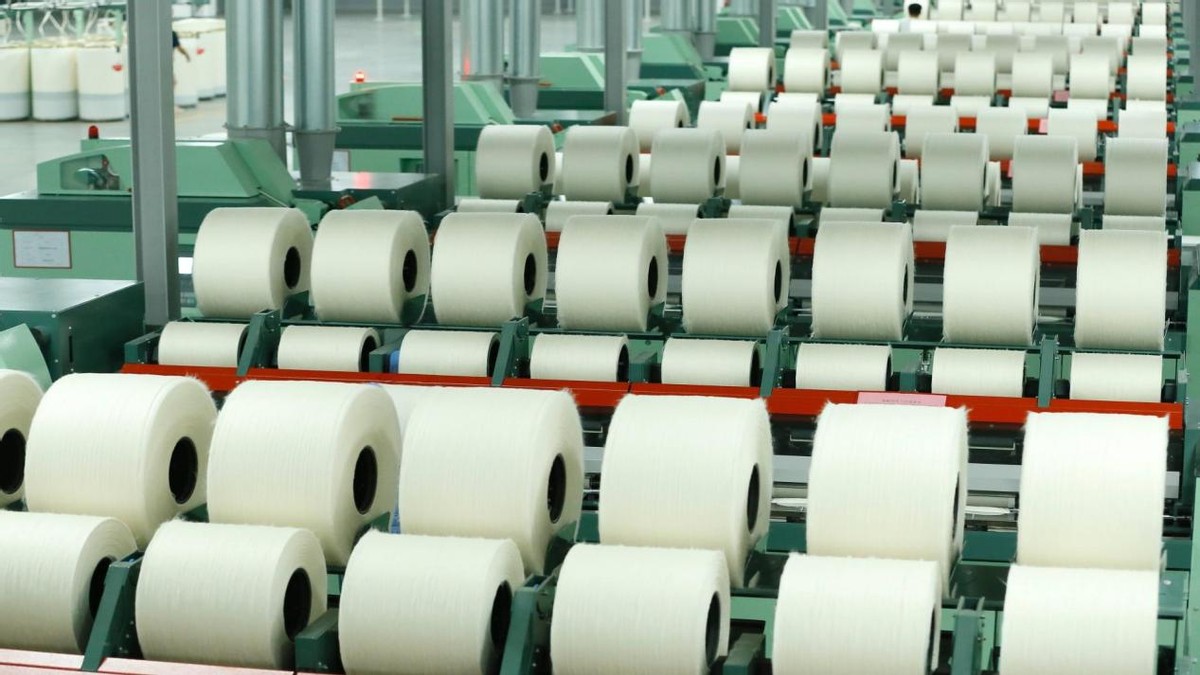

這個項目案例發生在浙江紹興一家化纖廠。他們?nèi)龡l線，我們?cè)诘诙l線上做了改造。原來卷繞機換品種要停機改參數，半小時起步。現在配方存在PLC里，通過網關一鍵下發，三分鐘搞定。

總結一句：協議不統一是產線智能化的老攔路虎。疆鴻這個網關沒動設備、沒換變頻器，就把“聾子對話”變成了“實時協作”。對于紡織化纖這種靠張力吃飯的行業，通訊通了，合格率自然就上去了。
