隨著工商業光伏、儲能等新能源系統的普及，越來越多用戶在原有電網基礎上新增發電設備，但發電量波動與用電負荷變化常導致逆向發電問題 —— 多余電力倒送公共電網，既不符合電網規范，也可能影響供電安全。解決這一問題，核心是通過科學的防逆流設計，實現發電與用電的動態平衡。 程瑜 187 0211 2087

防逆流的核心要求：電網標準與安全底線

電網對防逆流有明確硬性規定：不可逆并網的光伏系統，檢測到逆向電流超過額定輸出 5% 時，需在 2 秒內降低出力或停止送電；用戶側儲能系統若不允許倒送電，公共連接點必須具備逆向功率保護功能。這意味著防逆流方案既要滿足合規要求，也要實現快速響應，避免持續逆電對電網造成影響。

解決方案核心邏輯：柔性調節 + 剛性保護

防逆流的關鍵是 “提前預判 + 精準處置”，通過 “柔性軟件調節” 與 “剛性保護跳閘” 的組合方案，兼顧發電利用率與電網安全性：

? 柔性軟件調節：實時監測并網點功率，當電網下網功率過低（可能引發逆電）時，自動向發電單元發送降功率指令，從源頭避免逆電產生。

? 剛性保護跳閘：若逆電已發生，且達到設定閾值，立即觸發跳閘指令，切斷并網單元，阻止電力持續倒送，確保符合電網要求。

三類場景化方案：適配不同并網需求

根據并網點距離、電壓等級等差異，防逆流方案可分為三種核心類型，覆蓋大多數工商業場景：

1. 單機版防逆流保護：近距離低壓場景適配

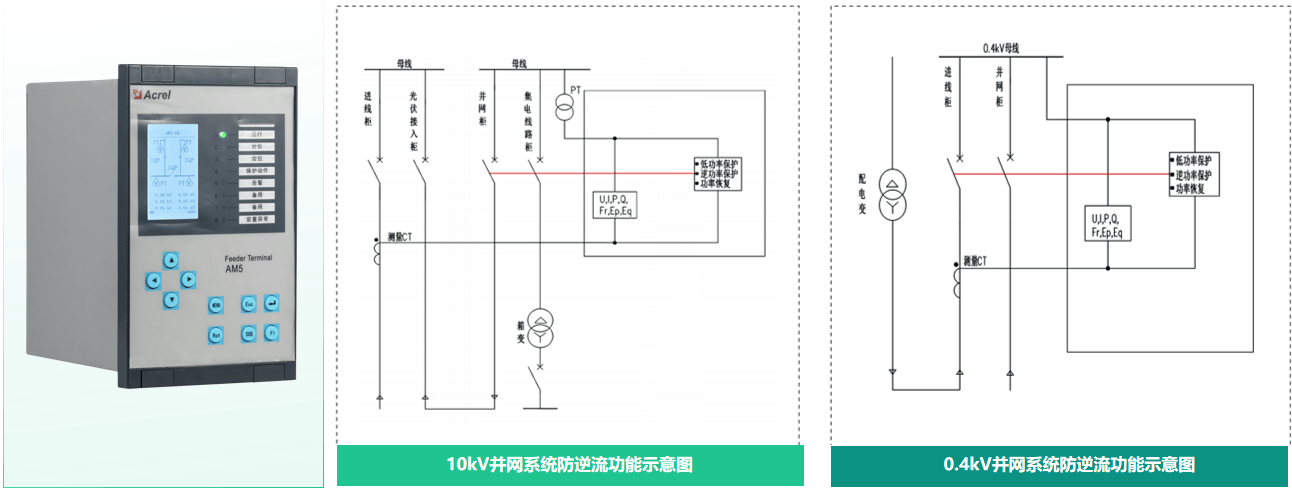

適用于逆流監測點與跳閘點距離 100 米以內的低壓（400V）或中壓（10kV、35kV）場景。在每個監測點配置 AM5SE-IS 防逆流保護裝置，直接采集母線電流、電壓計算實時功率，逆電時快速切除并網點，無需復雜組網，安裝維護簡便。

2. 主從機光纖直跳方案：中遠距離場景適配

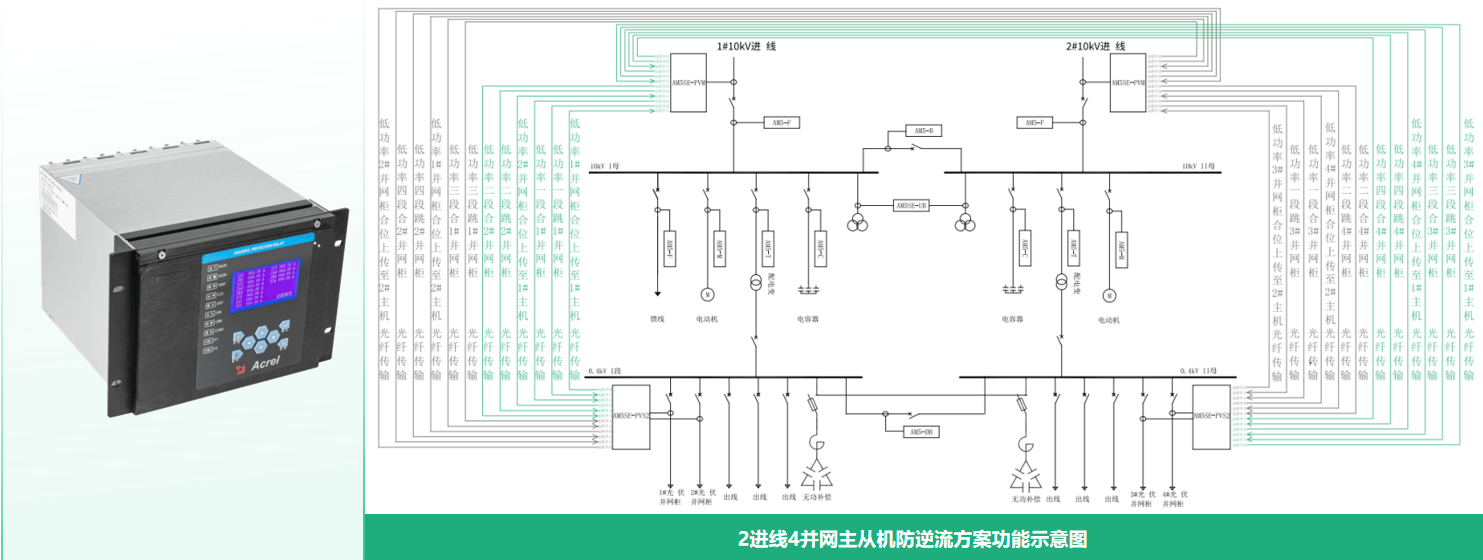

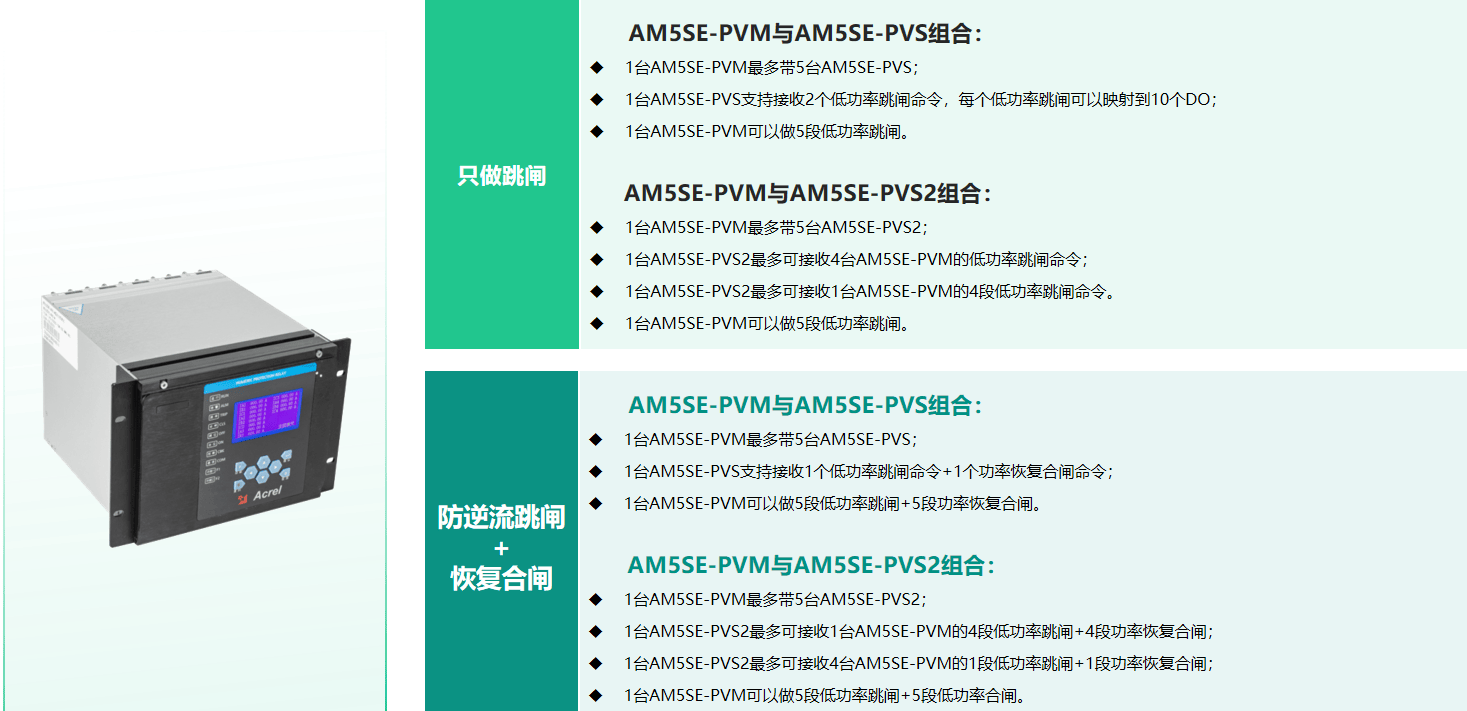

當監測點與并網柜距離在 100 米至 20 公里之間時，采用 “主機 + 從機” 架構。主機部署在監測點采集功率數據，從機安裝在各并網單元，通過單?；蚨嗄９饫w傳輸指令，支持多段低功率跳閘與合閘恢復，最多可實現 5 段分級控制，適配多并網點協同保護。

3. GOOSE 通信方案：長距離組網場景適配

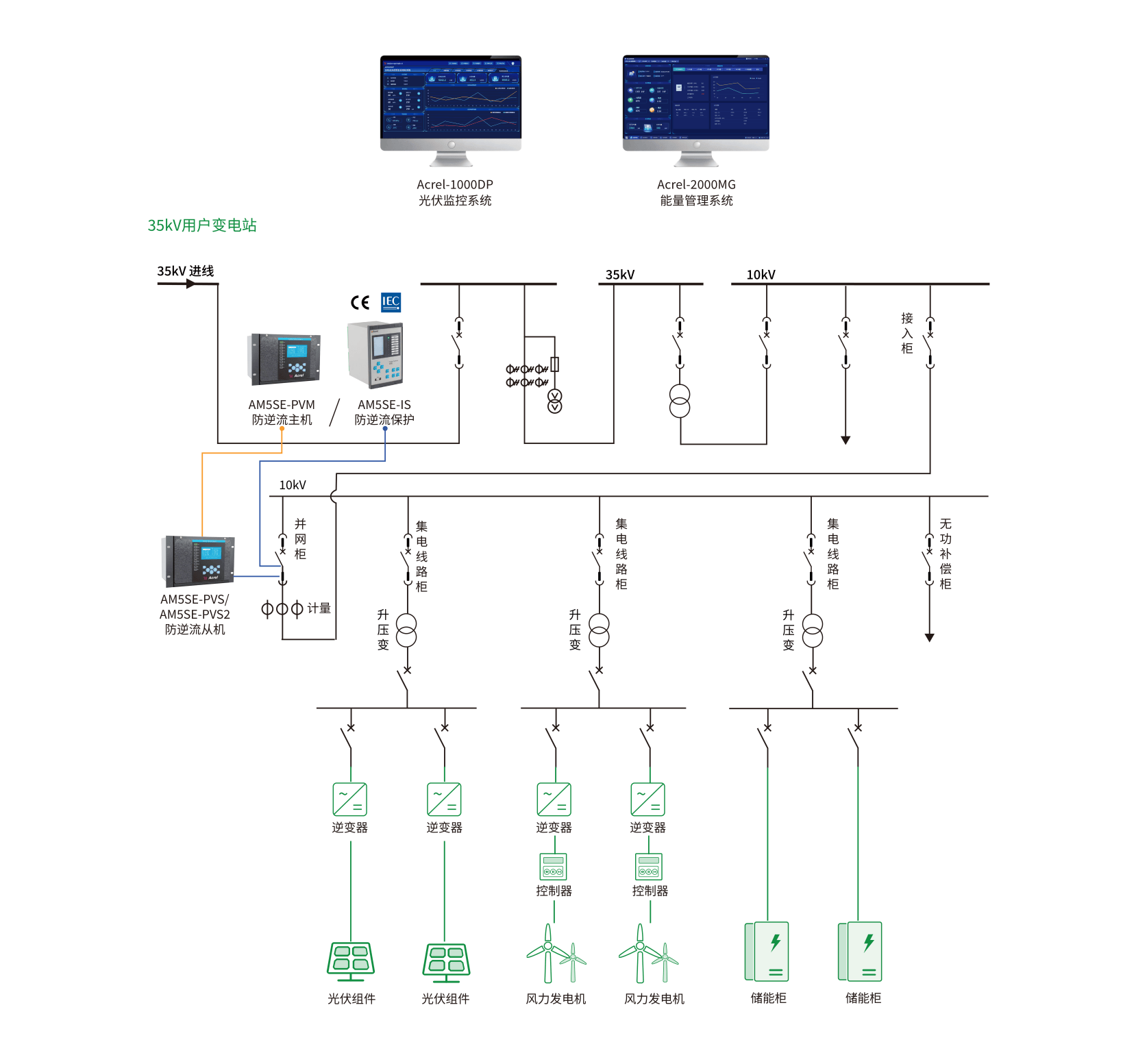

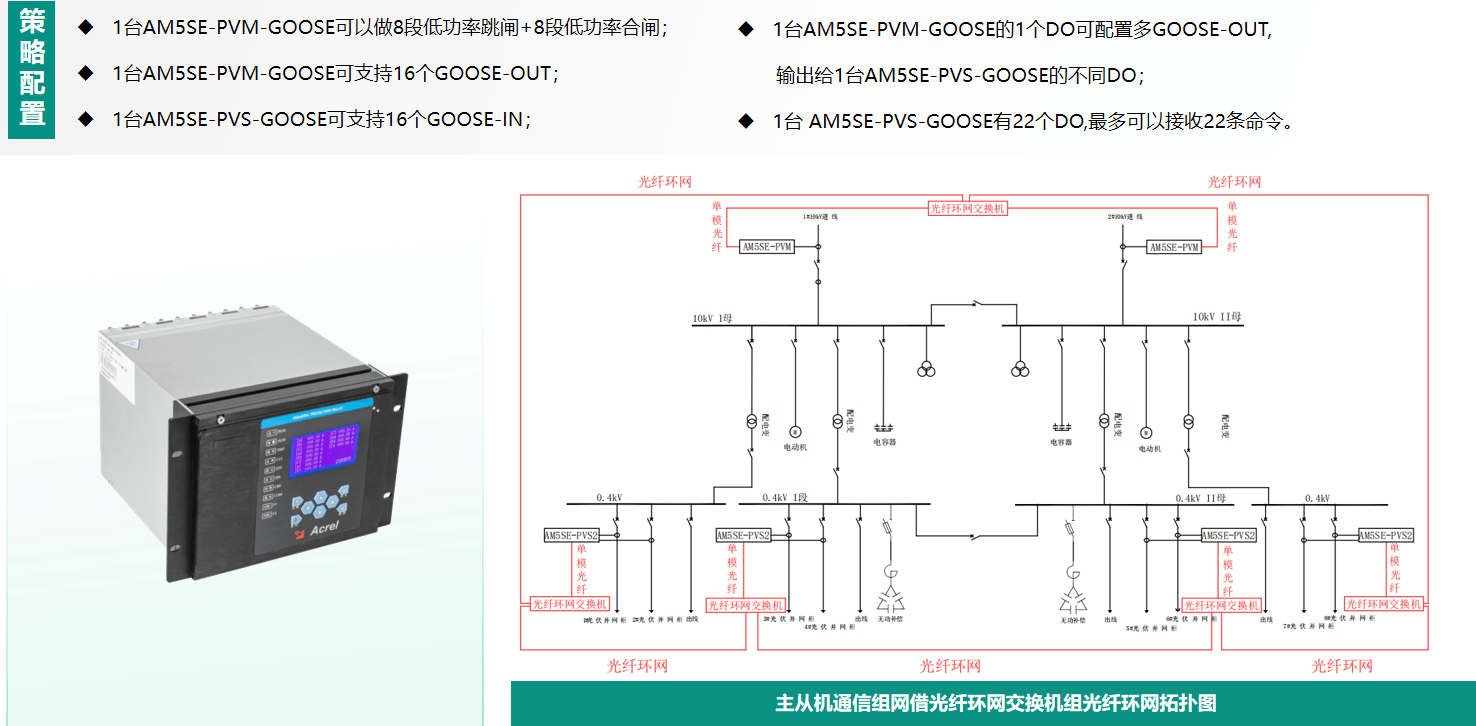

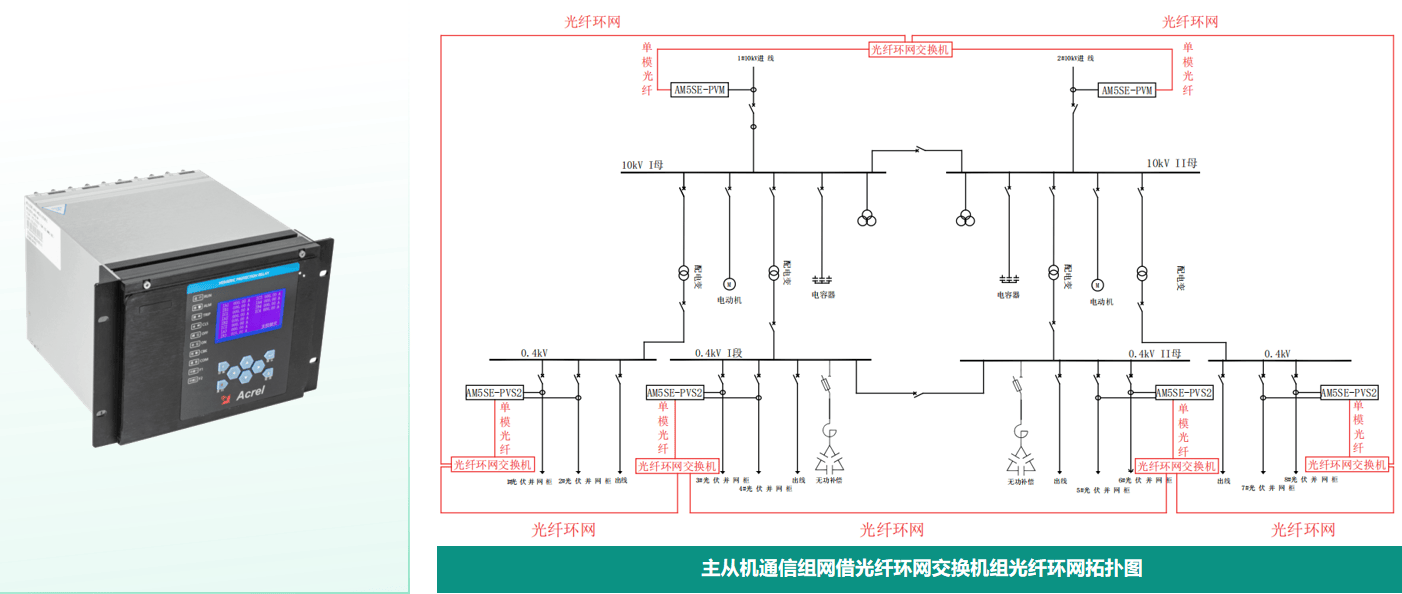

針對并網點距離超過 5 公里的遠距離場景，通過 GOOSE 通信實現主從機組網。主機可支持 8 段跳閘與合閘控制，從機最多接收 22 條命令，借助光纖環網交換機構建通信網絡，確保遠距離指令傳輸?shù)姆€(wěn)定性與實時性，適配大型分布式光伏電站的多區域并網需求。

實戰案例：方案落地效果參考

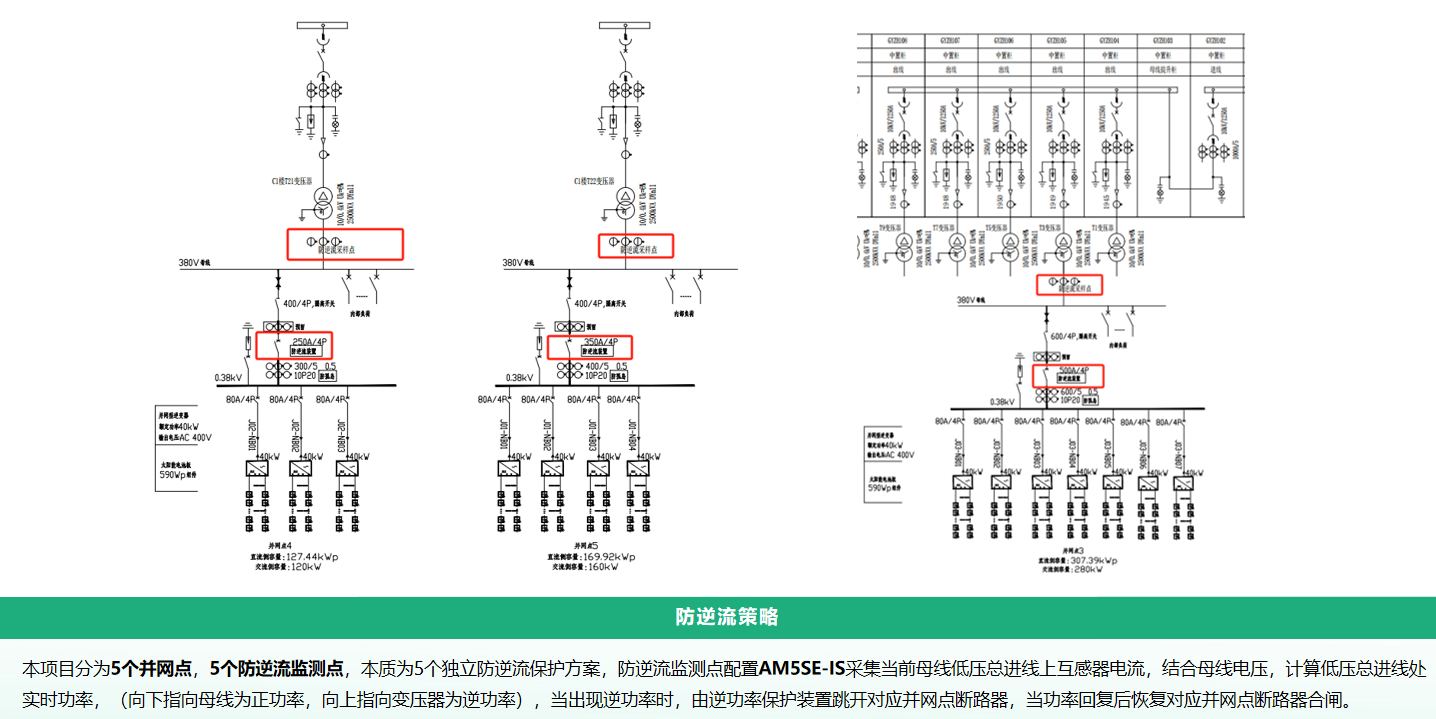

? 太原移動 911.55kWp 光伏項目：5 個低壓并網點，監測點與并網柜距離均在 100 米內，采用單機版 AM5SE-IS 裝置 + 軟件調節，實現每個并網點獨立防逆流，確保光伏電力僅自用不倒送。

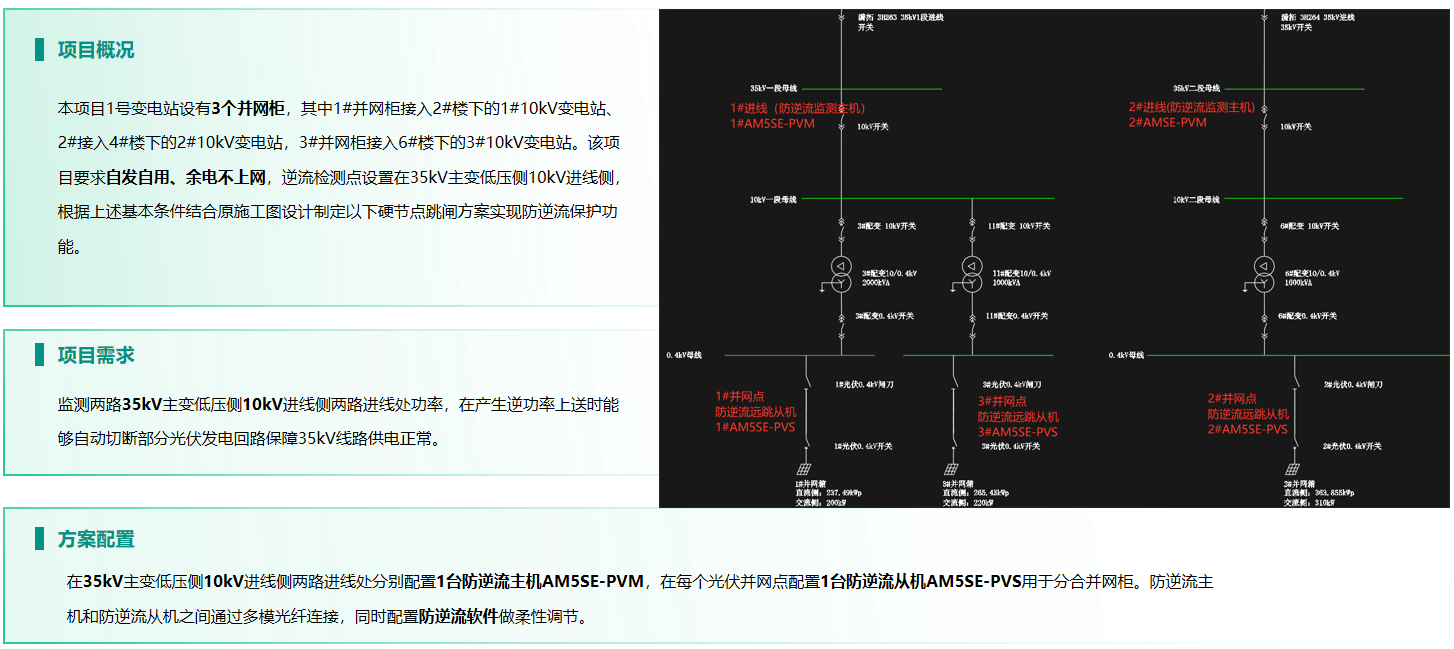

? 臨港 730kW 光伏項目：3 個 10kV 并網點，監測點與并網柜距離超 1 公里，采用主從機光纖直跳方案，通過分級跳閘策略，既避免逆電，又最大化保留可用發電容量。

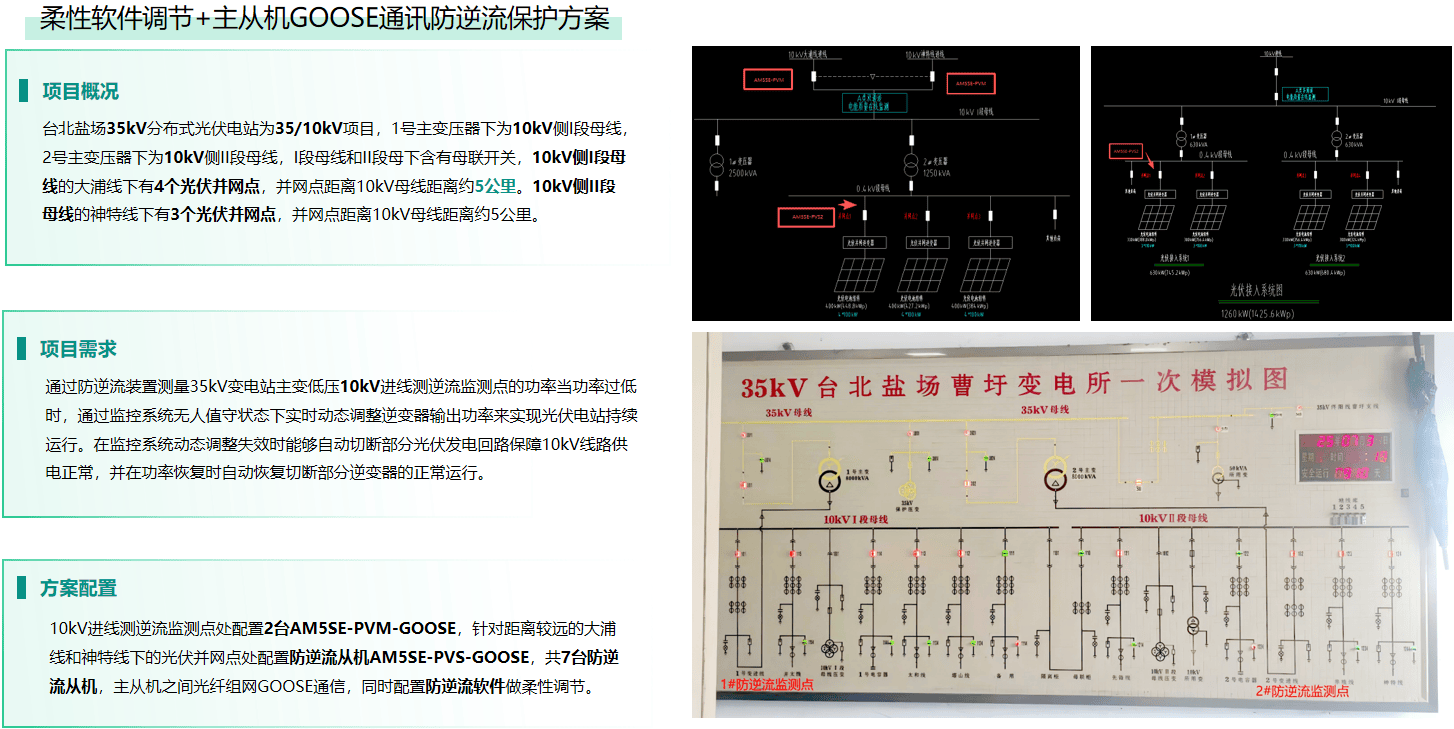

? 臺北鹽場 35kV 光伏項目：7 個并網點距離監測點約 5 公里，采用 GOOSE 通信組網，主從機通過光纖環網傳輸指令，實現無人值守下的動態功率調整與跳閘保護，保障電站持續合規運行。

總結：防逆流的關鍵是 “精準匹配場景”

工商業光伏儲能并網防逆流，核心是根據電壓等級、并網點距離、發電規模等實際情況，選擇適配的方案類型。通過軟件與硬件的協同，既滿足電網合規要求，又能減少不必要的發電中斷，實現 “自發自用、余電不浪費、電網不承壓” 的平衡目標。
