當EtherNet/IP遇見Modbus RTU：一瓶濃稠醬料背后的“破壁者”

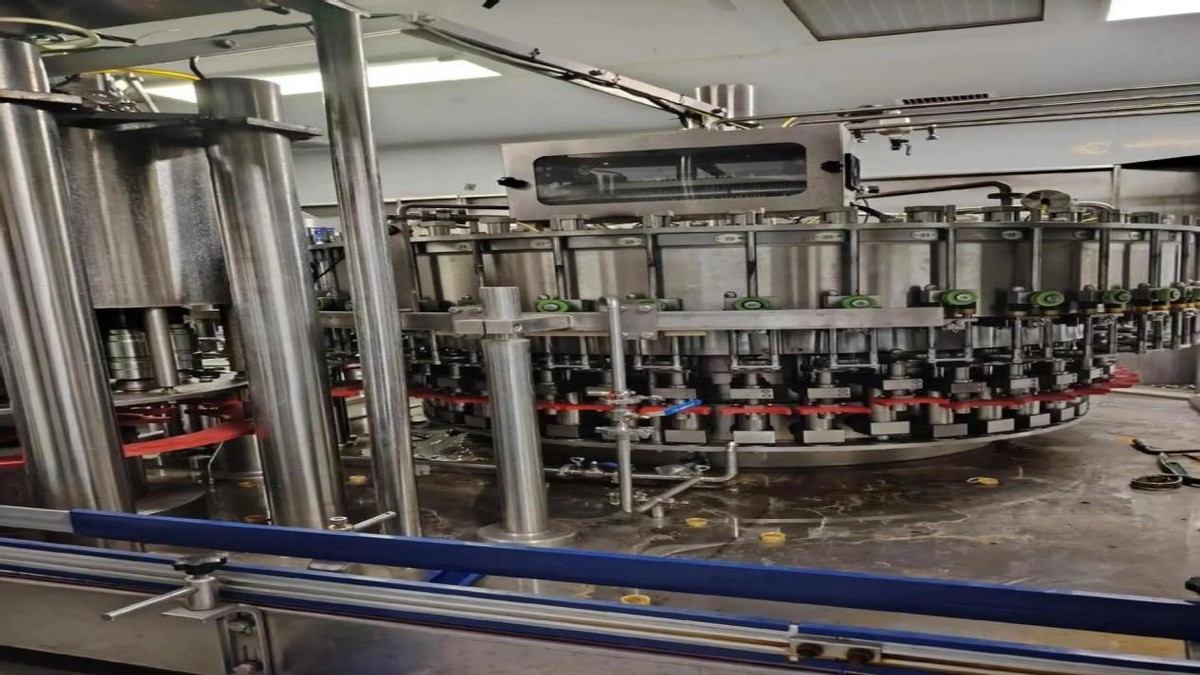

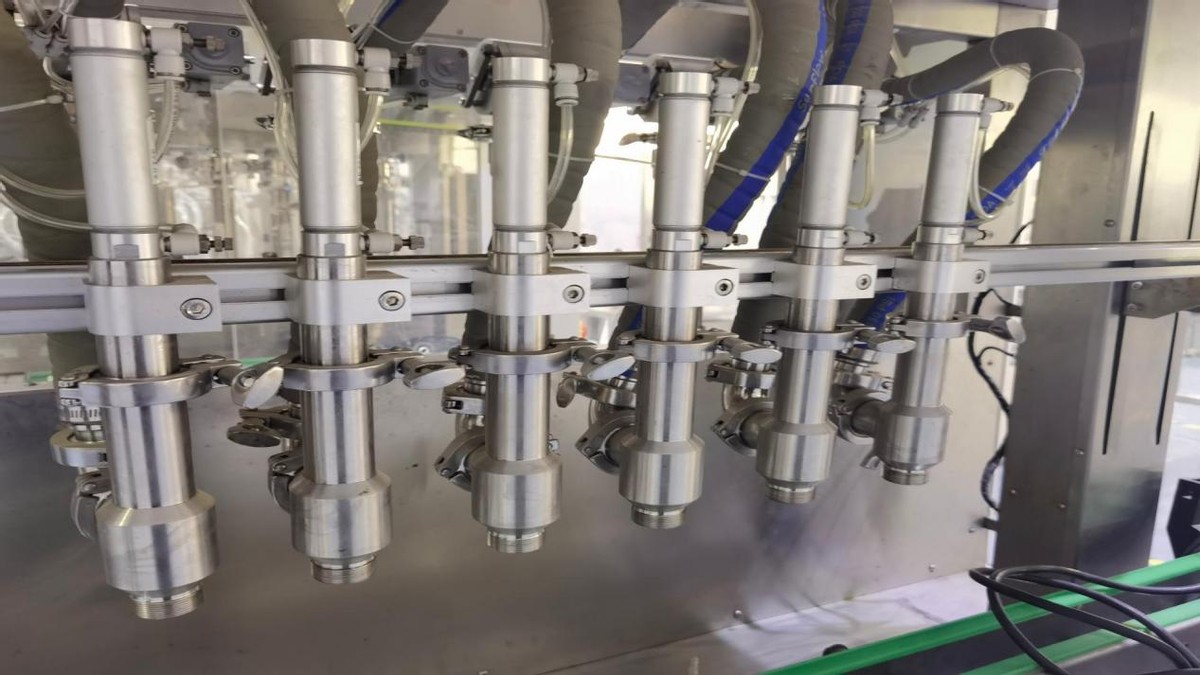

在沙拉醬灌裝車間，高粘度的醬料總是“不聽話”——灌裝頭抬起時拉絲、殘留滴落，導致封口不嚴、包裝污染。我們曾采用下潛式灌裝頭，直接伸入瓶底再邊退邊灌，配合伺服控制計量系統實現理論零誤差。但新問題來了：主控是羅克韋爾PLC（EtherNet/IP協議），而驅動下潛動作的臺達ASDA-A2伺服驅動器只認Modbus RTU。兩種協議無法直接通話，設備一開機就“失聯”。

伺服核心參數與僵局

臺達ASDA-A2系列關鍵參數：

- 控制模式：位置/速度/扭矩三合一

- 編碼器分辨率：20-bit（1280000 ppr）

- Modbus RTU通訊格式：9600 bps，8數據位，1停止位，偶校驗

- 位置指令響應頻率：500 kpps

羅克韋爾PLC通過EtherNet/IP發來的灌裝深度、退槍速度等指令，伺服完全“聽不懂”。如果替換設備成本太高，改造周期也不允許。

救場：疆鴻智能協議網關

我們在PLC與伺服之間串入疆鴻智能EtherNet/IP轉Modbus RTU網關（型號JH-EIP-RTU）。網關一側作為EtherNet/IP從站，羅克韋爾PLC直接讀取其數據區；另一側作為Modbus RTU主站，輪詢臺達伺服地址映射區（如參數P5-04用于設定通訊站號）。

配置步驟：

1. 網關導入羅克韋爾PLC的EDS文件，建立標簽鏈接

2. 將臺達伺服的Modbus寄存器（如控制字地址0x2000，轉速設定地址0x2001）映射到網關內部緩存

3. 設置網關輪詢周期50ms，匹配醬料灌裝動作節拍

上線效果：穩、準、凈

- 通訊零中斷：網關協議轉換延遲<10ms，PLC與伺服握手順暢，下潛灌裝頭動作與計量伺服同步誤差≤2ms

- 灌裝精度：實測500g規格沙拉醬，灌裝偏差±0.5g（原系統±2g）

- 防濺漏突破：下潛深度按瓶型動態調節，配合伺服退槍速度曲線，瓶口無掛壁，年節約醬料損耗約1.2噸

項目案例：華東某調味品廠

3條產線原有西門子S7-1200（PN協議）與臺達伺服混用，后因羅克韋爾升級替換，協議沖突停機2天。采用疆鴻網關后，每條線改造僅用4小時，無需重寫PLC程序。產線綜合效率從82%提升至95%，且網關具備故障診斷指示燈，運維人員可直接判斷是總線故障還是串口故障。

總結

異種協議集成無需“推倒重來”。疆鴻智能網關像一位精準翻譯官，讓羅克韋爾PLC與臺達伺服跨協議協作，既保住了原伺服控制的計量零誤差，又實現下潛灌裝的防濺漏設計。對于存量設備利舊和快速復產，這種“協議搭橋”方案值得優先考慮。
