CJT長江連接器A7501系列電源連接器提供眾多顏色選擇,連接可靠且易于組裝。多色線對板電源連接器可幫助印刷電路板(PCB)制造商提高組裝效率。連接器獨特的顏色編碼提供了清晰的視覺識別,有助于PCB布局設計。該連接器非常適合暖通空調應用、家用電器和各種工業控制板。

A7501HD /WVD 產品參數

電流額定值:10A AC/DC(MAX)

電壓額定值:600V AC/DC

溫度范圍:-40°C~+105°C

接觸電阻:10mΩ Max.

絕緣電阻:1000MΩ Min.

耐壓:1500V AC/minute

引腳材料:銅合金

產品優勢特性

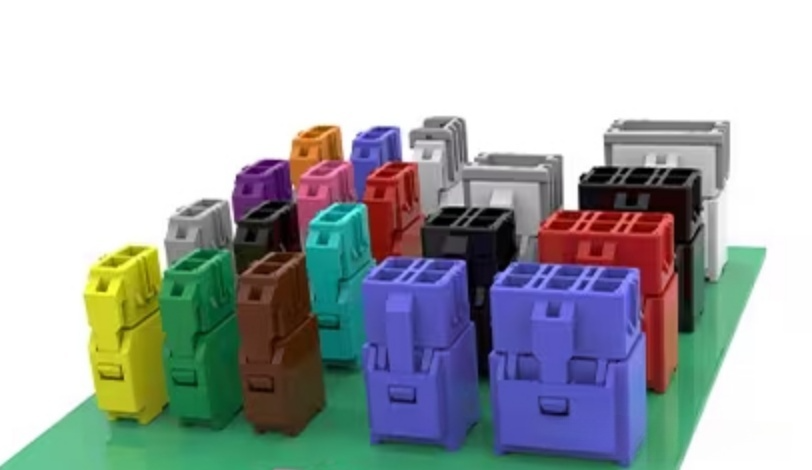

眾多顏色可選，便捷識別：2P型號提供12種顏色，4P型號提供3種顏色，6P型號提供4種顏色。不用顏色是不同的防呆，方便選型同一個Pin ，選多種顏色，多種防呆?？煽焖僮R(shí)別配接組合，大幅提升組裝效率與后期維修便捷性。

鍵鎖設計，防錯護位：鍵鎖結構可有效防止錯位插裝，引導操作人員將端子以正確方向插入外殼，避免因誤操作導致的產品損壞。

緊湊設計，節省空間：與同等間距的連接器相比，采用緊湊型結構設計，有效節省PCB布局空間，適配高密度電路板設計需求。

雙重防護，穩固可靠：內置鎖扣可防止連接器意外解鎖，保障連接穩定性；扭結式排針設計增強與PCB的固位效果，便于焊接工藝，提升焊接可靠性。

TPA功能保障：配備TPA（端子定位保證）功能，確保端子安裝位置精準，避免因端子錯位影響產品性能；

產品適配各種場景需求：產品符合UL94V-0等級標準，充分滿足各類場景的安全合規要求，同時可根據需求，定制生產符合IEC60335-1、5th、GWT標準的產品，全面適配不同地區、不同場景的合規產品。

靈活包裝：針座可根據客戶生產場景，選擇托盤或管狀包裝，適配不同自動化組裝線及倉儲需求。

A7501HD /WVD 連接器產品憑借其可靠的性能和靈活的適配性，廣泛應用于以下領域：暖通空調領域（含各類空調設備）、家用電器領域（含熱水器、各類主要家用電器）、工業控制領域（含控制單元、工業機械等）等。
