01簡介

AiP6208C是無錫中微愛芯推出的單通道、低導通電阻H橋直流雙向馬達驅動電路，可實現電機待機、正轉、反轉、剎車四種控制功能，集成欠壓與過溫雙重保護，具備寬電壓、低功耗、小體積、外圍極簡等特點，廣泛用于IR?CUT、智能鎖、消費電子等小型有刷直流電機驅動場景，是高性價比的微型運動控制解決方案。

02關鍵參數

03產品優勢

寬電壓適配：兼容 3.7V/5V/12V 等主流供電，直接對接 3.3V/5V MCU，無需電平轉換；

驅動能力強：1A峰值電流、低導通內阻，發熱小、效率高；

超低功耗：uA級待機電流，大幅提升電池供電設備續航；

可靠性高：過溫/欠壓自動保護，輸入內置下拉電阻，抗干擾更強、運行更穩；

控制簡單：兩路 IO 即可實現正轉/反轉/剎車/待機，支持PWM調速，程序簡化易編寫，開發難度低；

小型封裝：SOP8小型封裝，外圍電路極簡，PCB布局緊湊，量產成本低。

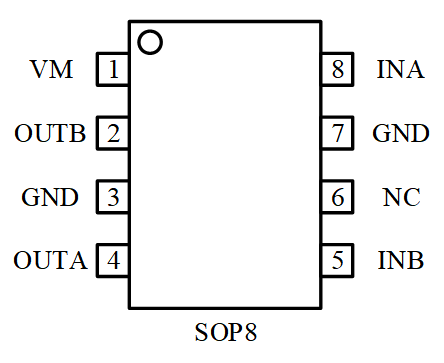

04引腳排列圖

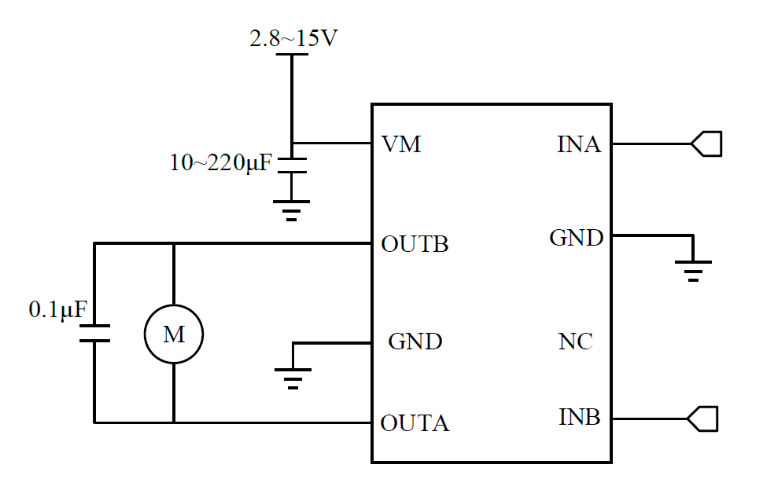

05推薦外圍

06應用領域

安防攝像：IR?CUT 雙濾光片切換驅動

智能家居：智能鎖、智能窗簾、小型執行器

消費電子：電動玩具、美容個護、小型電動工具

IoT 終端：智能水表 / 氣表閥門、傳感器執行機構

創客與教學：小型機器人、DIY 電機驅動模塊

07結語

AiP6208C以其穩定可靠、低功耗、小體積、易開發的核心優勢，成為微型直流電機驅動的優選芯片，助力消費電子、安防、智能家居等產品快速落地與升級，為設備運動控制提供高效、安全、高性價比的有力支撐。

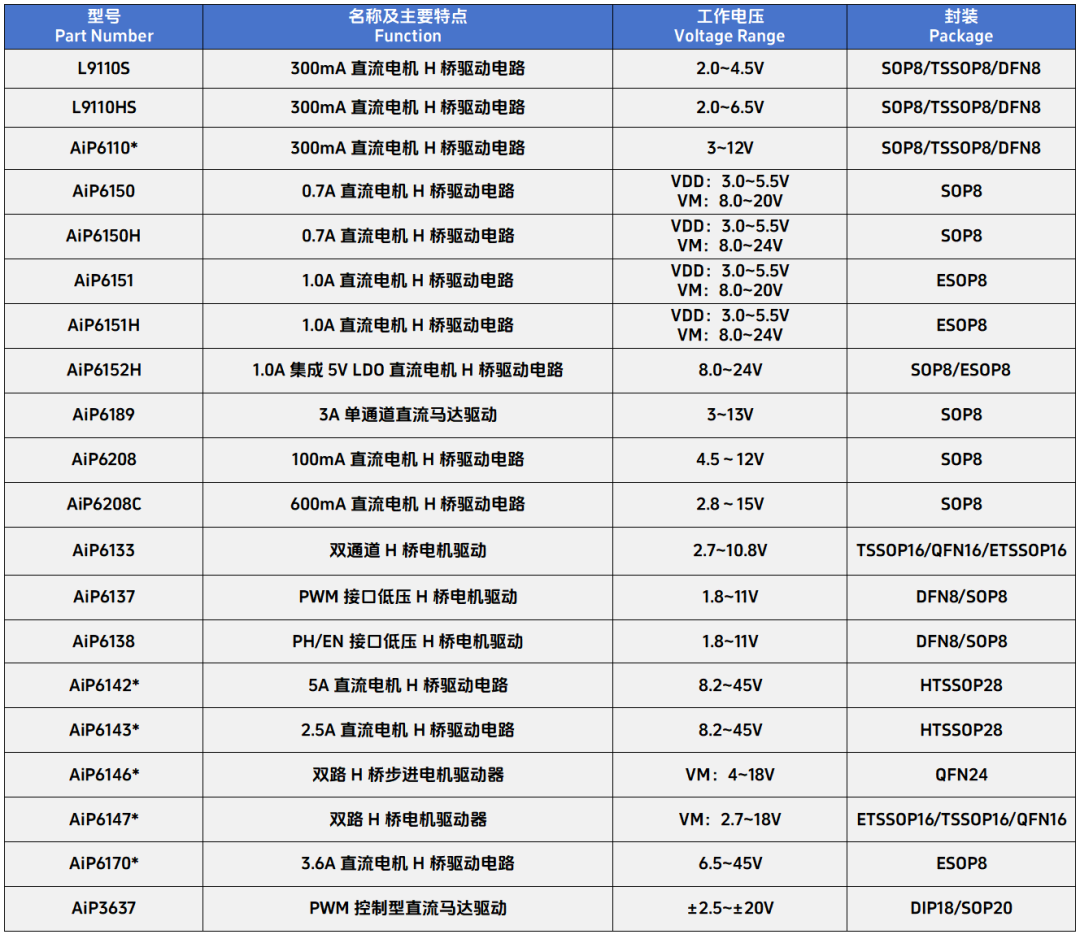

中微愛芯H橋馬達驅動系列產品如下：

注：產品名稱帶*表示為研發中
