在瑞芯微（RK）ARM64平臺嵌入式Linux開發、內核調試與硬件外設測試中，Linux內核源碼自帶的tools目錄是官方標配的工具集合，涵蓋性能分析、設備調試、系統管理、硬件測試等全場景能力。

本文完整拆解Linux Kernel 6.1 tools目錄所有模塊功能，并給出RK平臺ARM64架構交叉編譯的標準指令，一站式解決內核工具使用與編譯問題，適合內核開發者、嵌入式工程師直接參考使用。

一、tools目錄核心定位

tools是Linux內核源碼的核心工具目錄，集成了內核開發、系統調試、性能分析、設備測試、虛擬化管理等各類專用工具，是內核開發者、系統管理員、性能優化工程師的必備工具庫，可直接用于開發調試與生產環境運維。

二、tools目錄結構與模塊總覽

Linux Kernel 6.1的tools目錄共包含35個功能模塊，各模塊分工明確，核心功能如下：

模塊	主要功能
accounting	系統記賬和資源使用跟蹤工具
arch	架構相關工具和庫
bootconfig	啟動配置工具
bpf	BPF相關工具和實用程序
build	構建系統工具
cgroup	控制組管理工具
counter	計數器工具
debugging	調試工具
edid	顯示器EDID數據文件
firewire	IEEE-1394流量嗅探工具
firmware	固件管理工具
gpio	GPIO管理和測試工具
hv	Hyper-V客戶端工具
iio	工業I/O工具
include	共享頭文件
io_uring	io_uring相關工具
kvm	KVM虛擬化工具
laptop	筆記本電腦相關工具
leds	LED管理工具
lib	共享庫
memory-model	內存模型定義
objtool	ELF對象分析工具
pci	PCI設備測試工具
pcmcia	PCMCIA工具
perf	性能分析工具
power	電源管理工具
rcu	RCU相關工具
scripts	構建和輔助腳本
spi	SPI設備測試工具
testing	測試工具集
thermal	熱管理工具
time	時間相關工具
tracing	系統跟蹤工具
usb	USB設備測試工具
virtio	virtio相關工具

三、tools目錄全模塊詳細分析

1. accounting

系統資源使用跟蹤工具，用于監控和分析進程的資源消耗情況。

?getdelays.c：測量進程等待各種資源的時間

?procacct.c：處理進程會計信息

2. arch

特定架構的工具和庫，當前主要包含x86架構相關工具。

?x86/lib：x86架構庫文件，包含指令分析工具

3. bootconfig

內核啟動參數管理工具，用于配置內核啟動項。

?main.c：?jiǎn)?dòng)配置工具主實現

4. bpf

BPF（Berkeley Packet Filter）核心工具集，內核核心功能模塊。

?bpftool：BPF程序管理與調試工具

?runqslower：運行隊列延遲檢測工具

?bpf_asm.c：BPF匯編器

?bpf_dbg.c：BPF調試工具

5. build

構建系統配套工具與測試組件。

?feature：特性檢測工具

?tests：構建系統測試用例

6. cgroup

控制組資源管理與監控工具，用于cgroup資源管控。

7. counter

系統計數器管理、監控工具。

8. debugging

內核問題診斷、調試工具集，用于定位解決內核故障。

9. edid

顯示器EDID配置文件，定義不同分辨率顯示器參數。

?包含800x600.S、1024x768.S、1920x1080.S等分辨率文件

10. firewire

IEEE-1394（FireWire）流量嗅探工具，nosy嗅探器用戶端組件。

?decode-fcp.c：FireWire控制協議解碼

?nosy-dump.c：FireWire流量捕獲與分析

11. firmware

設備固件處理工具，用于固件格式轉換與管理。

?ihex2fw.c：Intel HEX格式轉固件格式

12. gpio

GPIO通用輸入輸出管理、測試工具，嵌入式開發高頻使用。

?lsgpio.c：列出系統GPIO設備

?gpio-event-mon.c：監控GPIO事件

?gpio-hammer.c：GPIO壓力測試

?gpio-watch.c：監控GPIO狀態變化

13. hv

Hyper-V虛擬機Linux客戶端工具。

?hv_fcopy_daemon.c：文件復制守護進程

?hv_kvp_daemon.c：鍵值對守護進程

?hv_vss_daemon.c：卷影復制服務守護進程

?lsvmbus：列出VMBus設備

14. iio

工業I/O設備管理工具。

?lsiio.c：列出系統IIO設備

15. include

tools目錄共享頭文件集合。

?asm：匯編相關頭文件

?linux：Linux內核相關頭文件

?nolibc：無庫依賴頭文件

?tools：工具專屬頭文件

?uapi：用戶空間API頭文件

16. io_uring

Linux 5.1引入的高性能I/O接口配套工具。

?liburing.h：io_uring庫頭文件

?queue.c：隊列管理

?setup.c：初始化配置

?syscall.c：系統調用封裝

17. kvm

KVM虛擬化監控工具。

?kvm_stat：類top工具，展示KVM運行統計

18. laptop

筆記本電腦專屬工具。

?dslm：數字傳感器鏈路管理器

?freefall：加速度計磁盤保護程序

19. leds

LED設備管理工具。

?uledmon.c：LED狀態監控

20. lib

tools目錄通用共享庫，提供基礎能力支撐。

?api：通用API庫

?bpf：BPF專用庫

?perf：性能分析庫

?subcmd：子命令處理庫

?symbol：符號處理庫

?thermal：熱管理庫

?traceevent：跟蹤事件庫

?通用函數：bitmap.c、list_sort.c、rbtree.c等

21. memory-model

內存一致性測試模型定義。

?lock.cat：內存模型定義文件

22. objtool

ELF對象文件分析、修改工具。

?check.c：ELF文件檢查

?elf.c：ELF文件處理

?objtool.c：工具主實現

?orc_dump.c：ORC unwind信息轉儲

?orc_gen.c：ORC unwind信息生成

23. pci

PCI設備測試工具。

?pcitest.c：PCI設備測試程序

24. pcmcia

PCMCIA設備配套工具。

?crc32hash.c：CRC32哈希計算

25. perf

Linux核心性能分析工具，tools目錄最復雜模塊。

核心功能：性能事件采集、系統調用跟蹤、硬件計數器監控、函數調用圖分析、內存訪問分析、調度器行為分析

核心工具：

?perf record：記錄性能事件

?perf report：性能數據解析

?perf top：實時熱點函數

?perf stat：性能計數器統計

?perf trace：系統調用跟蹤

?perf script：性能數據腳本處理

26. power

電源管理工具集。

?acpi：ACPI工具

?cpupower：CPU電源管理

?pm-graph：電源管理圖形分析

?x86：x86專屬工具（turbostat、x86_energy_perf_policy）

27. rcu

RCU（Read-Copy Update）行為分析工具。

?[extract-stall.sh](extract-stall.sh)：提取RCU Stall信息

?[rcu-cbs.py](rcu-cbs.py)：RCU回調分析

28. scripts

內核構建、輔助執行腳本集合。

29. spi

SPI設備測試工具。

?spidev_test.c：SPI設備測試

?spidev_fdx.c：SPI全雙工測試

30. testing

內核測試工具與框架。

?cxl：CXL測試

?ktest：內核測試框架

?kunit：內核單元測試

?memblock：內存塊測試

?nvdimm：非易失性內存測試

?vsock：vsock測試

31. thermal

熱管理監控與調優工具。

?lib：熱管理庫

?tmon：熱監控調優

?thermometer：溫度捕獲

?thermal-engine：熱監控引擎

32. time

時間相關測試工具。

?[udelay_test.sh](udelay_test.sh)：微延遲測試

33. tracing

系統實時跟蹤工具。

?rtla：實時延遲分析

34. usb

USB設備測試與共享工具。

?usbip：網絡USB設備共享

?testusb.c：USB設備測試

?ffs-test.c：功能文件系統測試

35. virtio

虛擬化設備接口標準virtio配套工具。

四、tools目錄原生構建與安裝

tools目錄通過Makefile統一管理構建流程，原生本地編譯命令如下：

?make tools/：構建指定工具

?make tools/_install：構建并安裝指定工具

?make tools/all：構建所有工具

?make tools/install：構建并安裝所有工具

?make tools/_clean：清理指定工具編譯產物

?make tools/clean：清理所有工具編譯產物

五、RK平臺ARM64交叉編譯實戰

瑞芯微RK3568/RK3588等ARM64平臺，不可使用原生頂層編譯命令，需采用以下標準指令交叉編譯，以GPIO工具為例：

1.編譯前提

?執行目錄：Linux Kernel 6.1源碼根目錄

?安裝ARM64交叉編譯工具鏈

Bash sudo apt install gcc-aarch64-linux-gnu

2. RK平臺標準編譯指令

# 清理舊編譯產物make -C tools/gpio clean CROSS_COMPILE=aarch64-linux-gnu-# 編譯生成ARM64架構GPIO工具make -C tools/gpio CROSS_COMPILE=aarch64-linux-gnu-# 自定義目錄輸出產物make -C tools/gpio install CROSS_COMPILE=aarch64-linux-gnu- DESTDIR=./rk_gpio_output

3.通用編譯模板

tools目錄所有模塊均可套用以下指令：

make-C tools/[模塊名] CROSS_COMPILE=aarch64-linux-gnu-

4.編譯產物

編譯完成后，在tools/gpio/目錄生成可直接在RK開發板運行的工具：

?lsgpio

?gpio-event-mon

?gpio-hammer

?gpio-watch

六、總結

Linux Kernel 6.1的tools目錄是內核官方提供的全能工具集，覆蓋嵌入式開發、內核調試、性能分析、硬件測試全場景，在RK ARM64平臺開發中，必須使用-C進入子目錄+指定交叉編譯器的方式編譯，才能生成適配開發板的可執行文件。

熟練掌握tools目錄的功能與編譯方法，可大幅提升RK平臺內核開發、硬件調試、系統運維的效率。

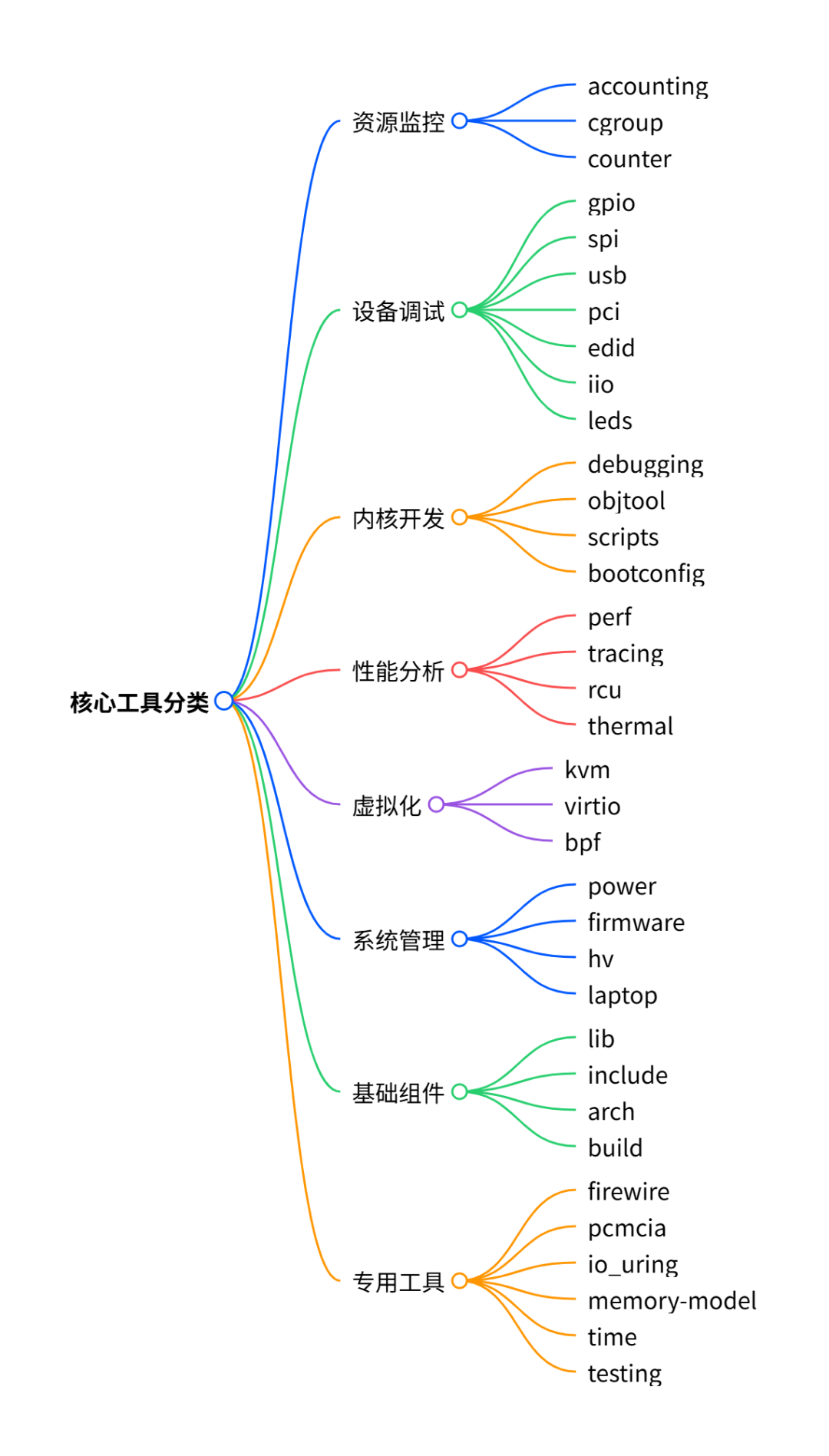

附：Linux Kernel 6.1 tools目錄 功能腦圖

本文適用于瑞芯微RK3568/RK3588等ARM64平臺內核開發與調試，核心編譯指令可直接復制使用。
