本合集的是我當初調試 RK3588 平臺時的原始筆記——只保留了那些踩過坑的問題接口，沒出過問題的內容全刪掉了。文章框架如下：

其中，“調試過程”章節可能有點意思（記錄了我踩過的坑），其他章節無關緊要。

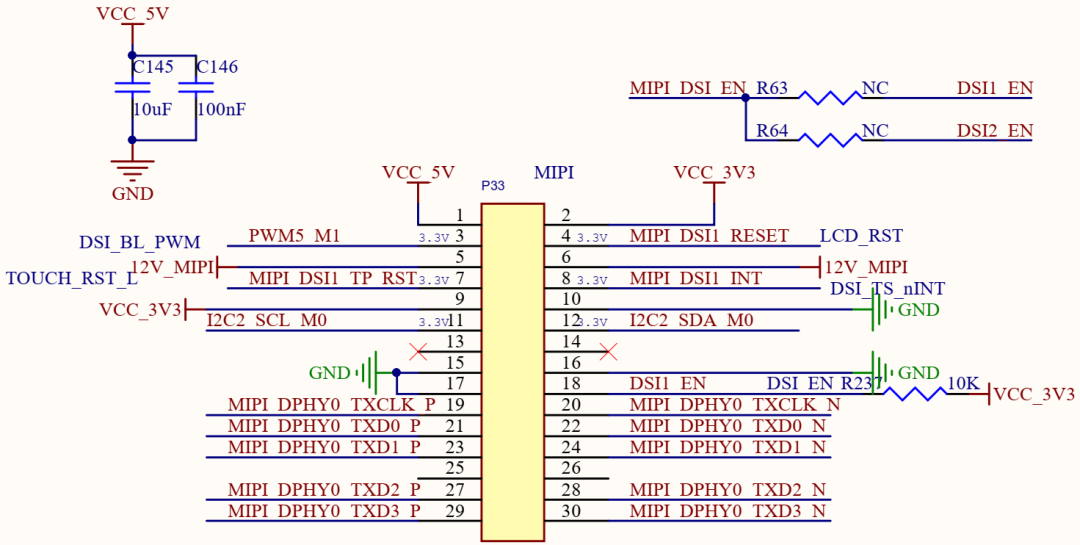

硬件設計

軟件配置

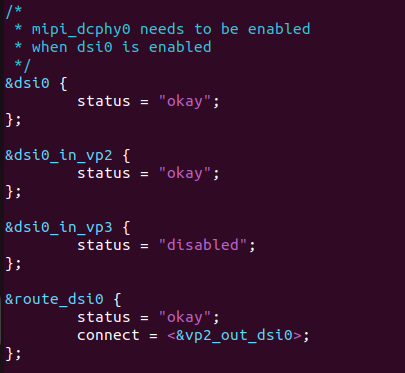

顯示配置

&dsi0 {    status ="okay";    //rockchip,lane-rate= <1000>;    dsi0_panel: panel@0{        status ="okay";//       pinctrl-names="default";//       pinctrl-0= <&mipi0_enable_gpio>;        compatible ="simple-panel-dsi";        reg = <0>;        backlight = <&backlight_dsi0>;       reset-delay-ms= <10>;       enable-delay-ms= <10>;        prepare-delay-ms= <10>;        unprepare-delay-ms= <10>;       disable-delay-ms= <60>;        dsi,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST |            MIPI_DSI_MODE_LPM | MIPI_DSI_MODE_NO_EOT_PACKET)>;        dsi,format = ;        dsi,lanes = <4>;        //enable-gpios= <&gpio3 RK_PB2 GPIO_ACTIVE_HIGH>;       reset-gpios= <&gpio3 RK_PB7 GPIO_ACTIVE_LOW>;        panel-init-sequence= [           350002808B           3500028178           3500028284           3500028388           35000284A8           35000285E3           3500028688           05780111           051E0129          ];        panel-exit-sequence= [           05000128           05000110        ];        panel0_disp_timings0: display-timings{            native-mode= <&panel0_7_1024x600>;            panel0_7_1024x600: timings {                hback-porch  = <48>;                hfront-porch  = <40>;                hactive     = <1024>;               hsync-len   = <48>;                vback-porch  = <48>;                vfront-porch  = <40>;                vactive     = <600>;                vsync-len   = <4>;                clock-frequency= <45000000>;                vsync-active  = <0>;               hsync-active  = <0>;                de-active   = <0>;                pixelclk-active= <0>;            };        };        ports {           #address-cells = <1>;           #size-cells = <0>;            port@0{                reg = <0>;                panel_in_dsi0: endpoint {                    remote-endpoint= <&dsi0_out_panel>;                };            };        };    };    ports {       #address-cells = <1>;       #size-cells = <0>;        port@1{            reg = <1>;            dsi0_out_panel: endpoint {                remote-endpoint= <&panel_in_dsi0>;            };        };    };};

觸摸配置

問題 1：驅動 probe 失敗

【問題描述】：觸摸驅動加載報錯，probe 探測失敗。

【問題分析】：從log 可以看出，設備樹缺少max-x/max-y參數導致驅動 probe 失敗。

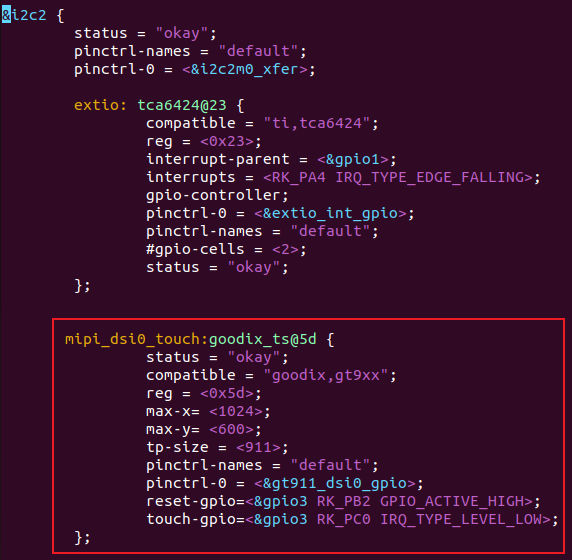

【問題解決】：在設備樹文件中增加max-x、max-y 與tp-size 節點后，驅動 probe 成功，問題解決！

問題 2：觸摸坐標 X/Y 軸反了

【問題描述】：觸摸屏幕發現，X/Y 坐標正好相反。

【問題分析】：沒啥好分析，啃驅動！

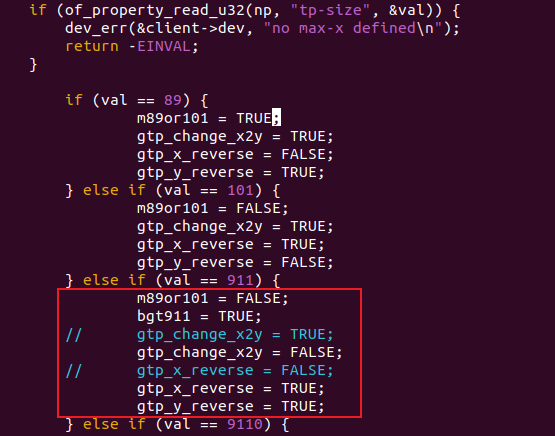

【問題解決】：修改驅動源碼（gt9xx.c），將 X/Y 軸坐標互換。

功能驗證

接屏幕測試就行。

（完）
