在電子設備日益輕薄化、智能化的今天，電源電路的“心臟”——功率電感器，正面臨著前所未有的挑戰。

如何在尺寸之間平衡效率、尺寸與可靠性?TDK憑借深厚的材料技術積淀，推出了針對不同應用領域的功率電感器矩陣。本文將帶你深入解析TFM、PLE、SPM、VLS、BCL以及VLBUC六大系列，看TDK如何以“技術差異化”解決各類電源設計難題。

微型化與高性能的完美平衡

TFM 與 PLE 系列定義薄膜電感新標桿

TFM系列

功率電感器TFM系列是TDK利用積累至今的薄膜工藝開發的小型、薄型電感器。其通過使用擁有更高飽和磁通密度的金屬磁性材料，實現了功率電感器所需的良好直流通重疊特性。本文就其結構、特點以及用途等，為各位提供簡明易懂的說明。

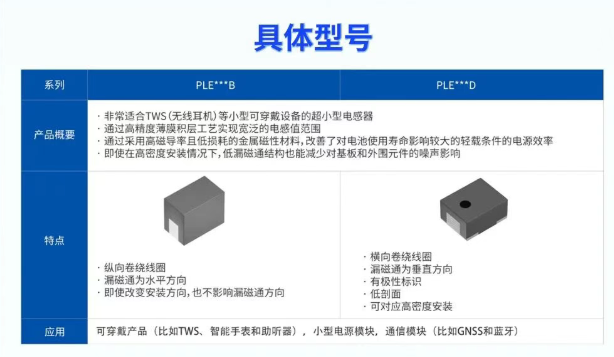

PLE系列

PLE系列是一種高效率、低漏磁通的超小型金屬功率電感器，非常適合可穿戴設備等搭載小型電池的應用，并且表現優異。

本公司采用自主研發的結構設計和新開發的材料，通過薄膜工藝實現了寬電感值范圍。

無懼嚴苛環境挑戰

SPM、VLS 與 BCL 系列構筑車規級電源護城河

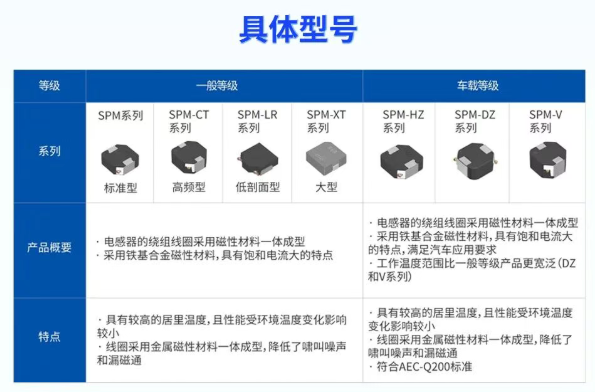

SPM 系列

功率電感器SPM系列是通過金屬磁性材料對線圈進行一體成型的金屬復合材料型繞組電感器。

與鐵氧體類繞組電感器相比，其實現了大電流、低Rdc、小型化，并且擁有優異的直流重疊特性。同時，其漏磁通較少，因此還是一款可有效抑制線圈嘯叫噪聲的產品。

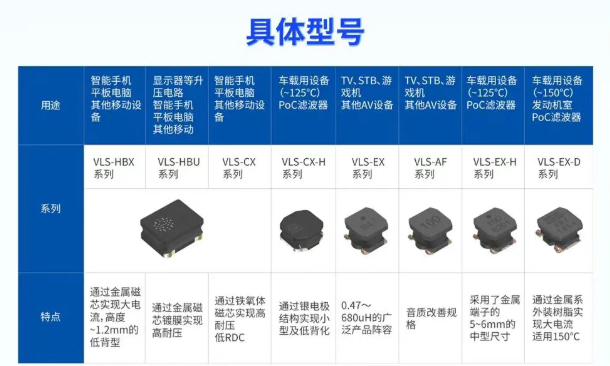

VLS系列

VLS系列功率電感器是融合TDK豐富材料技術與制造工藝結晶而開發的繞組型及磁屏蔽(樹脂)型電感器。大致可分為VLS-HBX/HBU系列、VLS-CX/CX-H/CZ-HE系列、VLS-EX/EX-H/EX-D系列這3大類，并且各有各的特點。

BCL系列

BCL系列汽車功率電感器采用TDK獨創的材料技術和結構設計，在實現大電感值的同時保證了產品的小型化。它采用了金屬磁性材料，具備比鐵氧體材料產品更強的大電流處理能力，工作溫度范圍也更廣，可適應汽車應用中的嚴苛環境溫度。

破解AI算力供電瓶頸

VLBUC系列賦能下一代智能服務器

TLVR電感器

隨著云計算、智能手機的普及和5G的發展，通過互聯網傳輸?shù)臄?shù)據量不斷增加，數據中心的信息處理需求也在激增，以便通過使用大數據、物聯網和其他數據來支持人工智能等技術的發展和數字化轉型(DX)。

在處理器能力提升的驅動下，服務器電源電路也取得了重大進展。TLVR是目前應對低電壓大電流應用中快速負載波動的主流電路配置。

在這種電路配置中，每個相位開關連接到一個帶額外繞組的電感器上，然后將每個相位的繞組和補償電感器串聯成回路，以便同時為每個相位提供電流。這種TLVR可使半導體處理器獲得較高的瞬態響應性能，滿足負載要求，同時降低電源損耗，并可保持較小的輸出電容值，從而減少安裝面積和系統成本。
