隨著新能源占比提升與電力系統調節需求升級，電網側共享儲能已成為保障電網穩定、提升能源利用效率的核心設施。功率轉換系統（PCS）作為儲能電站的“心臟”，其性能直接決定系統效率、響應速度及長期運行可靠性，而功率MOSFET的選型是影響PCS性能的關鍵。本文針對電網側儲能對超高效率、超高耐壓、超大電流及極端環境可靠性的嚴苛要求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。
一、核心選型原則與場景適配邏輯
（一）選型核心原則：四維協同適配
MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與電網級應用工況精準匹配：
1. 電壓裕量充足：針對高壓直流母線（如750V-1500V），額定耐壓需大幅預留裕量以應對電網浪涌與開關尖峰，通常要求≥1.5倍工作電壓。
2. 極低損耗優先：優先選擇超低Rds(on)（降低大電流傳導損耗）、優化Qg與Coss（降低高頻開關損耗）的器件，適配MW級功率連續吞吐與頻繁充放電需求，提升全生命周期能效。
3. 封裝與散熱匹配：超大功率模塊選用TO-247、TO-264等高熱容量封裝；中功率或輔助單元選用TO-220等，確保熱阻與系統散熱能力匹配。
4. 超高可靠性冗余：滿足7x24小時電網級連續運行，關注雪崩耐量、寬結溫范圍（如-55℃~175℃）與長壽命設計，適配戶外、溫差大等惡劣環境。
（二）場景適配邏輯：按PCS拓撲與功率等級分類

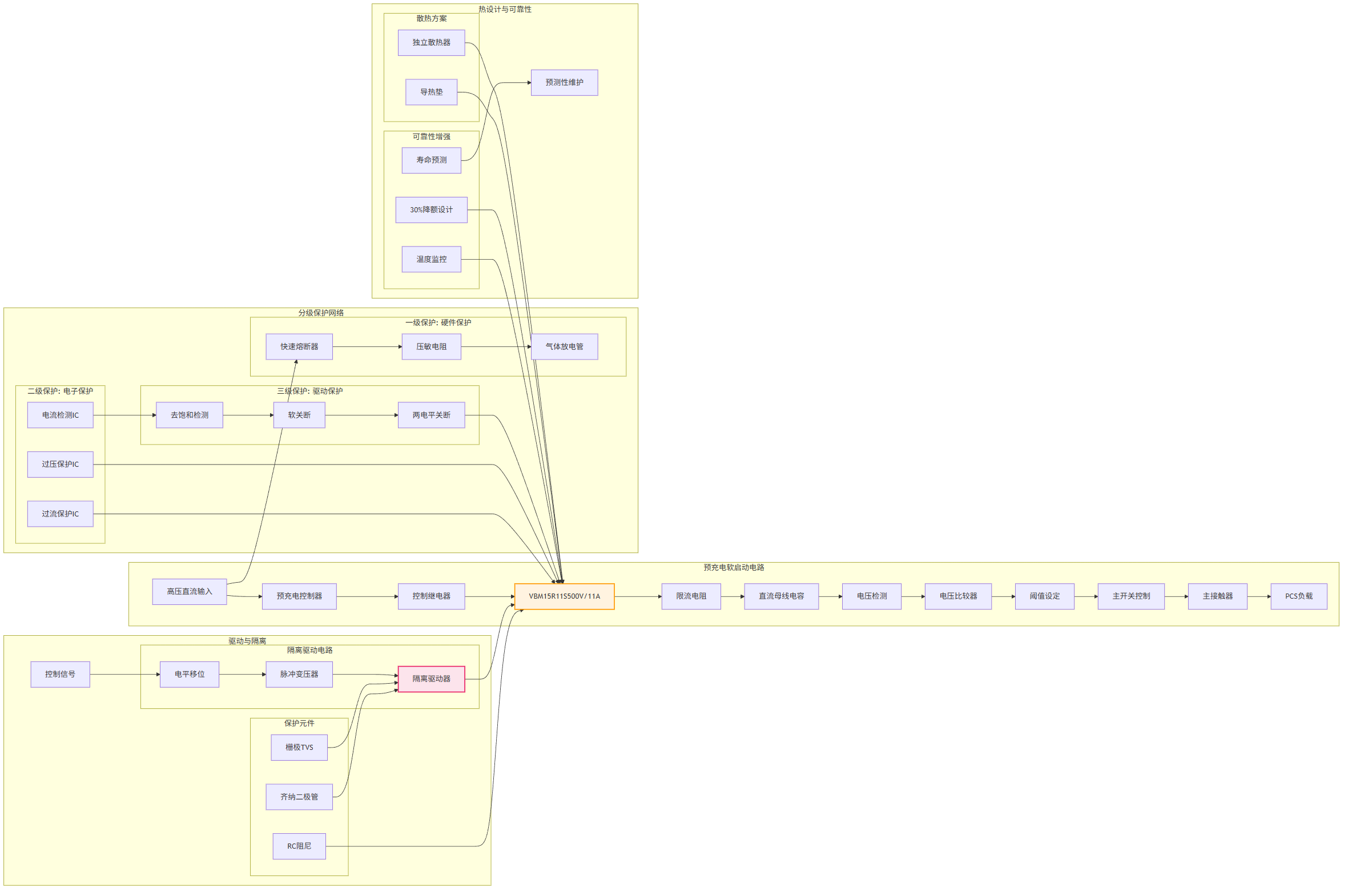

圖1: 高端電網側共享儲能方案與適用功率器件型號分析推薦VBM15R11S與VBP16R47S與VBFB1151M與VBM18R06SE與產品應用拓撲圖_01_total

按儲能變流器功能分為三大核心場景：一是主功率變換拓撲（如兩電平/三電平逆變/整流），需超高耐壓、大電流器件；二是輔助電源與均壓控制，需高性價比、快速響應器件；三是預充電與保護電路，需高可靠性隔離與控制器件，實現參數與系統需求精準匹配。
二、分場景MOSFET選型方案詳解
（一）場景1：主功率變換單元（500kW-1MW+）——高壓大電流核心器件
PCS主拓撲需承受數百至上千伏直流母線電壓與數百安培連續電流，要求極低的導通與開關損耗。
推薦型號：VBP16R47S（N-MOS，600V，47A，TO-247）
- 參數優勢：采用SJ_Multi-EPI技術，實現10V驅動下Rds(on)低至60mΩ，47A連續電流能力；600V高耐壓適配750V-1000V直流母線，預留充足裕量；TO-247封裝提供優異的熱耗散能力。
- 適配價值：在高壓大電流工況下傳導損耗極低，可顯著提升逆變/整流效率至98.5%以上；優異的開關特性支持更高開關頻率，有助于減小濾波電感體積與成本，提升功率密度。
- 選型注意：確認系統最高直流母線電壓與最大相電流，并聯使用需嚴格篩選參數一致性；必須搭配高性能門極驅動IC與低感疊層母排設計，并實施強制水冷或風冷散熱。
（二）場景2：輔助電源與均壓控制單元——高性價比功能器件
輔助電源、電池簇均壓等電路電壓相對較低（<150V），但要求高可靠性與快速響應。
推薦型號：VBFB1151M（N-MOS，150V，15A，TO-251）
- 參數優勢：150V耐壓適配100V-120V級輔助母線，10V下Rds(on)為100mΩ，提供良好的導通性能；TO-251封裝在緊湊性與散熱間取得平衡；2.5V低閾值電壓便于驅動。
- 適配價值：用于DC-DC輔助電源的同步整流或電池均壓開關，可有效提升局部效率，降低熱損耗；高性價比適合多點位部署，實現系統精細化能量管理。
- 選型注意：需根據實際工作電流（建議≤70%額定值）評估溫升；柵極需串聯電阻以抑制振鈴，在噪聲敏感場合增加RC吸收電路。
（三）場景3：預充電與保護電路——高可靠性安全器件
預充電、短路保護等電路需在系統上電或故障時可靠動作，隔離高壓，保障主電路安全。

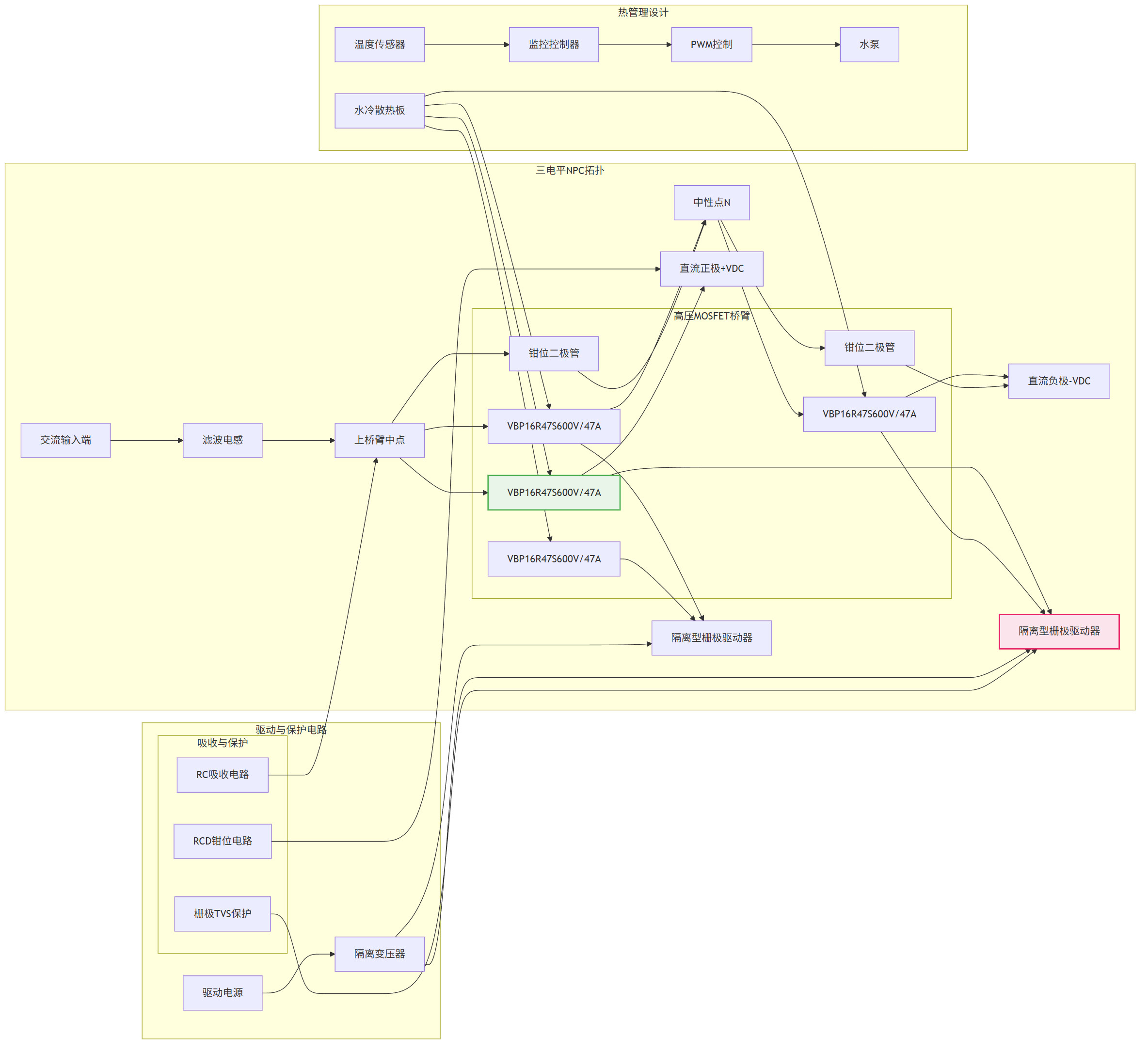

圖2: 高端電網側共享儲能方案與適用功率器件型號分析推薦VBM15R11S與VBP16R47S與VBFB1151M與VBM18R06SE與產品應用拓撲圖_02_main

推薦型號：VBM15R11S（N-MOS，500V，11A，TO-220）
- 參數優勢：500V高耐壓為預充電電阻切換提供安全隔離屏障；380mΩ的導通電阻在承受短時沖擊電流時發熱可控；TO-220封裝便于安裝散熱器，實現可靠隔離。
- 適配價值：作為預充電回路的主開關，可實現系統軟啟動，有效避免主接觸器閉合時的浪涌電流；也可用于分級保護電路，在檢測到異常時快速切斷故障支路。
- 選型注意：此場景為間歇工作制，但需關注瞬時電流沖擊能力；驅動電路應確?？焖匍_通與關斷，并增設電壓箝位保護。
三、系統級設計實施要點
（一）驅動電路設計：匹配高壓大電流特性
1. VBP16R47S：必須配套隔離型門極驅動IC（如Si827x，驅動電流≥4A），采用負壓關斷以提高抗干擾能力；優化門極電阻值以平衡開關速度與過沖。
2. VBFB1151M：可由光耦或非隔離驅動IC直接驅動，注意驅動回路走線簡潔以減小寄生電感。
3. VBM15R11S：驅動電路需具備高共模抑制能力，確保在高壓側開關時的信號完整性。
（二）熱管理設計：分級強制散熱
1. VBP16R47S：為核心發熱器件，必須安裝在大型散熱器上并采用強制風冷或水冷，監測殼溫并實施過溫降額保護。
2. VBFB1151M：可根據實際功耗安裝在帶有散熱齒的PCB或小型獨立散熱器上。
3. VBM15R11S：需安裝獨立散熱器，確保在動作期間結溫不超過限值。
整機需設計高效散熱風道，確保散熱器表面風速均勻，高溫環境需預留降額裕量。

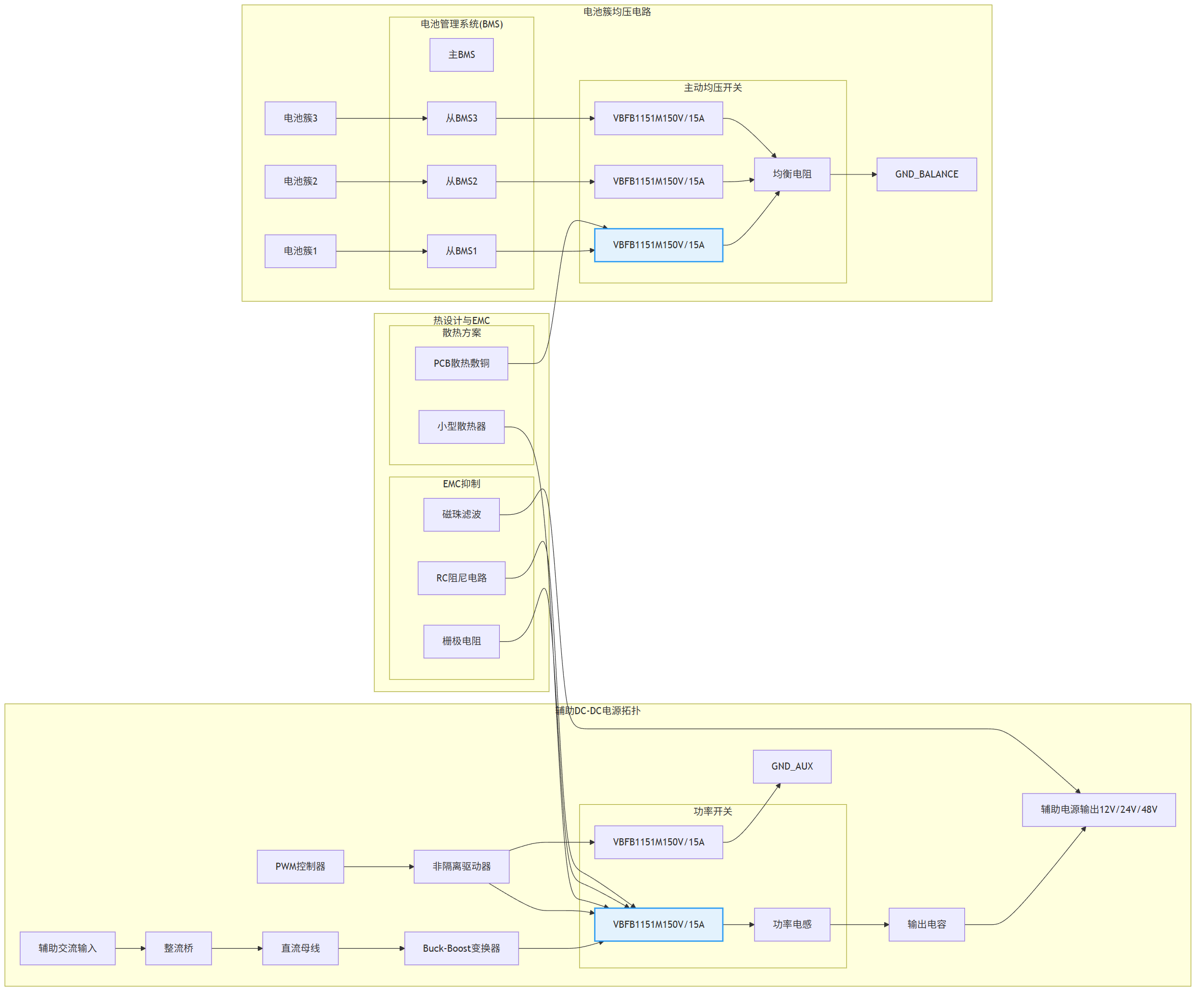

圖3: 高端電網側共享儲能方案與適用功率器件型號分析推薦VBM15R11S與VBP16R47S與VBFB1151M與VBM18R06SE與產品應用拓撲圖_03_aux

（三）EMC與可靠性保障
1. EMC抑制
- 1. VBP16R47S所在橋臂輸出端需并聯RC吸收網絡或采用有源箝位電路，以抑制高壓dv/dt產生的電磁干擾。
- 2. 主功率回路采用疊層母排設計，最小化寄生電感，降低開關過電壓。
- 3. 機柜級做好分區屏蔽，電源入口安裝高性能EMI濾波器。
2. 可靠性防護
- 1. 嚴格降額：VBP16R47S在實際最高工作溫度下，電壓和電流均需留有≥30%裕量。
- 2. 多重保護：主功率回路配置直流側熔斷器、過流繼電器及驅動IC本身的短路保護功能。
- 3. 浪涌與靜電防護：交流側及直流側均安裝壓敏電阻和氣體放電管，門極線路配置TVS管。
四、方案核心價值與優化建議
（一）核心價值
1. 極致能效與經濟性：高壓低阻器件顯著降低通態損耗，提升系統循環效率，直接增加電站運營收益。

圖4: 高端電網側共享儲能方案與適用功率器件型號分析推薦VBM15R11S與VBP16R47S與VBFB1151M與VBM18R06SE與產品應用拓撲圖_04_protection

2. 電網級高可靠性：選用高耐壓、寬溫器件，配合強化散熱與保護設計，滿足電網接入的長期可靠運行要求。
3. 靈活適配與可擴展性：方案覆蓋主電路、輔助與控制電路，可根據功率等級靈活選型與并聯，支持模塊化設計。
（二）優化建議
1. 功率等級適配：＞1MW系統主電路可考慮多管并聯VBP16R47S或選用電壓等級更高的VBM18R06SE（800V）。
2. 集成度升級：對于更高功率密度需求，可探索使用半橋或全橋功率模塊替代分立MOSFET。
3. 特殊環境：高寒地區關注器件低溫啟動特性；高海拔地區需關注封裝的氣密性與耐壓降額。
4. 智能化監測：建議在關鍵MOSFET附近布置溫度傳感器，實現結溫的實時監控與預測性維護。
功率MOSFET選型是電網側共享儲能系統實現高效率、高可靠、高功率密度的基石。本場景化方案通過精準匹配高壓大功率需求，結合系統級散熱與保護設計，為儲能PCS研發提供關鍵技術參考。未來可探索SiC MOSFET在超高頻、超高效率領域的應用，助力打造下一代智慧儲能電站，筑牢新型電力系統安全穩定運行的基石。
