無光刻+全絲網印刷:BC電池低成本量產新工藝

美能光伏 ? 2026-04-17 09:06 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

晶體硅(c-Si)光伏技術目前占據全球約98%的市場份額。在眾多電池結構中,叉指式背接觸(IBC)電池由于正面無金屬遮擋、光學損失低,被認為是效率潛力最高的結構之一。當前,基于異質結、POLO及先進鈍化接觸技術的IBC電池效率已突破26%,甚至達到27%以上。美能QE量子效率測試儀可用于精確測量太陽電池的EQE與光譜響應,幫助優化界面工程和背接觸設計,從而提升電池的量子效率和整體性能。

盡管效率優勢顯著,IBC電池在產業化方面仍面臨挑戰,尤其是背面復雜圖形化工藝帶來的高成本與高工藝門檻?,F(xiàn)有主流方案通常依賴激光刻蝕、光刻或離子注入等高精度工藝,不僅增加設備投入,也提高了工藝復雜度。

本文提出一種完全基于絲網印刷無需光刻與激光IBC制造工藝。該方法利用現有n型電池產線常規設備,實現選擇性摻雜與圖形構建,為IBC技術提供了一條兼具低成本與可擴展性的實現路徑。

工藝設計與實驗方法

Millennial Solar

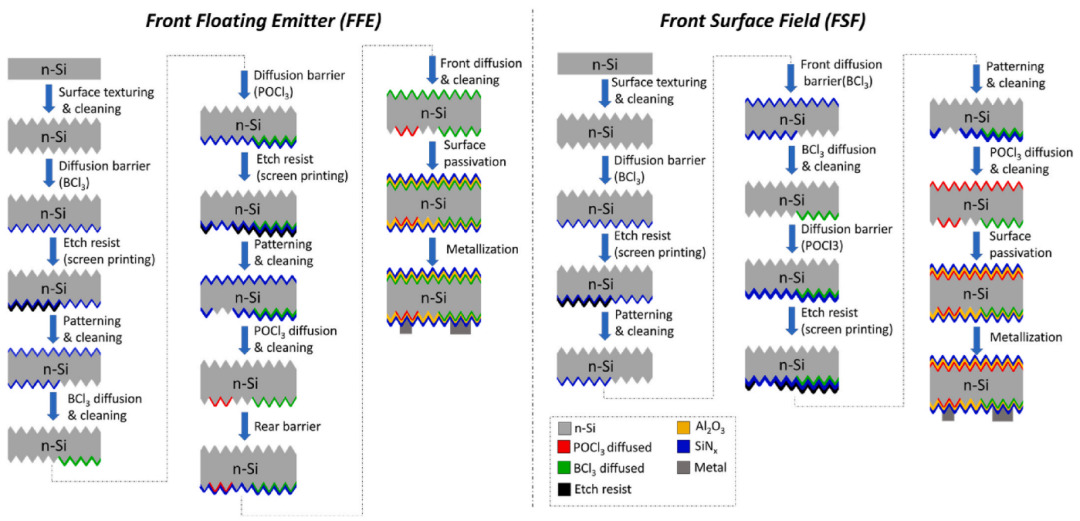

全絲網印刷IBC電池的工藝流程示意圖:左為FFE結構,右為FSF結構

本研究采用電阻率1–3 Ω·cm的n型Cz硅片(M2尺寸)作為基底,經過堿制絨清洗后,在其表面通過PECVD沉積SiNx薄膜作為擴散阻擋層。

為評估其性能,分別制備了富硅富氮兩類SiNx薄膜,并設置80、100和120 nm三種厚度。橢偏測試結果表明,膜厚控制精度在±5 nm以內,富氮膜折射率約為1.87–1.93,富硅膜為2.05–2.10。

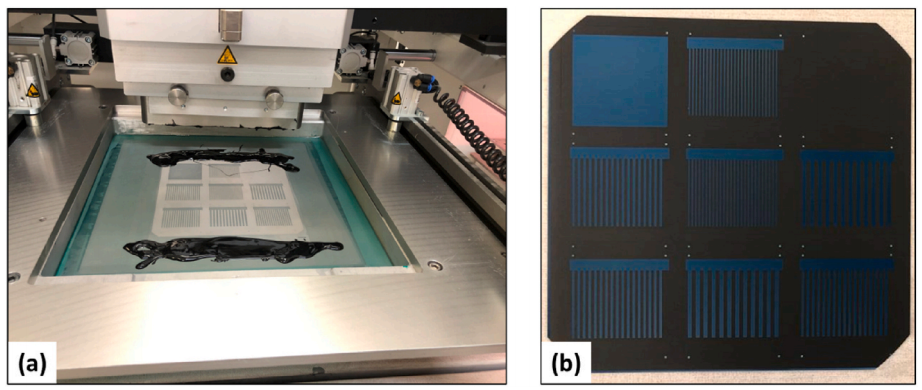

蝕刻阻擋漿料在絲網印刷過程及干燥后的形貌

在圖形化過程中,首先通過絲網印刷在SiNx表面形成耐酸蝕刻掩膜(etch resist),隨后在稀HF溶液中進行濕法刻蝕,使未被保護區域的SiNx去除,從而形成擴散窗口。該方法無需光刻即可實現高選擇性的圖形定義。

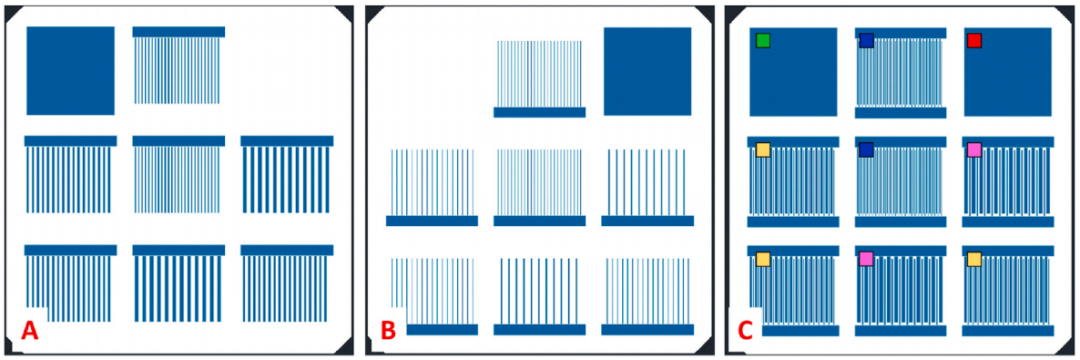

發射極與BSF區域絲網模板設計及叉指結構示意(不同顏色對應不同pitch)

根據不同摻雜需求,采用不同圖形模板分別定義發射極與背表面場(BSF)區域。同時,在設計中預留未刻蝕的SiNx間隔區,作為p?與n?區域之間的隔離帶,有效抑制摻雜串擾。

擴散步驟采用工業常規BCl?與POCl?擴散爐,實現硼與磷的選擇性摻雜。隨后通過原子層沉積(ALD)制備Al?O?層,并疊加PECVD SiNx形成復合鈍化結構。

在結構設計方面,分別制備了前表面場(FSF)與前漂浮發射極(FFE)兩種IBC結構。其中,FFE結構具有更高的工藝容忍度及更優的載流子收集能力。

SiNx擴散阻擋層的圖形化性能

Millennial Solar

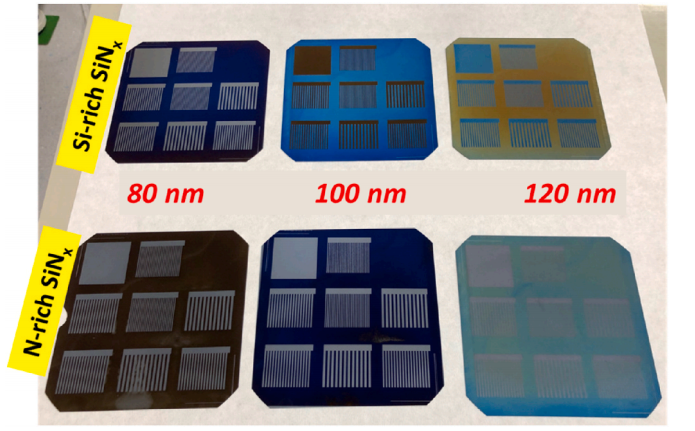

不同膜厚條件下富硅與富氮SiNx圖形化效果對比

對比結果表明,富氮SiNx在HF溶液中更易刻蝕,能夠形成清晰且完整的圖形開口;而富硅SiNx刻蝕困難,容易導致圖形殘留,影響后續擴散。

當厚度為100 nm及120 nm時,富氮SiNx均表現出良好的圖形質量。其中120 nm薄膜在高溫擴散過程中具備更優的阻擋能力,未出現明顯的摻雜串擾,適用于IBC結構的擴散控制。

選擇性擴散與表面鈍化

Millennial Solar

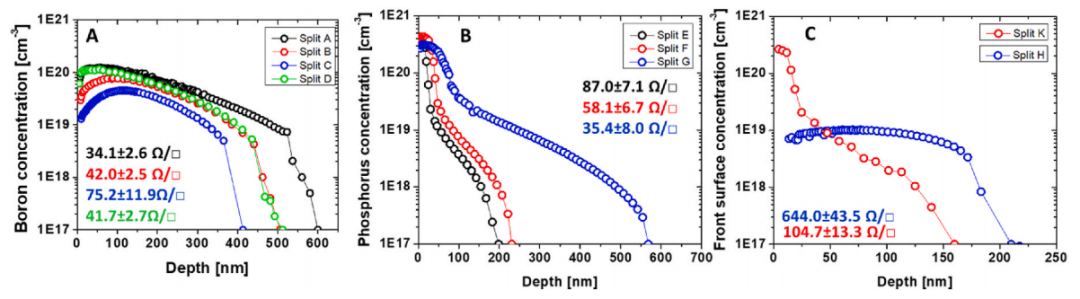

發射極、BSF及FFE/FSF區域的典型擴散摻雜剖面

利用圖形化SiNx作為擴散阻擋層,成功實現了硼與磷的選擇性擴散。ECV測試表明摻雜輪廓清晰且界面陡峭,滿足IBC結構需求。

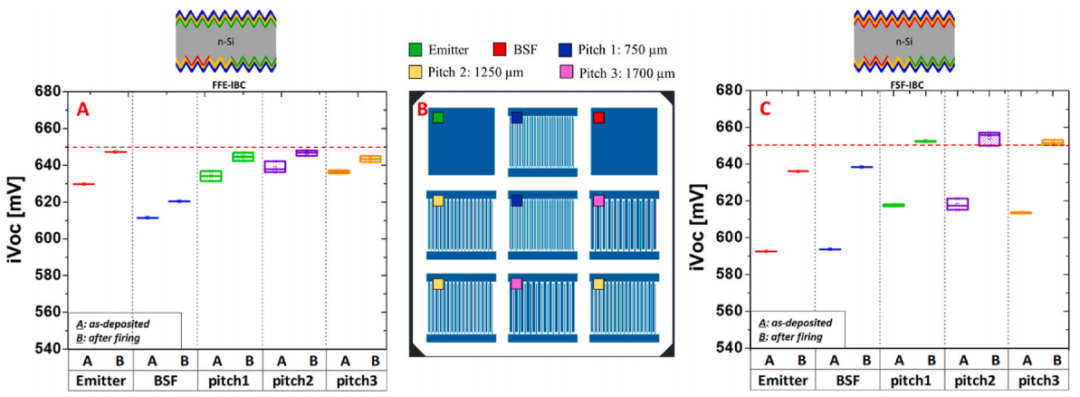

半成品IBC電池的iVoc及不同pitch結構示意

在鈍化方面,Al?O?/SiNx疊層結構表現優于單層SiNx,燒結后隱含開路電壓(iVoc)可達約650–660 mV

然而,器件的復合電流密度J?仍處于較高水平(約90–150 fA/cm2),主要原因包括高表面摻雜濃度引發的Auger復合、界面鈍化不足以及燒結過程中的氫逸出效應。這些因素共同限制了Voc的進一步提升。

金屬化與接觸特性

Millennial Solar

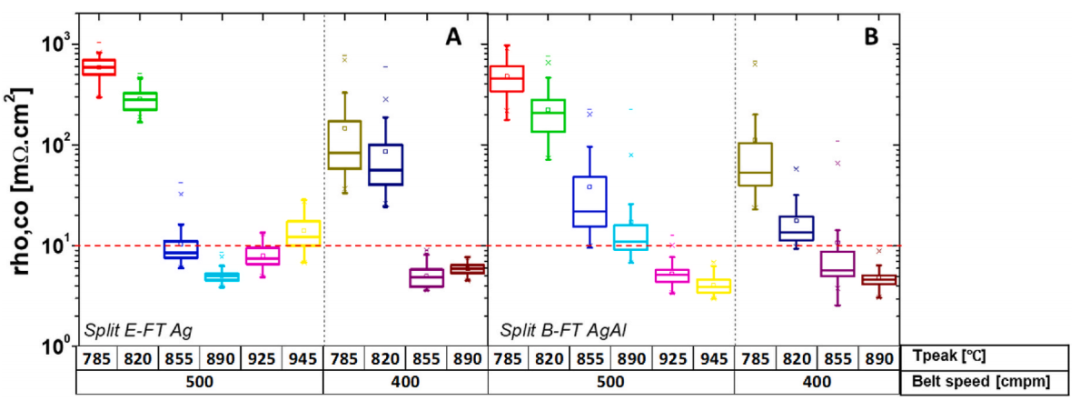

BSF與發射極區域的接觸電阻率隨燒結溫度變化關系

電池背面金屬化采用工業常規的穿透燒結銀漿(Ag)銀鋁漿(AgAl),并通過傳送帶燒結爐實現接觸形成。

TLM測試結果顯示,當峰值溫度超過855℃時,p?與n?區域的接觸電阻率均可低于10 mΩ·cm2。同時,較低的傳送帶速度有助于改善接觸質量,說明充分的熱預算對接觸形成至關重要。

整個工藝過程中未出現明顯的對位偏差或短路現象,表明絲網印刷在圖形定義中的穩定性良好。

電池性能與損失機制

Millennial Solar

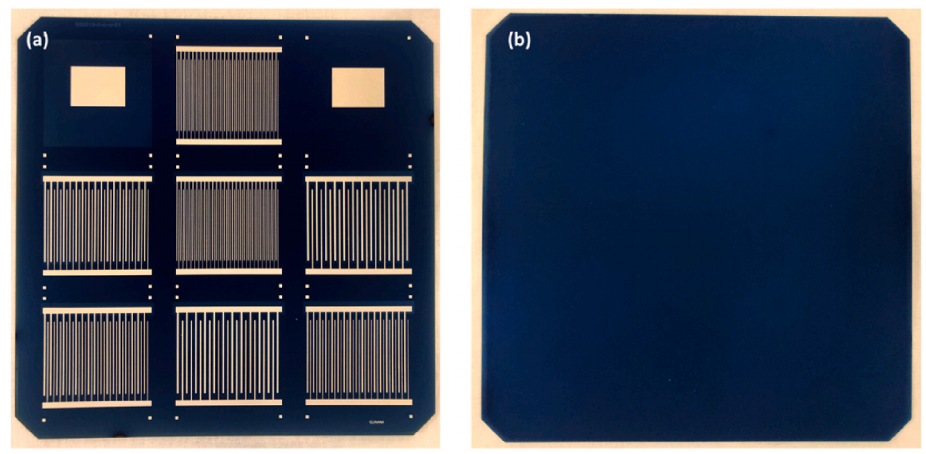

IBC電池正反面實物圖

所制備IBC電池在3 cm2有效面積上實現:

FFE結構效率:19.3%

FSF結構效率:19.1%

性能分析表明,電池效率主要受以下因素限制:

開路電壓偏低(復合損失較大)

填充因子不足(串聯與并聯電阻影響)

EQE測試進一步顯示,BSF區域的載流子收集效率明顯低于發射極區域,是限制器件性能的關鍵因素。此外,較大pitch雖有利于發射極區域收集,但會加劇BSF區域損失。因此,未來優化應重點關注BSF區域摻雜與鈍化、pitch設計以及復合損失降低。

工藝優勢與產業化潛力

Millennial Solar

該工藝完全基于現有n型電池產線設備,包括PECVD、絲網印刷、濕法刻蝕、擴散與燒結等,無需引入光刻或激光設備,顯著降低了設備投資與工藝復雜度。

其核心優勢包括:

工藝流程簡單,兼容性強

圖形定義靈活,可通過更換絲網快速迭代

避免摻雜漿料與腐蝕漿料帶來的污染問題

具備良好的工藝窗口與量產潛力

此外,該方法還可擴展至POLO-IBC與TOPCon-IBC等高效結構,通過對鈍化接觸層進行選擇性圖形化,有望進一步提升電池性能。

本文提出了一種全絲網印刷、無光刻與激光IBC電池制造工藝,實現了選擇性摻雜、有效鈍化及低接觸電阻金屬化,并成功制備出效率達19.3 %的IBC電池。盡管當前效率仍低于最先進水平,但限制因素主要來自結構與參數優化不足,而非工藝本身。該方法在降低成本、簡化工藝提升產業兼容性方面具有明顯優勢,并具備向高效IBC結構拓展的潛力。未來,通過進一步優化摻雜分布、鈍化質量及結構設計,有望實現更高效率,推動IBC技術加速產業化。

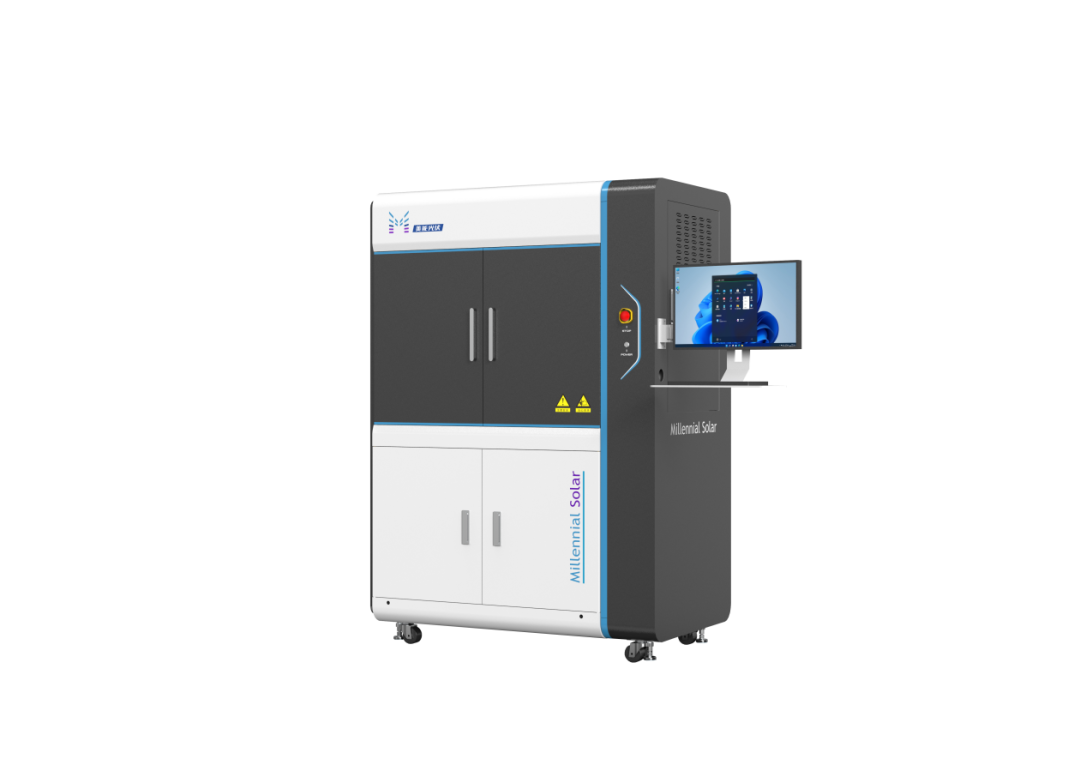

美能QE量子效率測試儀

Millennial Solar




美能QE量子效率測試儀可以用來測量太陽能電池的光譜響應,并通過其量子效率來診斷太陽能電池存在的光譜響應偏低區域問題。它具有普遍的兼容性、廣闊的光譜測量范圍、測試的準確性和可追溯性等優勢。

兼容所有太陽能電池類型,滿足多種測試需求

光譜范圍可達300-2500nm,并提供特殊化定制

氙燈+鹵素?zé)?/span>雙光源結構,保證光源穩定性

原文參考:A fully screen-printed, lithography-free manufacturing route for interdigitated back contact silicon solar cells
