在新型電力系統建設與 “雙碳” 目標推進的進程中，單個微電網的 “孤島效應” 逐漸凸顯 —— 高比例新能源消納能力有限、能量調配靈活性不足、故障時供電保障能力薄弱，難以適配區域級能源協同需求。多微電網系統通過整合多個異構微電網（交流、直流、混合架構），構建“集群協同、能量互濟” 的網絡體系 ，打破單個微電網的資源壁壘，實現跨區域、跨類型的能量互補與協同調度，成為提升區域能源利用效率、保障供電可靠性、推動能源轉型落地的核心載體。網絡設計是多微電網系統的核心骨架，其科學性直接決定集群協同的效率與能量互濟的可行性，西格電力提供智能微電網系統解決方案:1.3.7-5.0.0.4-6.2.0.0。

本文立足多微電網系統的運行特性，拆解核心設計挑戰，提出分層拓?fù)洹f(xié)同控制、能量互濟機制一體化的網絡設計方案，結合工程實踐案例，為多微電網系統的規模化落地提供技術與實操參考。

一、多微電網系統的核心定位與架構框架

（一）核心定位：從 “單體獨立” 到 “集群互聯” 的能源網絡升級多微電網系統并非單個微電網的簡單疊加，而是以“源 - 網 - 荷 - 儲跨域協同”為核心，以“能量跨區互濟、資源優化配置”為目標的新型能源網絡。

其核心價值體現在三方面：

• 一是破解單個微電網新能源消納率低、能量供需錯配的痛點，通過集群間能量互補提升整體利用率；
• 二是增強區域供電可靠性，實現故障時的跨區域支援與負荷轉移；
• 三是降低整體運營成本，通過規?；{(diào)度、儲能聯合配置減少設備冗余投資，推動能源經濟高效運行。其中，集群協同是多微電網的運行核心，涵蓋拓?fù)鋮f(xié)同、控制協同、資源協同三大維度；能量互濟是多微電網的功能核心，包含功率互濟、容量互濟、故障互濟三大層級，二者相輔相成，共同構成多微電網系統的核心運行邏輯。

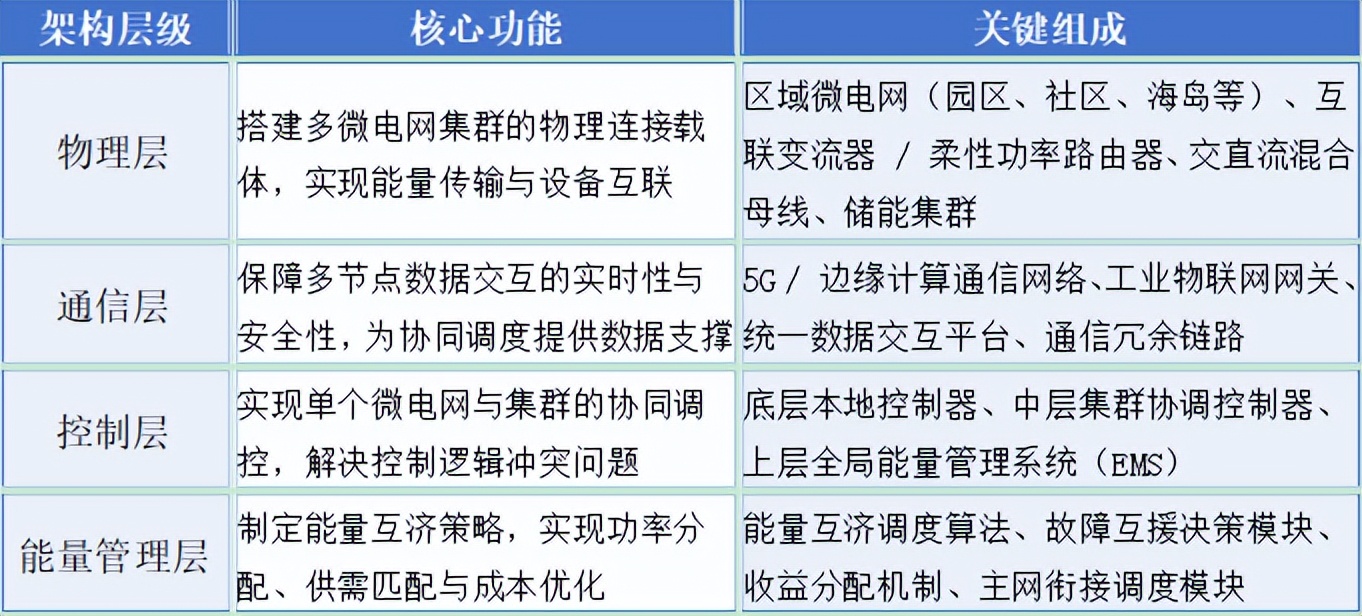

（二）核心架構框架：四層一體化網絡設計多微電網系統的網絡架構需實現 “物理互聯、數據互通、控制協同、能量互濟” 的深度融合，核心分為四大層級，各層級無縫銜接、協同運作：

表格：

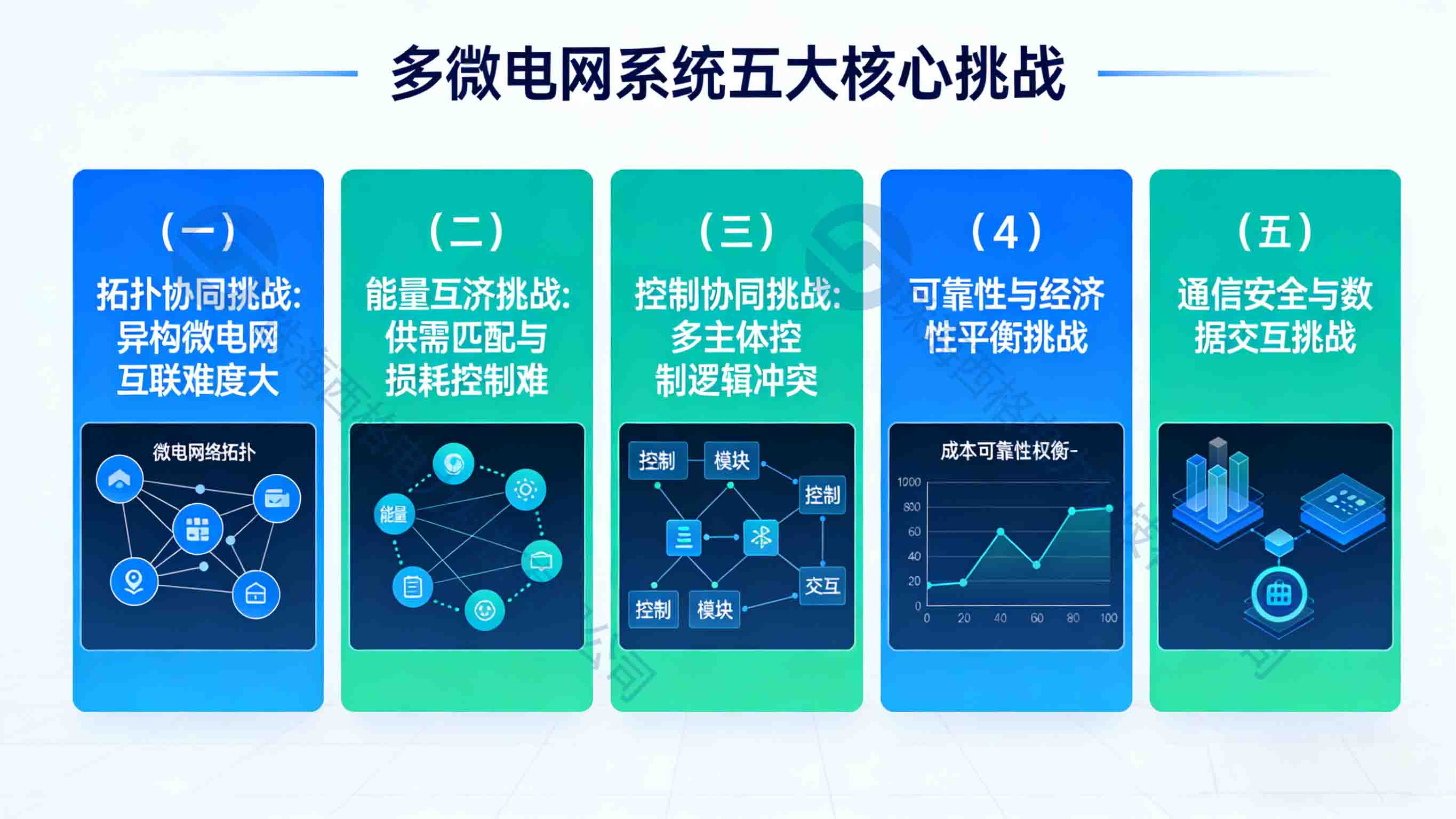

二、多微電網網絡設計的核心挑戰

多微電網系統涉及多類型、多區域微電網的互聯與協同，相較于單個微電網，其網絡設計面臨更復雜的技術與工程挑戰，核心集中在五大方面：

（一）拓?fù)鋮f(xié)同挑戰：異構微電網互聯難度大

多微電網集群包含交流微電網、直流微電網、混合架構微電網等多種類型，拓?fù)浣Y(jié)構異構性顯著。傳統單一拓?fù)湓O(shè)計無法適配多類型微電網的互聯需求，易出現以下問題：

• 一是交直流子網互聯節點過多，導致拓?fù)鋸?fù)雜度攀升，能量傳輸損耗增加；
• 二是區域微電網拓?fù)涔潭?，缺乏靈活性，無法根據新能源出力、負荷變化動態調整互聯關系；
• 三是電壓等級不統一（如直流 380V/750V、交流 380V/10kV），設備兼容性差，互聯適配成本高。

（二）能量互濟挑戰：供需匹配與損耗控制難

能量互濟的核心是實現跨區域功率互補，但實際運行中存在兩大難點：

• 一是新能源出力的隨機性與負荷的波動性疊加，導致多微電網間能量供需錯配，如某區域光伏出力高峰與另一區域工業負荷高峰錯位，能量互濟難以精準匹配；
• 二是能量跨區傳輸需經過多次交直流轉換，若路徑設計不合理，易造成額外損耗，抵消能量互濟的節能效益；
• 三是故障場景下的能量互濟響應滯后，孤島微電網的負荷缺口無法快速填補。

（三）控制協同挑戰：多主體控制邏輯沖突

單個微電網有獨立的控制邏輯（如交流微電網的電壓 / 頻率控制、直流微電網的電壓控制），多微電網集群需實現 “個體控制與集群控制” 的統一，但當前設計常面臨沖突：

• 一是單個微電網的本地控制與集群全局調度脫節，導致功率分配失衡；
• 二是集群間通信延遲，控制指令傳遞滯后，無法快速應對新能源波動與負荷突變；
• 三是多主體（不同微電網運營商、電網企業）的控制目標不一致，協同調度的執行難度大。

（四）可靠性與經濟性平衡挑戰

多微電網網絡設計需兼顧可靠性與經濟性，但二者往往存在矛盾：

• 一是過度增加互聯設備、冗余節點會提升建設與運維成本，降低投資回報率；
• 二是簡化互聯設計則會削弱能量互濟能力與故障自愈性，導致供電可靠性下降；
• 三是區域微電網的負荷特性、新能源占比差異大，難以制定統一的可靠性標準與成本控制方案。

（五）通信安全與數據交互挑戰

多微電網集群涉及多節點、多主體的數據交互，通信網絡面臨兩大風險：

• 一是數據異構性（不同微電網采用不同通信協議）導致互通困難，影響協同調度效率；
• 二是通信網絡易受網絡攻擊、數據篡改等安全威脅，威脅系統穩定運行；
• 三是邊緣節點數據處理能力不足，導致實時數據傳輸卡頓，影響控制響應速度。

三、多微電網網絡設計的核心解決方案

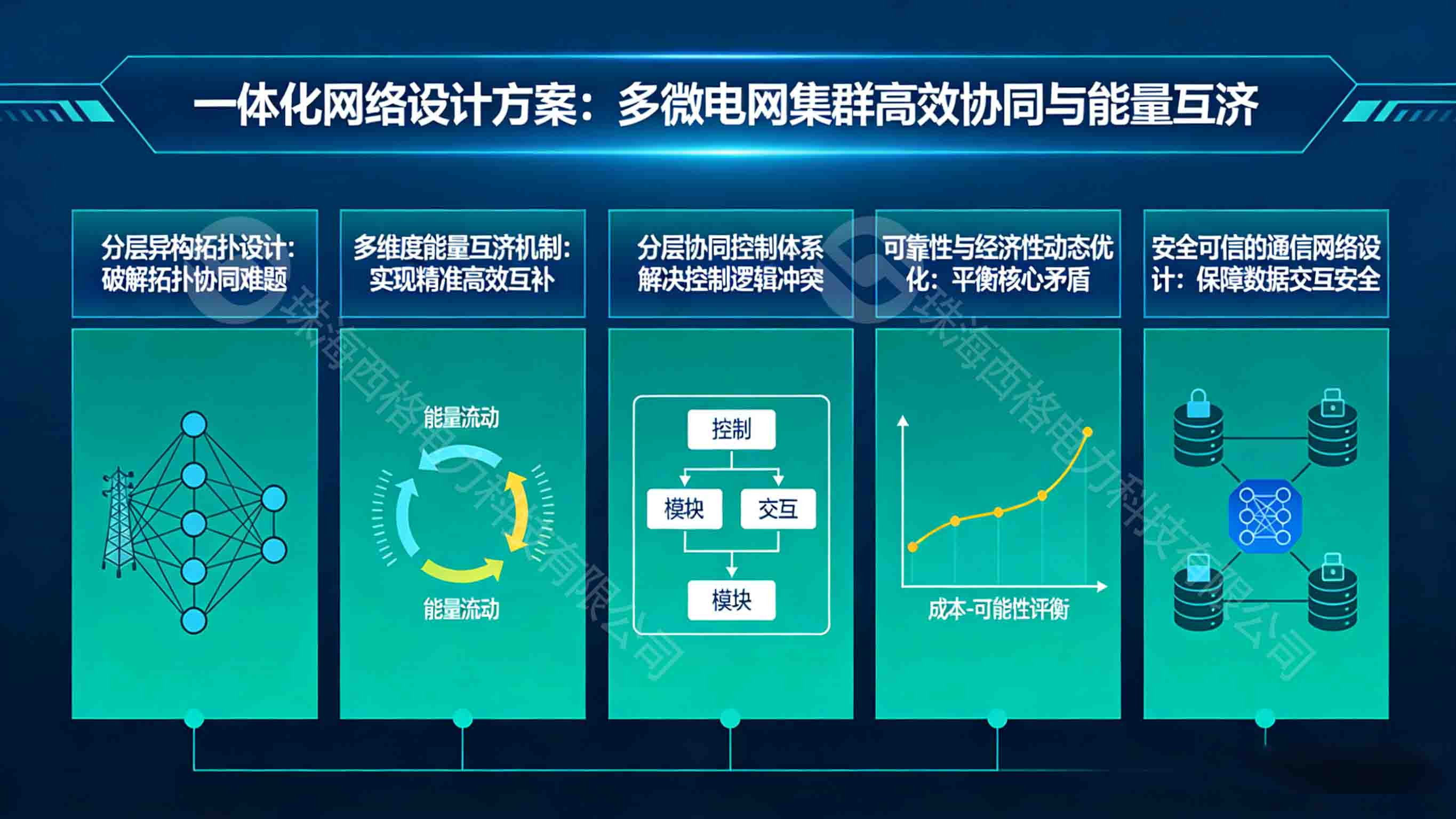

針對上述挑戰，需構建 “分層拓?fù)錇榛?、能量互濟為核、協同控制為魂、安全經濟為翼”的一體化網絡設計方案，實現多微電網集群的高效協同與能量互濟。

（一）分層異構拓?fù)湓O(shè)計：破解拓?fù)鋮f(xié)同難題

核心思路是采用“分層模塊化 + 場景化適配” 的拓?fù)湓O(shè)計，適配多類型微電網的異構特性，提升拓?fù)潇`活性與適配性，具體分為三層：

• 區域微電網層 ：按場景劃分為工業園區微電網、居民社區微電網、海島離網微電網等，各區域采用適配自身需求的拓?fù)洌ㄈ绻I(yè)園區用 750V 直流 + 10kV 交流混合拓?fù)?，社區用 380V 交直流混合拓?fù)洌?，保持區域內拓?fù)涞姆€(wěn)定性與高效性；
• 集群互聯層 ：以柔性功率路由器 + 互聯變流器為核心紐帶，搭建跨區域互聯網絡，采用 “多電壓等級分級互聯” 設計 —— 直流子網優先通過 DC/DC 變換器直接互聯，交流子網通過 AC/DC/AC 雙向變流器互聯，減少能量轉換損耗；同時采用模塊化拼接設計，支持區域微電網的 “即插即用”，新增微電網時無需重構整體拓?fù)洌?/li>
• 主網銜接層 ：設置并網 / 離網切換接口，通過柔性互聯設備實現多微電網集群與主電網的銜接，保障并網模式下的余電上網與離網模式下的主網支援，提升系統適應性。

（二）多維度能量互濟機制：實現精準高效互補

圍繞 “功率互濟、容量互濟、故障互濟” 三大層級，設計差異化的能量互濟策略，解決供需匹配與損耗控制問題：

• 功率互濟：精準匹配供需，提升消納率基于新能源出力預測與負荷預測數據，制定跨區域功率互補方案：一是 “峰谷互濟”，高負荷區域微電網從低負荷區域 / 儲能集群獲取功率，低出力區域從高新能源出力區域獲取功率；二是 “就近互濟”，優先實現區域內微電網間的能量互補，再通過集群互聯層實現跨區域互濟，減少長距離傳輸損耗；三是 “直流優先互濟”，直流子網間直接進行功率交換，避免交直流轉換帶來的額外損耗。
• 容量互濟：聯合配置儲能，降低冗余投資整合多微電網的儲能資源，構建 集群儲能池 ，實現容量共享：一是根據各區域儲能需求，動態分配儲能充放電策略，如某區域光伏出力高峰時，集群儲能優先吸收多余電能，低谷時為高負荷區域放電；二是采用 “共享儲能 + 分布式儲能” 組合，減少單個微電網的儲能配置容量，降低整體投資成本；三是結合虛擬電廠模式，將集群儲能納入主網需求響應，提升能量互濟的經濟效益。
• 故障互濟：快速響應支援，保障供電可靠建立故障互援響應機制，實現孤島微電網的負荷轉移與功率補給：一是劃分故障響應等級，根據微電網的負荷重要性（如工業核心負荷、居民民生負荷），優先保障關鍵負荷的能量供應；二是配置快速互聯切換裝置，故障發生時，0.1 秒內完成互聯節點切換，由健康微電網向故障微電網輸送功率；三是結合備用電源（如柴油發電機、氫能發電），構建 “主互濟 + 備互濟” 的雙重保障體系。

（三）分層協同控制體系：解決控制邏輯沖突

構建“底層本地控制 + 中層集群協調 + 上層全局優化”的三級控制體系，實現單個微電網與集群的協同調控，解決控制邏輯沖突問題：

• 底層本地控制：保障個體穩定針對單個微電網的源、網、荷、儲設備，配置獨立本地控制器，實現設備自主調節：如光伏 MPPT 控制、儲能 SOC 精準控制、負荷柔性啟?？刂?，確保單個微電網在集群互聯前的穩定運行，避免個體故障影響集群整體。
• 中層集群協調控制：實現子網聯動以互聯變流器 / 柔性功率路由器為核心，配置集群協調控制器，采用下垂控制 + 模型預測控制（MPC） 組合策略：一是通過下垂控制實現交直流子網間的功率分配，維持母線電壓穩定；二是通過 MPC 預測新能源出力與負荷變化，提前調整功率分配策略，將子網間功率轉移響應時間控制在 0.3 秒內，快速應對波動。
• 上層全局優化控制：統籌集群調度依托全局能量管理系統（EMS），融合邊緣計算與云計算技術：邊緣計算負責處理區域微電網的實時數據，降低通信延遲；云計算負責集群整體調度，結合新能源預測、主網電價、故障狀態，制定全局能量互濟方案，實現 “源 - 網 - 荷 - 儲” 的全域優化。同時引入數字孿生技術，構建多微電網數字鏡像，實時模擬能量流動與控制過程，提前預判風險，優化調度策略。

（四）可靠性與經濟性動態優化：平衡核心矛盾

采用 “模塊化設計 + 動態調整 + 成本分?jǐn)偂钡乃悸?，實現可靠性與經濟性的動態平衡：

• 模塊化互聯設計 ：將互聯設備、拓?fù)涔?jié)點劃分為標準化模塊，根據區域微電網的規模、負荷特性按需配置模塊，避免過度互聯導致的成本增加；同時采用可插拔式設計，后期擴容時僅需新增模塊即可，降低改造成本。
• 動態拓?fù)渑c控制調整 ：基于實時運行數據（新能源出力、負荷、SOC 狀態），動態調整互聯節點與功率分配策略，如新能源出力高峰時，增加高消納區域與低負荷區域的互聯；故障時，快速切換拓?fù)浣Y(jié)構，實現故障隔離與負荷轉移，提升系統可靠性。
• 收益分配機制 ：建立多微電網能量互濟的收益分?jǐn)傄?guī)則，明確跨區域能量交易的價格、成本分?jǐn)偙壤Ｕ细魑㈦娋W(wǎng)運營商的利益，提升參與能量互濟的積極性，實現經濟可持續運行。

（五）安全可信的通信網絡設計：保障數據交互安全

圍繞 “數據互通、安全可控、實時高效”，優化通信網絡設計：

• 統一數據交互標準 ：采用 IEC 61850、MQTT 等通用通信協議，解決多微電網數據異構問題，實現數據的標準化傳輸與解析；同時搭建統一數據交互平臺，整合各區域微電網的運行數據、控制指令、能量數據。
• 安全防護體系 ：融合區塊鏈、加密傳輸技術，保障數據交互的隱私與安全；設置防火墻、入侵檢測系統，防范網絡攻擊與數據篡改；建立通信冗余機制，配置備用通信鏈路，避免單點故障導致的通信中斷。
