雙核架構驅動，高效加速電機控制開發落地

一、CGH系列產品定位與價值

在電機控制研發過程中，一款高兼容性、穩定可靠的評估板(EVB)，是縮短開發周期、降低調試成本的關鍵工具。EVB作為芯片驗證的重要平臺，可將核心信號高效精準引出至標準接口，使工程師能夠快速完成性能驗證、控制算法調試與系統聯調，避免從零搭建測試環境的復雜流程，從而顯著提升整體研發效率。
本次介紹的CGH系列BLDC電機控制EVB評估板，專為有感(Hall-based)電機控制應用打造，覆蓋以下四大核心型號：CGH001A、CGH021A、CGH061A、CGH081A。該系列產品針對不同功率等級與應用場景進行差異化設計，可有效解決開發過程中的適配性、調試復雜度與系統穩定性問題，加速項目落地。

二、核心架構與性能亮點

CGH系列采用雙核協同架構，將通用控制與專用電機驅動進行硬件級整合：

8051 MCU + 電機驅動引擎 (MDE, Motor Driving Engine)，此架構在保證開發門檻低的同時，實現對電機控制性能的優化。

1. 8051 MCU模塊

定位：MCU主要負責系統控制、通信與基礎數據處理，而非高性能電機算法核心運算。

1) 內置1T 8051內核，兼容MCS?-51架構，工作電壓范圍4.5V–5.5V，成熟穩定、易于開發

2) 集成：8KB Flash、256B IRAM + XRAM

支持：13個中斷源 / 4級優先級，滿足實時控制需求

3) 外設資源：

? 8通道10-bit ADC
? 全雙工UART
? 硬件乘除法器

2.電機驅動引擎(MDE)模塊

定位：MDE承擔實時電機控制關鍵路徑(PWM生成、換相邏輯)，顯著降低MCU負載。

1) 支持：

? SVPWM (空間矢量PWM)
? 兼容正弦波 / 方波驅動模式
2) 位置檢測：

? 支持Hall Latch輸入
? 提供轉速與位置檢測能力
3) 控制能力：

? 支持可編程相位/角度控制 (完美適配對控制精度有明確要求的應用場景)
4) 雙重保護機制： 同時支持數字/模擬過流保護 (OCP)

三、系列型號與硬件差異

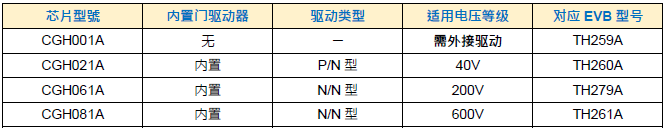

CGH系列在功率驅動能力上進行分級設計，不同型號的EVB在門驅動器配置與耐壓能力上存在差異，整理如下表，各芯片與EVB可精準匹配不同功率場景需求 (如: 有感風機、空調風機、立扇/吸頂扇、空調排水泵…..等。)

四、各芯片對應EVB板型號與接口

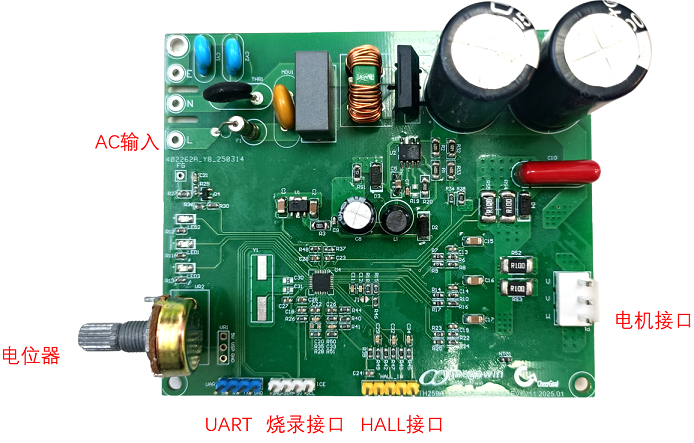

CGH001A EVB板（型號：TH259A）

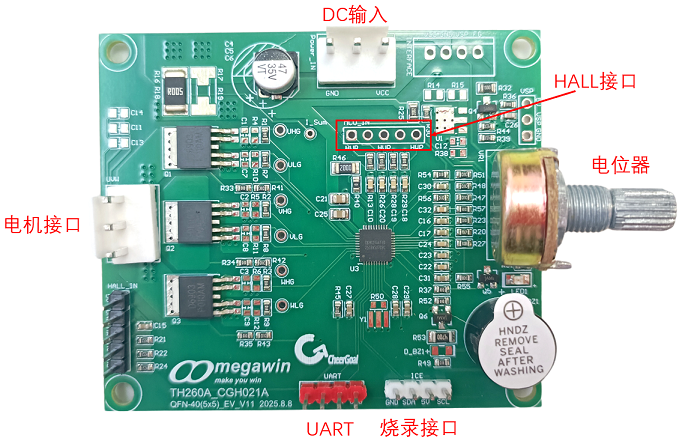

CGH021A EVB板（型號：TH260A）

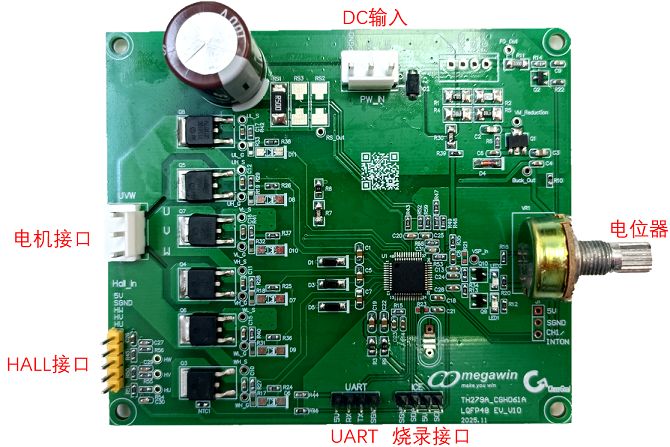

CGH061A EVB板（型號：TH279A）

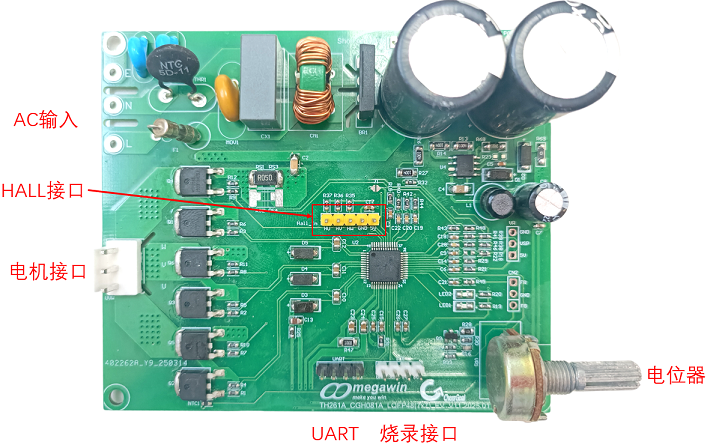

CGH081A EVB板（型號：TH261A）

五、總結

CGH系列EVB評估板通過雙核架構(8051 + MDE) 與分級驅動設計，在兼顧開發易用性的同時，實現對BLDC電機控制性能的有效提升。其完整的接口引出與多型號配置，使工程師能夠快速完成從評估驗證到系統開發的過渡，特別適用于對開發效率與穩定性要求較高的電機控制項目。

*另可瀏覽笙泉科技官網的BLDC (CGH系列) 產品頁面.
