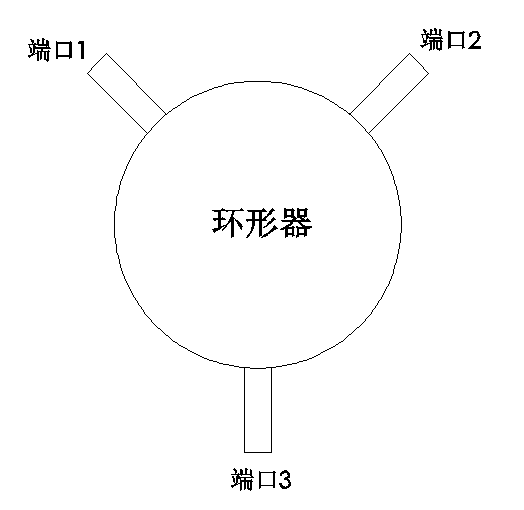

特性：1進、2出、3隔離；2進、3出、1隔離；3進、1出、2隔離

射頻環形器是一種三端口非互易鐵氧體器件，憑借其獨特的單向傳輸特性，在射頻與微波系統中扮演著不可替代的角色。其性能直接決定系統的可靠性與信號完整性，廣泛應用于通信、雷達、電子測量等關鍵領域。

射頻環形器的核心作用的是實現射頻信號的單向定向傳輸，通過內部鐵氧體材料在直流偏置磁場下產生的各向異性，使信號按預設順時針或逆時針順序在端口間環行，有效隔離反向信號與干擾，避免信號回流損壞前端核心器件，同時實現信號的高效路由與分離，保障系統信號傳輸?shù)募儍舳扰c穩定性。

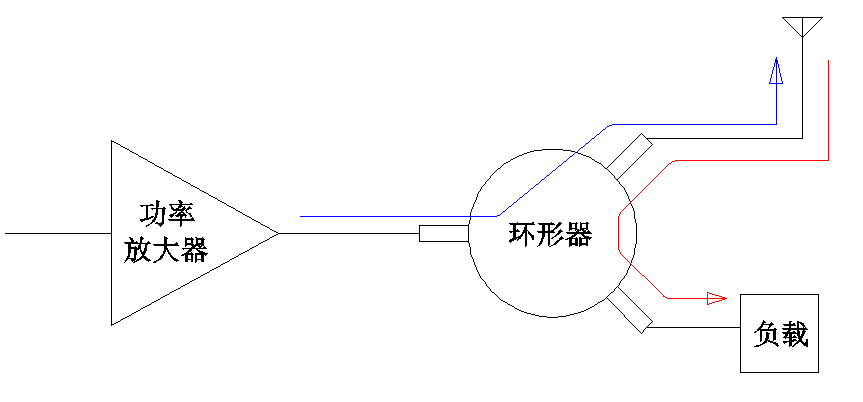

環形器將反射信號引入負載吸收，避免了反射信號與發射信號疊加，實現了反射信號的隔離。避免疊加信號過大，導致放大器燒毀。

衡量射頻環形器性能的關鍵指標有三項，均為系統選型的核心依據：一是插入損耗，指信號沿導通方向傳輸?shù)哪芰繐p耗，優質器件典型值可低至0.5dB，損耗越低，信號傳輸效率越高；二是隔離度，量化非導通方向的信號抑制能力，典型值不低于20dB，隔離度越高，抗串?dāng)_能力越強；三是工作帶寬，需與應用系統頻段精準匹配，覆蓋幾百M(fèi)Hz至幾十GHz，滿足不同場景的高頻需求。

其典型應用場景聚焦三大核心領域：在通信系統中，可作為雙工器實現收發共用天線，分離上下行信號，尤其適配5G/6G及衛星通信，保障信號傳輸不受干擾；在雷達系統中，置于功率放大器與天線之間，吸收天線反射的高功率信號，保護放大器免受損壞；在電子測量領域，用于隔離測試儀器與被測器件，避免反射信號影響測試精度，同時可構成反射型放大器，實現信號增益。

隨著高頻技術的迭代，射頻環形器正朝著更寬頻帶、更小尺寸、更高功率容量的方向升級，持續為航空航天、無線通信、國防電子等領域的技術突破提供核心支撐，是射頻系統中不可或缺的關鍵基礎器件。
