一、行業選擇：光伏產業
光伏行業設備升級需求迫切，產能擴張迅速，對設備數據聯網監控、柔性化生產要求極高，是當前自動化改造的熱點領域，具備顯著商業價值。

二、項目場景：光伏單晶爐控制系統升級

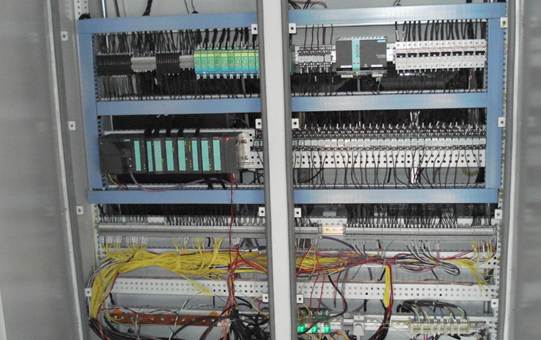

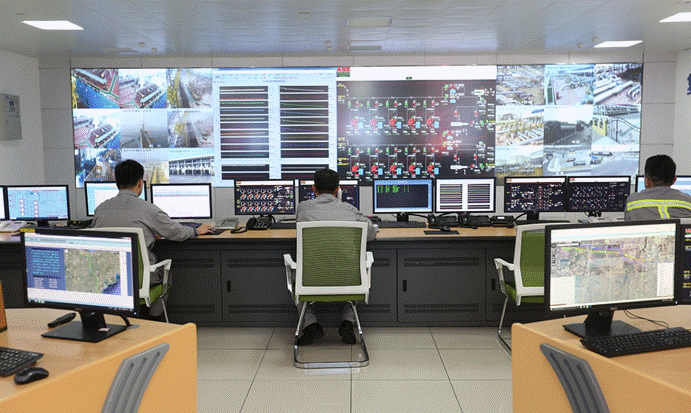

某光伏材料企業需將車間內老式單晶爐的S7-300 PLC（6ES7315-2AG10-0AB0）接入新建的S7-1500中央監控系統（6ES7515-2AM02-0AB0），實現工藝參數遠程監控與大數據分析。原系統通過MPI接口連接西門子TP1200 Comfort觸摸屏（6AV2124-0GC01-0AX0）進行本地操作。

三、核心痛點

無網口瓶頸：S7-300僅有的MPI口已被觸摸屏占用，無法直接接入以太網

通訊沖突風險：傳統方案需斷開觸摸屏，影響設備本地操作

數據孤島：?jiǎn)尉t溫度、拉速等關鍵參數無法上傳至MES系統

改造窗口短：產線僅允許≤2小時停機改造時間

四、解決方案：

透明橋接技術：在MPI總線上建立雙向數據隧道，同時服務觸摸屏和以太網通訊

串口轉以太網：將MPI物理層信號轉換為標準Profinet協議

零配置接入：自動識別波特率（19.2K/187.5Kbps自適應）

工業級防護：-25~75℃寬溫，IP30防護，支持DIN導軌安裝

雙通道隔離：電氣隔離保護PLC端口，抗車間電磁干擾

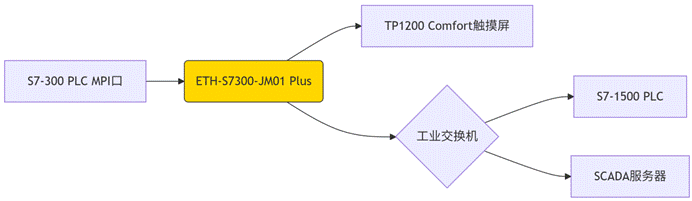

拓?fù)浣Y(jié)構

五、實施過程

硬件安裝

網絡配置

分配模塊IP：192.168.1.50/24（與S7-1500同網段）

功能驗證

觸摸屏操作：手動調整坩堝升降速度→ 實時響應

網絡通信：SCADA讀取爐溫曲線（1s采樣周期）

六、應用效果對比

行業拓展建議

鋰電行業：涂布機PLC數據采集（寧德時代模式）

痛點：高精度膜厚數據需實時監控

方案：ETH模塊傳輸S7-300數據至MES

制藥行業：凍干機合規性審計追蹤

痛點：FDA 21 CFR Part 11要求數據完整性

方案：通過以太網轉換器上傳批次參數

七、項目總結
捷米特ETH-S7300-JM01 Plus作為串口轉以太網的關鍵設備，通過創新的以太網橋接器架構，在光伏單晶爐改造中實現：
?零干擾通訊：保留觸摸屏的同時新增以太網通道
?極速部署：2小時/臺的改造效率滿足產線窗口期
?數據賦能：關鍵工藝參數上傳使良品率提升15%
?投資保護：20年老設備接入工業物聯網系統

該方案已在國內TOP3硅片廠商規?；瘧?yīng)用，單廠部署超300臺，證明其在高電磁干擾、多粉塵的工業場景中具備卓越穩定性，是傳統設備網絡化改造的優選方案。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
