在光伏系統規?；?、智能化升級進程中，四可裝置（可觀、可測、可控、可調）作為核心管控中樞，亟需突破傳統“數據碎片化、狀態不可視、調控憑經驗”的局限。光伏四可裝置全景可視化技術，以三維數字孿生為載體、實時數據為驅動，將光伏電站物理實體、運行數據與調控邏輯深度融合，構建“物理空間-數字空間-管控空間”三位一體的可視化體系，實現從組件級到系統級的全域狀態可視、數據可溯、指令可發、效果可驗，為四可裝置精準賦能。本文詳解三維數字孿生構建、實時數據展示方案及二者與四可功能的協同邏輯。

一、核心定位：全景可視化與四可裝置的協同價值

全景可視化技術并非單純的“可視化展示工具”，而是與四可裝置深度綁定的“數據中樞與決策載體”，其核心價值在于打通“數據采集-建模呈現-調控執行-效果反饋”的閉環鏈路，為四可功能落地提供具象化支撐：

• 一是賦能“可觀” ，打破傳統監測的平面化局限，通過三維孿生實現設備狀態、數據流轉、故障位置的立體化呈現；
• 二是支撐“可測” ，基于實時數據與孿生模型聯動，精準量化發電效能、設備損耗、氣象影響等核心指標；
• 三是保障“可控” ，通過可視化界面實現調控指令的精準下發與執行過程的動態追蹤；
• 四是優化“可調” ，依托孿生模型仿真模擬不同調控方案效果，為出力優化、運維調整提供科學依據。

二者協同使光伏管控從“數據驅動”升級為“可視化數據驅動”，大幅提升四可裝置的管控效能。

二、三維數字孿生模型：全景可視化的核心載體構建

三維數字孿生模型是全景可視化的基礎，需精準復刻光伏電站物理實體，實現“形、態、性”三維匹配——既還原設備幾何形態，又同步運行狀態，還關聯物理特性，為實時數據展示與四可調控提供數字基座。其構建流程與技術要點如下：

1. 全要素數據采集與融合

模型構建前需完成多維度數據采集，確保數字孿生的精準度：

• 一是幾何數據 ，通過激光掃描、無人機航拍結合BIM技術，采集組件陣列、逆變器、箱變、氣象站、電纜橋架等設備的尺寸、位置、安裝角度，精度達毫米級，還原電站空間布局；
• 二是設備屬性數據 ，錄入各設備型號、技術參數、運維臺賬、生命周期信息，建立“數字身份證”，實現設備信息可溯；
• 三是運行數據接口對接 ，打通四可裝置數據采集通道，接入輻照度、溫度、風速、組件電流/電壓、逆變器效率等實時監測數據，以及故障告警、調控指令等業務數據；
• 四是環境數據 ，整合地形、地貌、氣象歷史數據，為模型仿真模擬提供環境基底。

2. 分層級孿生模型建模

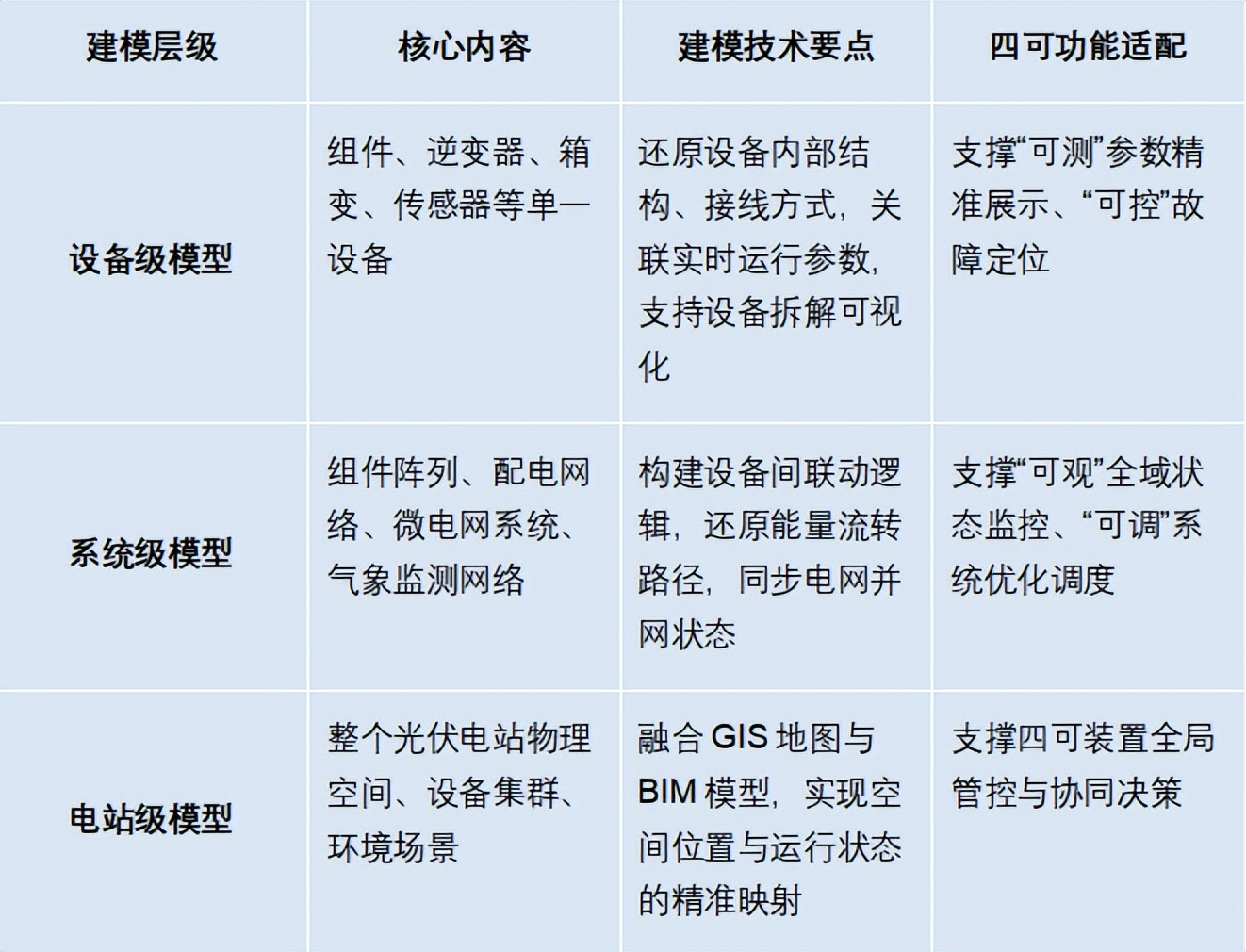

采用“分層建模、協同聯動”策略，構建從設備級到系統級的孿生模型體系，各層級模型相互關聯、數據互通：

3. 模型動態同步與更新

建立“實時同步+定期更新”機制，確保數字孿生與物理電站高度一致：實時同步層面，通過5G、邊緣計算技術，將四可裝置采集的設備運行數據、氣象數據同步至孿生模型，更新頻率達1-5秒/次，實現模型狀態與物理設備“毫秒級聯動”；定期更新層面，結合設備運維、改造情況（如組件更換、逆變器升級），每季度對模型進行迭代優化，同時通過AI算法修正模型誤差，確保仿真精度與實際運行偏差控制在5%以內。

三、實時數據展示方案：多維呈現與交互設計

實時數據展示以三維孿生模型為載體，結合“宏觀-中觀-微觀”分層展示邏輯，搭配個性化交互功能，實現數據從“被動查看”到“主動應用”的轉化，適配四可裝置不同管控需求。

1. 分層級數據展示邏輯

2. 交互功能設計與四可聯動

設計“可視化交互-指令下發-效果反饋”一體化功能，強化與四可裝置的聯動：

• 一是多視角操控，支持旋轉、縮放、平移，切換鳥瞰、平視、設備內部視角，快速定位關注區域；
• 二是告警聯動交互，當四可裝置監測到異常數據（如組件溫度超標），孿生模型自動高亮故障設備，彈出告警彈窗，展示異常參數與處置建議，支持一鍵下發調控指令（如切斷故障回路）；
• 三是仿真交互，基于孿生模型模擬不同調控方案（如調整組件傾角、優化逆變器輸出參數），展示方案對應的發電量變化、能耗降低效果，為四可“可調”功能提供決策依據；
• 四是數據溯源交互，支持點擊任意數據節點，追溯歷史數據、關聯設備臺賬與運維記錄，實現數據全生命周期可查。

3. 展示終端適配

結合光伏電站管控場景，適配多終端展示需求：中控室部署大屏終端，展示電站級全景數據與孿生模型，支撐多人協同管控；運維人員配備平板終端，通過移動網絡訪問輕量化孿生模型，現場查看設備參數與故障信息；遠程管控端支持PC、手機訪問，實現隨時隨地監控與指令下發，確保四可調控的靈活性與時效性。

四、全景可視化與四可裝置的協同閉環運行

全景可視化技術與四可裝置形成“數據-展示-決策-執行-反饋”的協同閉環，最大化光伏系統管控效能。

例如，當輻照度發生波動時，四可裝置采集實時數據并傳輸至孿生模型，可視化界面展示輻照度熱力圖與組件發電量變化（可觀）；通過模型量化分析波動對發電效率的影響（可測）；若波動導致組件過載，系統自動告警并高亮異常區域，運維人員通過可視化界面下發功率調整指令（可控）；同時基于模型仿真不同調整參數的效果，優化調控策略（可調）；調控后的數據回傳四可裝置，校驗調控效果并更新孿生模型，形成閉環迭代。

五、場景適配與落地保障

1. 差異化場景適配

針對不同光伏場景，優化全景可視化方案：大型地面光伏電站，側重電站級全域?qū)\生建模與能量流轉可視化，強化多系統協同調控；分布式屋頂光伏電站，適配復雜建筑空間布局，簡化模型同時聚焦組件與逆變器運行狀態；農光互補、漁光互補電站，融合農業/漁業場景元素，展示“光伏發電-農業生產”協同狀態，確?？梢暬c實際場景高度契合。

2. 落地保障措施

為確保技術落地效果，需從三方面強化保障：

• 一是數據安全保障，采用加密傳輸協議與權限分級管理，防止數據泄露與誤操作，確保四可指令安全下發；
• 二是技術適配保障，選用兼容性強的建模工具與數據平臺，對接不同品牌四可裝置與傳感器，避免數據異構問題；
• 三是運維保障，建立孿生模型定期校準、數據質量核查機制，配備專業運維團隊，確?？梢暬到y(tǒng)與四可裝置長期穩定運行。

光伏四可裝置全景可視化技術，通過三維數字孿生與實時數據展示的深度融合，重構了光伏系統的管控模式，使四可裝置的“可觀、可測、可控、可調”功能從“抽象數據”轉化為“具象化操作”。該技術不僅解決了傳統光伏管控的可視化不足、調控精準度低等痛點，更通過與四可裝置的協同閉環，實現了光伏系統從“被動運維”向“主動管控、精準優化”的轉型。未來，隨著5G、AI、數字孿生技術的持續迭代，全景可視化將進一步實現自適應建模、智能預判調控，為光伏四可裝置賦能，推動光伏系統向更高效、更智能、更安全的方向發展，為新型電力系統建設提供堅實支撐。
