在做可視對講、門禁、車載免提、藍牙通話這類產品時，最頭疼的就是通話回音、環境噪音、嘯叫，調了半天算法還不穩定。

一款即插即用、免驅、高性?xún)r(jià)比的語音處理模塊 ——A-09

一、A-09 模塊是什么？解決什么痛點？

A-09 是語音消回音 + 降噪處理模塊，內置專業聲學 DSP ATH8809，針對通話類產品的回聲與環境噪聲做深度優化。

核心亮點

• 免驅即用：不用寫驅動、不用系統調試，接線即可生效
• 雙功能合一：AEC 回音消除 + ENC 環境降噪
• 單 / 雙麥可選：常規單麥夠用，復雜場景雙麥增強
• 寬電壓：4–5V 供電，多數系統直接兼容
• 8KHz 采樣：語音通話標準采樣率，保證清晰度
• 差分輸出：抗干擾強，適合工業 / 車載 / 對講場景

典型應用領域（官方覆蓋）

• 可視對講門鈴、智能家居對講
• 老人 / 小孩監護、醫護對講
• 網絡免提通話、會議系統
• 門禁、電梯、車間廣播對講
• 車載通話、藍牙音響、免提平板

一句話總結：凡是要 “免提 + 遠距離通話” 的設備，都能用它解決雜音與回聲。

二、核心參數與硬件規格

1. 電氣關鍵參數

• 供電：VCC +5V（范圍 4–5V）
• 主控 DSP：ATH8809
• 采樣率：8KHz
• 主麥：駐極體麥，靈敏度 -40dB ~ -42dB（內部增益可調）
• 差分輸出幅度：800mVpp–1200mVpp
• 可驅動：32Ω 及以上耳機（大喇叭需加功放）

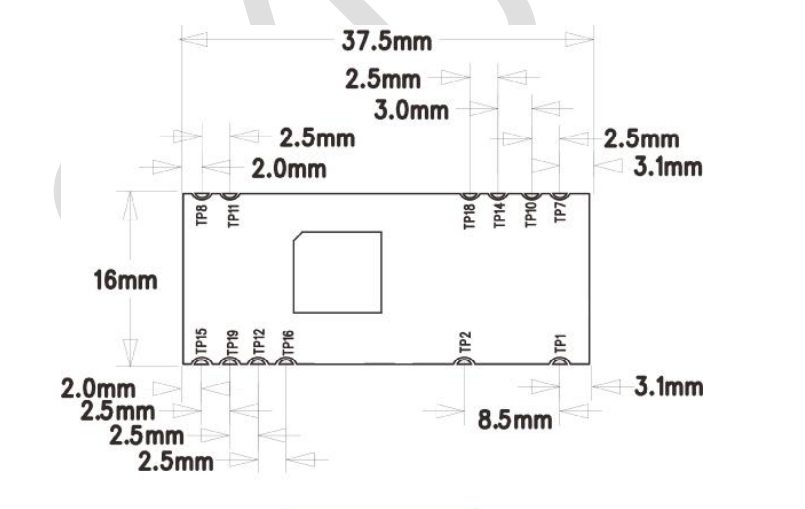

• 模塊尺寸：37.5mm × 16mm

2. 單麥 vs 雙麥怎么選？

• 常規降噪消回音：只接主麥 MIC0 即可
• 強降噪 / 遠場 / 嘈雜環境：?jiǎn)⒂?strong>MIC1 輔助拾環境音
• 注意：MIC1 只做降噪?yún)⒖迹?strong>不從 LINE_OUT 輸出

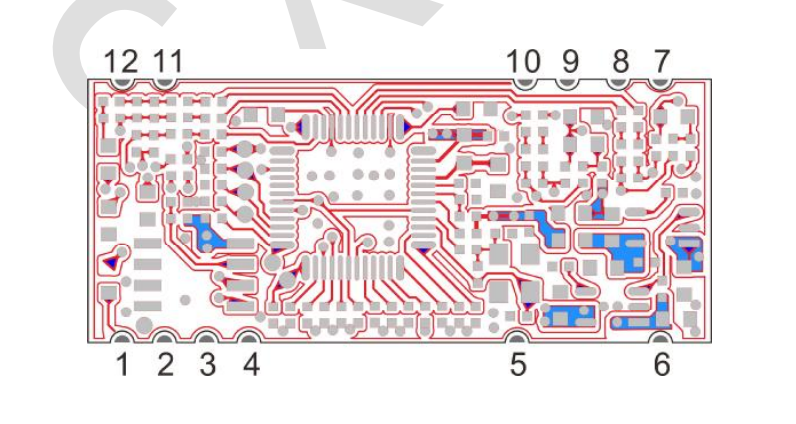

三、引腳定義（硬件直接照接）

A-09 共 12 腳，貼片 / 焊板通用，下表直接復制到原理圖：

最簡接線（快速上手）

1. 6 腳 → +5V
2. 5 腳 → GND
3. 9/10 腳 → 主麥克風
4. 12 腳 → 設備功放輸出（回聲參考）
5. 1 腳 → 設備麥克風輸入

這樣接完，回音 + 噪音直接消失，免任何配置。

四、硬件設計與調試要點（避坑指南）

1. 回聲消除關鍵：LINE_IN 必須接對

LINE_IN 是 AEC 核心參考輸入，必須接系統的功放輸出端，否則消回音無效。

2. 輸出阻抗匹配（防失真、斷續）

• LINE_OUT 幅度較大，直接接后端 MIC 輸入可能削頂、聲音卡頓
• 解決：串聯電阻 + 并聯電容做阻抗匹配，慢慢調試即可

3. 差分輸出使用

• 3/4 腳為 LINE_IN 處理后監聽輸出
• 可直接接耳機
• 推喇叭必須外加功放芯片

4. 帶音樂播放設備怎么接？

• 3/4 腳 懸空
• 只把參考信號接到 12 腳 LINE_IN
• 不影響通話降噪，同時保證音樂音質

5. 麥克風建議

• 主麥：普通駐極體麥即可
• 靈敏度：-40dB ~ -42dB 最穩
• 模塊內部有增益，不用外置放大

五、典型應用框圖（硬件工程師直接抄）

對講 / 門禁典型鏈路

麥克風(MIC0) → A-09 → LINE_OUT → 主控編碼 → 網絡傳輸網絡解碼 → 功放 → LINE_IN(回聲參考) → 喇叭

車載免提典型鏈路

車麥 → A-09 → 車機MCU車機音頻輸出 → LINE_IN → A-09 → 車內喇叭

六、總結：為什么推薦 A-09？

• 成本低：一顆 DSP + 算法的錢，省掉大量調試時間
• 穩定：成熟 ATH8809 方案，批量可靠
• 極簡易用：免驅、免軟件、免調試
• 兼容性強：以太網 / WiFi / 藍牙 / 電話線 / 2.4G 通通支持
• 場景全覆蓋：對講、車載、監護、會議、門禁全拿捏

對硬件 / 嵌入式開發者來說：遇到通話雜音、回聲、嘯叫，優先上 A-09，半天解決過去幾周的問題。
