在現代電力電子系統中，半橋柵極驅動器是連接低壓控制系統與高壓功率器件的關鍵芯片，其核心功能是將邏輯控制信號轉換為能夠直接驅動功率MOSFET或IGBT的高電流柵極驅動信號；

而在此過程中，驅動器不僅需要完成電平轉換，還要承擔高低側驅動、電壓隔離、開關時序控制等多重職責，同時還要在復雜的高壓環境下精確控制柵極電壓變化，確保功率器件能安全、高效地完成工作。

目前，半橋柵極驅動器已廣泛應用于工業電機控制、開關電源、工業自動化以及新能源系統等領域中，其相關性能直接影響著系統效率、功率密度及運行可靠性——例如，在高頻開關場景中，驅動能力決定了功率器件的開關速度與損耗水平；而在高壓應用場合中，驅動結構則關乎著系統的抗干擾能力與工作穩定性。

從機器人關節到變頻器，面向半橋驅動場景的高效解決方案

面向半橋驅動場景，如何選擇一款能在復雜高壓環境下實現高側可靠驅動、有效規避上下管直通風險，同時兼顧驅動效率與運行穩定性的半橋驅動器，已成為實現多類電力電子系統高效、穩定、可靠運行的關鍵環節。

例如，面向600V及以下功率變換場景的HPD2606X就是一款高壓高速半橋柵極驅動器——它采用了專有HVIC與抗閂鎖CMOS工藝，具備堅固的電路結構，邏輯輸入兼容3.3V至15V電平，能直接對接主流控制平臺；
同時，其輸出端具有高脈沖電流緩沖級，可有效提升驅動能力并抑制交叉導通，還能通過懸浮通道設計支持高側N溝道MOSFET或IGBT驅動，最高工作電壓可達600V。

半橋柵極驅動芯片——HPD2606X典型應用原理示意圖與功能框圖

在工業機器人關節模組領域中，通常關節模組動作復雜、內部空間緊湊，要精準地完成工序動作，就需要柵極驅動芯片能穩定接收來自主控芯片的高頻PWM信號并做出反饋，從而高效驅動功率管柵極；

而在此過程中，HPD2606X具備優異的抗dv/dt能力、瞬態耐受能力，能有效抑制開關節點電壓突變帶來的誤觸發風險，減少電磁干擾，保障驅動信號穩定可靠，助力關節模組實現精準的位置控制與高動態響應。

在變頻器（Variable Frequency Drive, VFD）領域中，變頻器的主要職責是將直流電逆變?yōu)槿嘟涣麟娺M(jìn)而驅動電機工作。HPD2606X懸浮通道可用于驅動N通道功率MOSFET或IGBT的高側配置，其工作電壓高達600V，能覆蓋大部分中小功率變頻器，且憑借著100/130ns的典型ton/toff（開啟/關閉傳播延遲）與高達290mA /600mA的典型IO+/IO-（高/低電平輸出短路脈沖電流），HPD2606X還能夠顯著縮短功率器件的開關時間，提高系統響應速度，降低開關損耗。

破解半橋驅動核心難題——以懸浮通道與死區控制構建可靠的底層能力

眾所周知，半橋驅動領域的核心挑戰集中在高側懸浮驅動與上下管直通防護兩個方面。懸浮通道是一種專門針對高側驅動問題設計的架構，其本質是讓高側驅動電路隨功率管源極電位一起“浮動”，從而始終維持一個穩定的柵極驅動電壓。

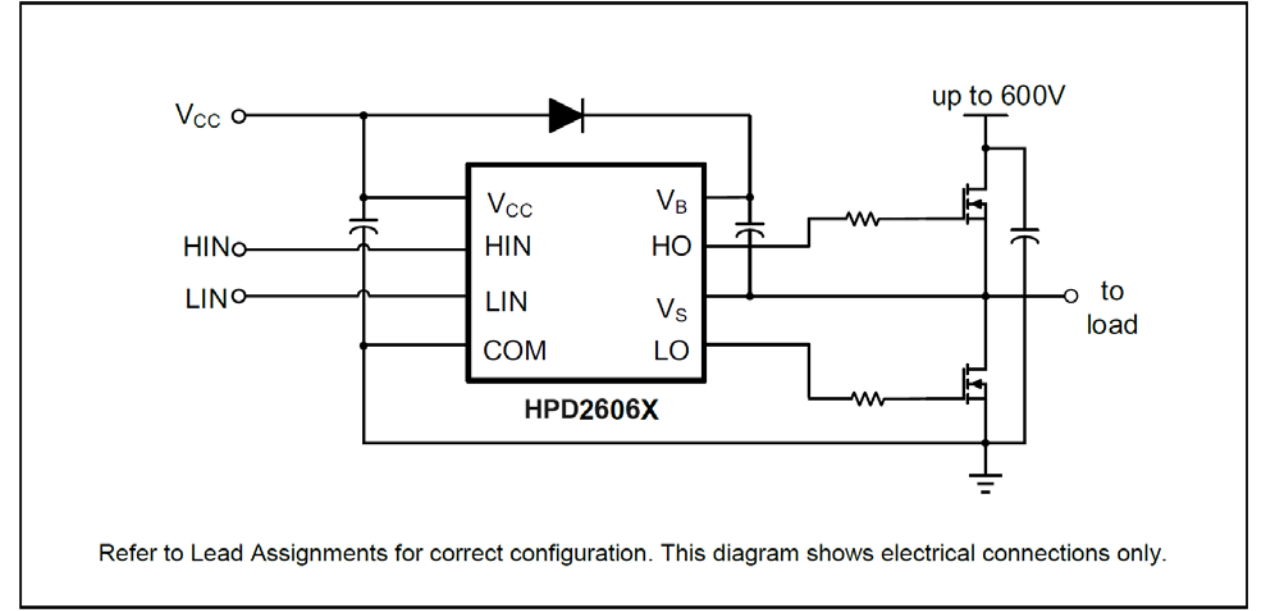

如下典型應用電路示意圖所示，半橋柵極驅動芯片HPD2606X通過自舉電路實現懸浮通道設計；芯片僅需集成電容與二極管即可構建高側懸浮供電通路，讓上管的驅動電路跟著源極電位一起浮動，始終給柵極提供穩定的驅動電壓；該設計無需額外配置隔離電源，可有效簡化系統結構并降低整體物料成本。

半橋柵極驅動芯片——HPD2606X典型應用電路示意圖

同時，為防止上下功率管在切換過程中出現直通現象，HPD2606X還設置了典型值為520ns的固定死區保護電路。在死區時間內，高側與低側輸出均被設置為低電平，可從時序上徹底避免導通重疊。

此外，輸出驅動器還具有高脈沖電流緩沖級，可加快柵極電容的充放電速度，從動態角度縮短開關過渡時間，進一步降低發生上下功率管重疊導通的概率。

死區時間設置示意圖

另外，如下導通損耗示意圖所示，MOSFET和IGBT等功率器件在導通與關斷過程中，電壓與電流的重疊區域會產生顯著的導通/關閉損耗。
而HPD2606X通過縮短傳播延遲以及優化上升/下降時間，即可有效減少這一重疊區間，從而降低開關損耗、提升系統效率。

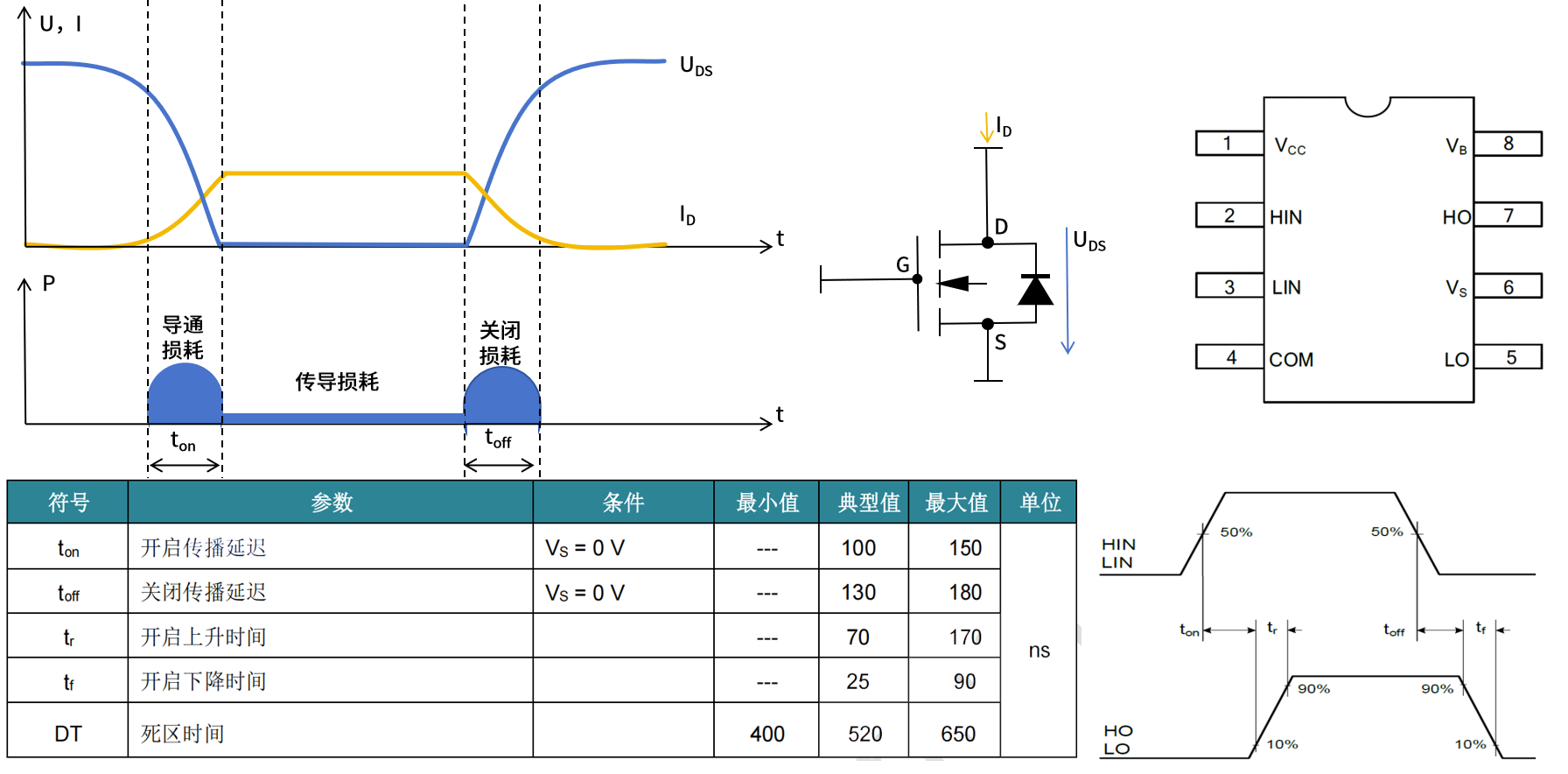

功率管導通損耗示意圖與HPD2606X的動態電氣特性
