突破高壓供電三大核心痛點！SQ27001FCC：100V 寬壓輸入 + 1A 大電流輸出的五大核心優勢

高壓輸入場景大電流降壓轉換效率低、小體積封裝難以兼顧寬壓與大電流適配、高壓工況下安全防護機制不完善，作為設備供電的核心組件，電源管理芯片的穩壓、穩流、能效控制、安全防護能力直接決定終端產品的穩定性、能效水平與小型化程度。作為矽力杰核心合作代理商，佰祥電子本期為您深度解析 SQ27001FCC 電源管理芯片。

SQ27001FCC 典型應用電路圖

一、原生集成：一體化架構設計，適配高壓降壓供電需求

SQ27001FCC 并非簡單的控制電路與功率器件的組合拼接，而是立足于隔離通信、汽車電子、高壓后級穩壓全場景需求的一體化原生架構設計。芯片原生集成低導通電阻主功率開關與同步整流開關、恒定導通時間控制模塊、瞬態 PWM 控制模塊、內部 4V LDO 穩壓模塊、2ms 內部軟啟動模塊、輸入欠壓鎖定模塊、逐周期峰值電流限制模塊、過溫自動恢復保護模塊。在 SO8E 緊湊封裝內實現了高集成、低成本、高能效、高可靠性的四重平衡，完美適配隔離通信偏置電源、次級高壓后級穩壓器、汽車系統的一站式解決方案。

SQ27001FCC 功能框圖

二、五大核心技術亮點，破解高壓降壓設計痛點

SQ27001FCC 擁有 7V 至 100V 超寬輸入電壓范圍，具備 1A 持續輸出電流能力，開關頻率可在 200kHz 至 600kHz 范圍內可編程調節，集成低導通電阻同步開關與瞬態 PWM 控制架構，全程工作在連續導通模式，采用 SO8E 小型化封裝。

亮點一：核心精準調控技術

芯片采用 ±2% 精度 1.225V 反饋參考電壓，覆蓋 - 40℃至 125℃全溫度范圍，通過 FB 引腳搭配電阻分壓可靈活配置輸出電壓，恒定導通時間控制可隨輸入電壓自適應調節，保障高壓工況下穩壓精度。

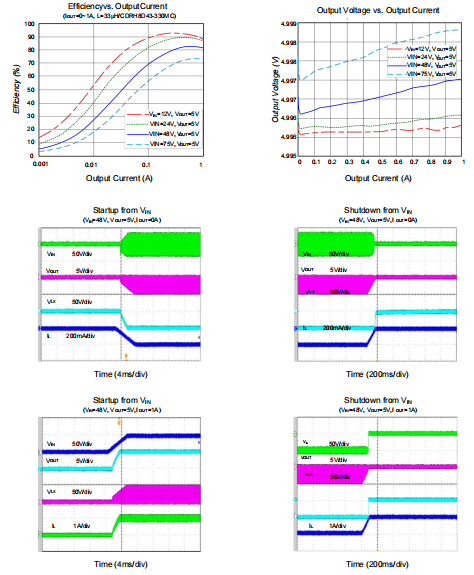

SQ27001FCC 效率特性曲線

亮點二：全工況高效運行控制

芯片集成 500mΩ 主開關與 240mΩ 同步整流開關，有效降低高壓工況導通損耗，全程保持連續導通模式穩定運行，支持 VCC 引腳輔助供電切換，大幅降低內部 LDO 功耗，全電壓范圍保持高效轉換。

亮點三：輸出性能優化功能

芯片具備 2ms 內部軟啟動機制，可有效限制啟動浪涌電流，瞬態 PWM 架構帶來快速負載瞬態響應能力，可編程開關頻率可平衡效率與外圍器件體積，適配不同應用需求。

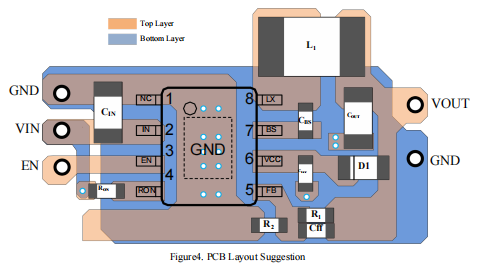

SQ27001FCC 推薦 PCB 布局圖

亮點四：超低啟動與靜態功耗

芯片輸入欠壓鎖定閾值為 6.3V，低電壓即可完成啟動，EN 引腳具備 1.225V 精準啟動閾值與 0.25V 遲滯，關斷電流最大僅 30μA，滿足高壓設備低功耗待機與啟停需求。

亮點五：全維度硬件安全保護

芯片集成逐周期峰值電流限制保護，高端 FET 峰值限流可達 2.2A，內置 150℃過溫關斷保護且具備 15℃遲滯自動恢復功能，配備輸入欠壓鎖定與輸出異常限流折返保護，全方位防護高壓系統安全。

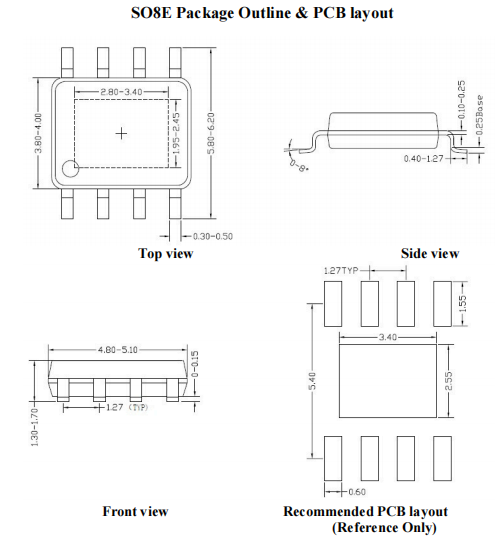

SQ27001FCC 封裝外形尺寸圖

三、產品核心價值與定位

總體而言，SQ27001FCC 絕非一款簡單的 “電源管理芯片”，而是矽力杰針對高壓降壓供電場景，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精準工程取舍，充分體現了矽力杰在電源管理芯片領域的深厚技術底蘊。該芯片適用于隔離通信偏置電源、次級高壓后級穩壓器、汽車系統場景。作為矽力杰的核心合作代理商，佰祥電子不僅提供原裝正品的 SQ27001FCC 全系列芯片，更將持續結合客戶的實際產品應用場景，提供從器件選型、原理圖評審、PCB Layout 指導到系統級 Debug 的全方位技術支持，助力您的通信電源、汽車電子設備在高壓供電領域?qū)崿F(xiàn)更高效、更可靠的落地。隨著工業控制、車載電子向 100V 級高壓化、大電流、小型化方向發展，寬壓輸入高壓同步降壓轉換器成為供電設計剛需，SQ27001FCC 憑借超寬壓輸入、1A 大電流、全場景防護特性，成為高壓降壓供電選型的優選方案。
