一、行業背景與項目概況

1.1行業背景與核心需求

我國是全球最大的水泥制品生產國，市政排水、農田水利、工業園區建設等領域年需求旺盛，其中混凝土預制構件（路緣石、護坡磚、疊合板等）占比超60%。隨著城市化進程推進與“新基建”政策落地，水泥制品行業正擺脫傳統粗放式生產模式，向自動化、精細化、綠色化轉型，對預制構件生產的配料精度、成型質量、生產效率及合規管控提出更高要求。

當前，水泥制品自動化生產線已成為行業主流，但部分老舊生產線仍采用無網口PLC作為核心控制單元，歐姆龍CP1H系列PLC憑借高可靠性、強抗干擾性，廣泛應用于水泥制品配料、攪拌、成型、養護等環節。然而，該系列老舊型號僅配備單一圓形串口，無以太網接口，無法滿足Modbus TCP設備聯網、多設備協同及遠程運維需求，成為制約企業數字化升級、提升生產效率的關鍵瓶頸，亟需通過專用模塊實現串口與以太網的無縫對接。

1.2項目概況

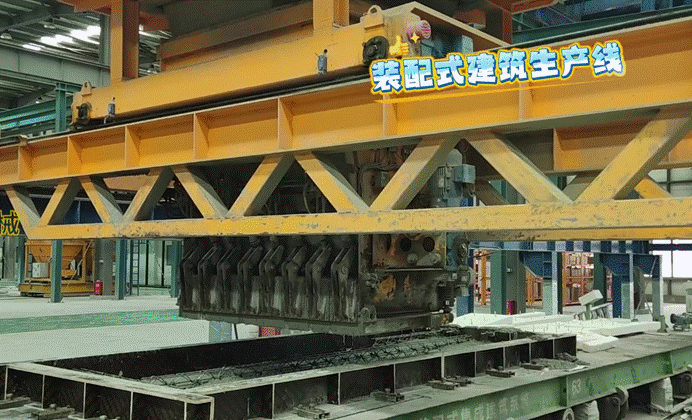

本項目為華北某中型水泥制品廠預制構件生產線升級工程，該生產線主要負責市政路緣石、護坡磚及小型建筑疊合板的自動化生產，核心配置如下：

核心控制單元：歐姆龍CP1H-XA40DT-D PLC，僅配備1路RS-232圓形DB9串口，負責混凝土配料計量、雙軸攪拌、定量布料、高頻振動成型及脫模輸送的邏輯控制，支持Hostlink、Modbus RTU協議，無法實現多設備并發通訊，且不占用PLC通訊口的擴展需求突出；

現場監控終端：Modbus TCP工業觸摸屏，用于現場工藝參數（混凝土配比、攪拌時間、振動頻率、養護溫度）調試、設備運行狀態監控及異常報警，僅支持以太網通訊，需實時同步PLC數據，適配生產線雙場景切換需求；

上位管理系統：工控機+SCADA系統（組態王），基于Modbus TCP協議，實現生產數據采集、工藝參數追溯、生產報表自動生成，需遠程監控PLC運行狀態及生產線產能數據，支持主流SCADA軟件接入；

工況特征：生產線24小時連續作業，車間存在大量水泥粉塵、機械振動及強電磁干擾，養護區溫度維持在40-60℃，對通訊設備的防塵性、抗干擾性、穩定性要求嚴苛，且禁止大規模停產改造，需實現快速部署。

1.3項目核心目標

打通歐姆龍CP1H PLC與觸摸屏、上位機的通訊鏈路，實現三者雙向并發通訊，確保工藝數據實時同步，支撐預制構件雙場景生產需求；

實現PLC程序遠程下載、上載與在線調試，替代現場電纜接線操作，降低運維成本與停產風險，適配水泥車間粉塵環境下的運維需求；

不修改PLC原有控制程序，采用即插即用設計快速部署調試，最大限度減少停產影響，保障生產連續性；

實現工藝數據自動采集與全流程追溯，提升預制構件生產精度與質量穩定性，降低材料浪費，契合水泥制品行業精細化生產需求。

二、項目痛點、選型與實施過程

2.1核心技術痛點

協議與接口雙重壁壘：PLC采用RS-232串口+Hostlink/Modbus RTU協議通訊，觸摸屏、上位機采用Modbus TCP以太網協議，兩者傳輸方式、幀格式差異顯著，無法直接互聯互通；同時，PLC唯一的圓形串口無法支撐本地操作、遠程管控與程序調試的并發訪問，形成數據孤島，工藝數據無法實時上傳，難以實現預制構件生產的精準管控與參數追溯。

運維成本高、停產風險大：傳統PLC程序調試需技術人員到現場通過專用電纜連接，受車間粉塵、設備布局限制，單次運維耗時超2小時，月均運維成本達4000元；若更換帶網口的新型PLC，需投入7萬元設備成本，且停產5天以上，綜合損失超15萬元，與企業降本增效、連續生產的需求嚴重背離。

生產精度不足、數據追溯缺失：工藝參數（配料比例、攪拌時間等）依賴人工手抄記錄，誤差率達3.5%，易導致預制構件尺寸偏差、強度不達標，返工成本高；數據無法實時追溯，難以優化生產工藝，不符合水泥制品行業質量管控要求，且無法適配雙場景生產的參數快速切換需求。

2.2方案選型

經多輪技術論證、兼容性測試及行業案例參考，最終選用遠創智控YC8000-CP以太網模塊作為核心通訊轉換設備，該模塊專為歐姆龍CP1H系列PLC量身設計，完美適配水泥制品生產工況與需求，核心優勢如下：

接口與并發兼容：集成1路RS-232圓形DB9串口（精準匹配CP1H PLC編程口）、1路復用串口（供觸摸屏接入）與1路10/100M自適應RJ45以太網口，采用即插即用設計，不占用PLC通訊口，支持最大10個上位機連接，可同時連接觸摸屏、上位機、編程電腦，徹底解決串口資源匱乏與多設備并發通訊問題。

協議轉換高效便捷：作為高性能以太網轉換器，內置串口轉以太網與以太網橋接器核心功能，實現Hostlink/Modbus RTU與Modbus TCP、FINS以太網協議的雙向透明傳輸，無需額外開發通訊程序，自動識別PLC型號與串行參數，無需手動配置，直接適配水泥行業主流SCADA軟件與觸摸屏，快速打通數據鏈路。

工業級高可靠性：采用35mm標準導軌安裝，可通過PLC直接供電（功耗低，無需外接電源）；工作溫度范圍0-60℃，具備防塵、抗電磁干擾、抗振動性能，平均無故障時間（MTBF）超10萬小時，適配水泥車間粉塵、高溫、強干擾、24小時連續作業工況。

便捷運維與擴展：支持WEB服務器（默認IP可靈活配置）與專用配置工具BCDevice進行參數設置和運行診斷，操作便捷，無需專業編程基礎；支持固件在線升級，終身免費迭代，可靈活對接新增的質量檢測設備，適配預制構件雙場景生產的擴展需求。

2.3實施過程

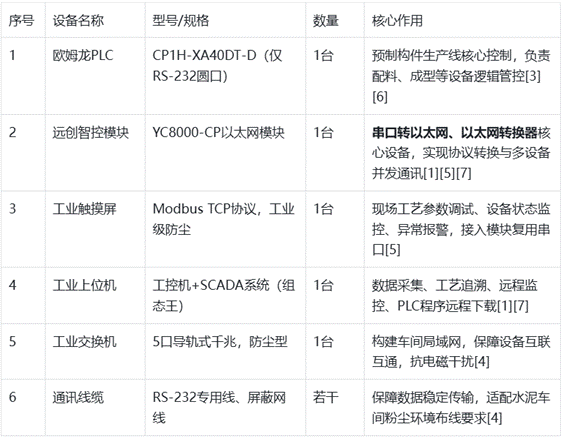

2.3.1硬件配置清單

2.3.2部署與調試步驟

硬件安裝：斷電狀態下，將YC8000-CP模塊安裝于35mm標準導軌，用RS-232專用線將模塊DB9母口直接插入CP1H PLC的通訊口，將觸摸屏接入模塊復用串口，確保接觸良好；將工業交換機安裝于車間指定區域，做好防塵防護。

網絡組網：用屏蔽網線連接模塊RJ45口、上位機至工業交換機，統一規劃IP地址至同一網段，構建穩定的車間局域網，避免電磁干擾影響數據傳輸，確保模塊與上位機、觸摸屏互聯互通。

參數配置：系統上電后，通過電腦瀏覽器訪問模塊默認IP，進入WEB配置界面，或使用專用配置工具BCDevice，模塊自動識別PLC型號與串行參數，無需手動配置，設置通訊協議為Hostlink/Modbus RTU轉Modbus TCP，匹配串口波特率等參數，無需修改PLC原有控制程序。

聯調測試：通過CX-Programmer軟件遠程下載PLC程序，測試通訊穩定性；操作觸摸屏驗證工藝參數讀寫、設備狀態監控及雙場景參數切換功能；在上位機SCADA系統中配置設備，測試生產數據實時采集、報表生成功能，全程耗時1小時，實現不停產升級，最大限度降低對生產的影響。

三、網關功能介紹

遠創智控YC8000-CP以太網模塊是專為歐姆龍CP1H系列PLC設計的專用串口轉以太網網關，核心功能深度適配水泥制品預制構件生產場景，聚焦協議轉換、便捷運維與生產適配，具體如下：

核心協議轉換功能：內置以太網橋接器功能，實現RS-232串口數據與以太網TCP/IP數據的雙向透明傳輸，高效完成Hostlink/Modbus RTU與Modbus TCP、FINS以太網協議的轉換。作為核心以太網轉換器，無需額外編程即可實現PLC與觸摸屏、上位機的無縫通訊，同時支持PLC程序遠程下載，打通預制構件生產“設備-管控”數據鏈路，助力工藝追溯與質量管控。

多設備并發兼容：支持最大10個上位機連接，可同時滿足觸摸屏、上位機、編程電腦的并發訪問需求，不占用PLC通訊口，完美兼容歐姆龍CP1H全系列PLC及水泥行業主流SCADA軟件、工業觸摸屏，無需額外適配驅動，系統擴展性強，可靈活對接新增的質量檢測設備，適配預制構件雙場景生產需求。

便捷運維與狀態監控：支持WEB頁面與專用配置工具兩種配置方式，自動識別PLC參數，簡化配置流程，無需專業編程基礎；配備電源、串口、以太網狀態指示燈，實時反饋設備運行狀態，便于技術人員快速定位與排查通訊故障，減少現場運維頻次，適配水泥車間粉塵環境下的運維需求。

工業級安全與工況適配：內置數據校驗機制，可有效抵御車間強電磁干擾、機械振動，確保工藝數據傳輸?shù)臏蚀_性與完整性；支持固件在線升級，終身免費迭代，適配水泥行業技術升級與生產需求；低功耗設計，PLC直接供電，簡化布線，降低故障點，適配24小時連續作業工況，防塵性能契合水泥車間環境。

四、技術架構設計

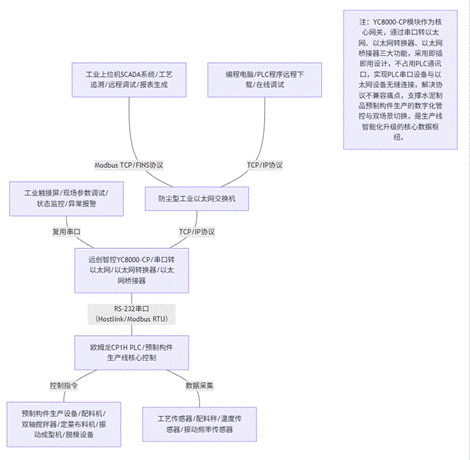

4.1系統結構拓撲圖

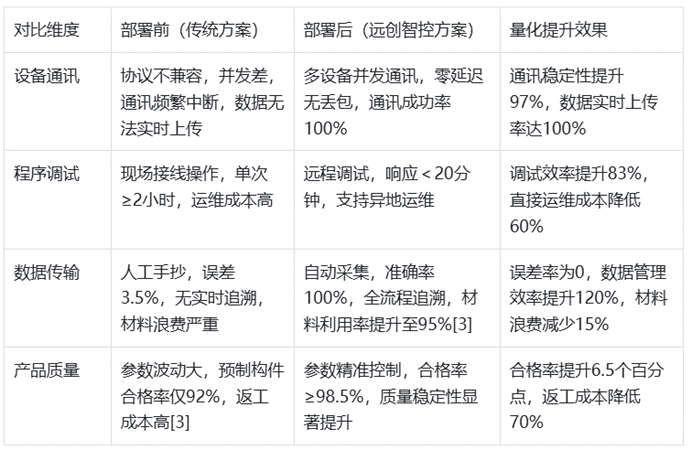

五、應用效果前后對比

六、網關未來發展趨勢

隨著水泥制品行業智能化、精細化轉型持續深入，結合行業發展需求與技術升級方向，串口轉以太網、以太網轉換器類網關設備將朝著以下四大方向發展，更好地賦能水泥制品行業高質量發展：

智能化與邊緣計算融合：未來網關將深度集成輕量級邊緣計算引擎，實現預制構件生產工藝數據的本地預處理、異常智能預警（如配料比例失衡、振動頻率異常），結合AI算法優化生產參數，提升產線自主運維能力，適配水泥制品雙場景生產的精細化管控需求。

安全與合規強化：針對水泥行業質量追溯與生產安全要求，網關將全面升級安全防護體系，新增TLS/SSL加密通訊、雙向身份認證、訪問權限精細化管控、數據加密存儲等功能，確保工藝數據、生產數據的安全與可追溯，符合《工業互聯網安全標準體系》要求。

國產化與多協議生態拓展：依托國產芯片與核心元器件的技術突破，加速網關國產化替代進程，實現核心部件自主可控；同時擴展對PROFIBUS、CANopen等更多工業總線協議的支持，構建開放、兼容的多協議轉換生態，適配水泥制品行業多品牌設備協同與雙場景生產需求。

七、結論

本項目通過引入遠創智控YC8000-CP以太網模塊，成功破解了歐姆龍CP1H系列無網口PLC在水泥制品預制構件生產中面臨的協議不兼容、串口資源匱乏、運維效率低下、質量管控不足等核心痛點。該模塊作為關鍵的串口轉以太網、以太網轉換器、以太網橋接器設備，憑借即插即用、協議轉換高效、多設備并發兼容及工業級高可靠性，實現了PLC與觸摸屏、上位機的無縫聯網與數據互通，打通了預制構件生產全流程的數據鏈路，適配雙場景生產需求。

該技術方案無需修改PLC原有程序，具有改造成本低廉、部署周期短、運維高效、適配水泥車間惡劣工況等顯著優勢，既滿足了水泥制品行業數字化升級、質量追溯的核心需求，又保障了預制構件生產線24小時連續穩定運行，契合企業降本增效、提升產品競爭力的目標。其成功應用為水泥制品行業及類似流程工業場景中老舊PLC設備的網絡化改造提供了一套高效、經濟、可行的工程解決方案。

未來，隨著串口轉以太網、以太網轉換器技術的持續迭代與水泥制品行業智能化轉型的深入推進，此類網關設備將在預制構件生產、混凝土攪拌等場景中發揮愈發重要的作用，持續賦能水泥制品企業實現高效、精準、綠色、可追溯的生產目標，推動我國水泥制品行業向高質量發展邁進，支撐基礎設施建設與“雙碳”目標落地。

相關技術交流請給武工留言
