引言：

在國產化加速的工業新時代，需要從核心芯片到操作系統實現全棧自主可控。眺望電子發布上線RK3588麒麟全功能主板，集高性能、國產化、工業級于一體，以安全可靠的國產算力底座，賦能邊緣計算與萬物互聯的無限可能。

RK3588麒麟全功能主板

主板基于瑞芯微 RK3588 核心板，適配銀河麒麟V10國產操作系統。集 8K 顯示、5G 互聯、千兆網口、多路 USB/串口于一身，打造純國產工業硬件解決方案。

二、功能介紹

2.1上電開機

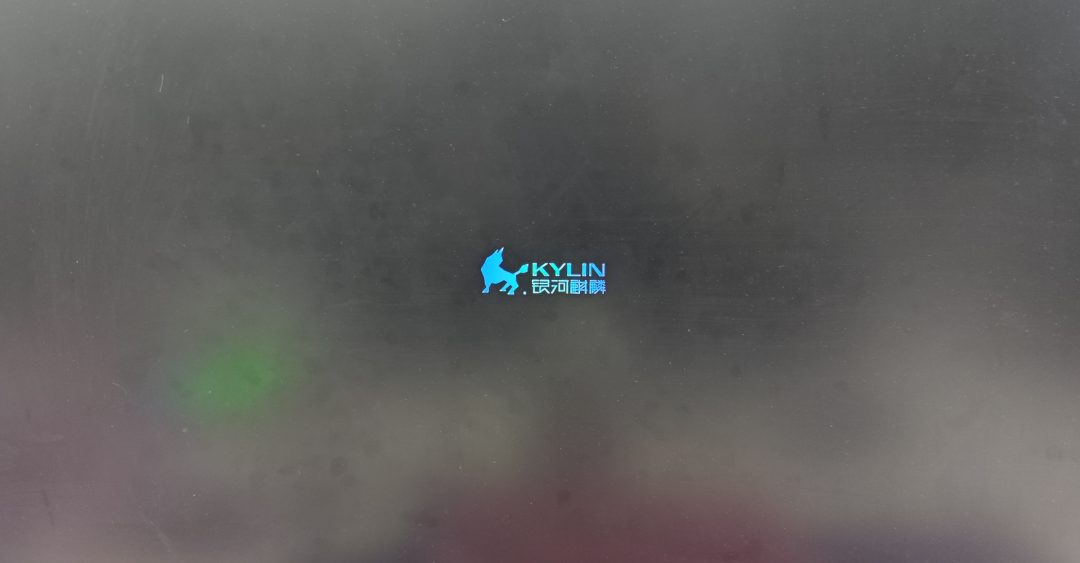

底板接入配套的12V電源適配器，自動開機啟動。

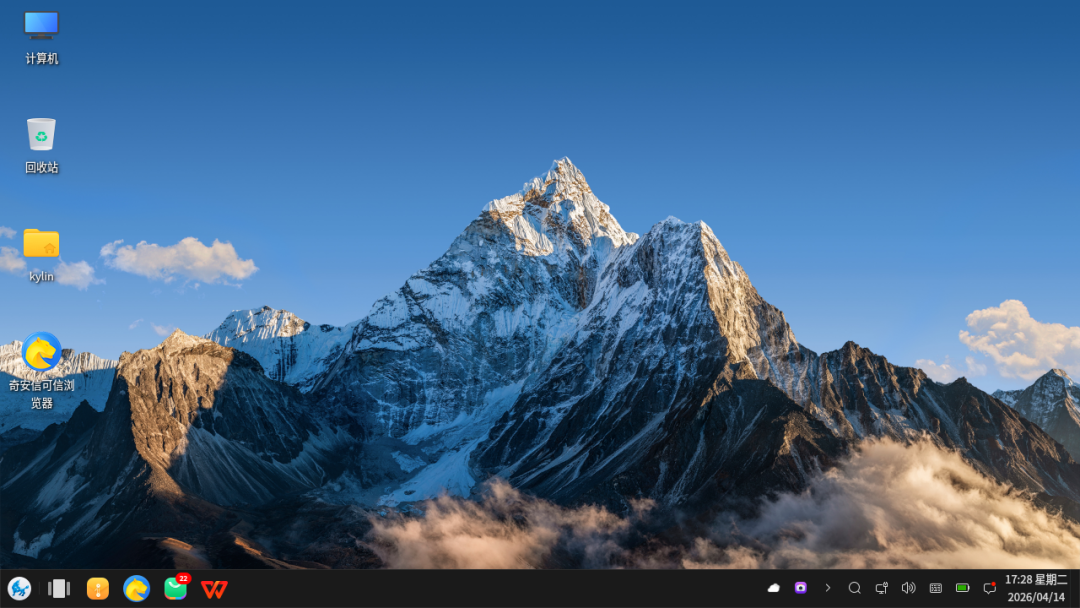

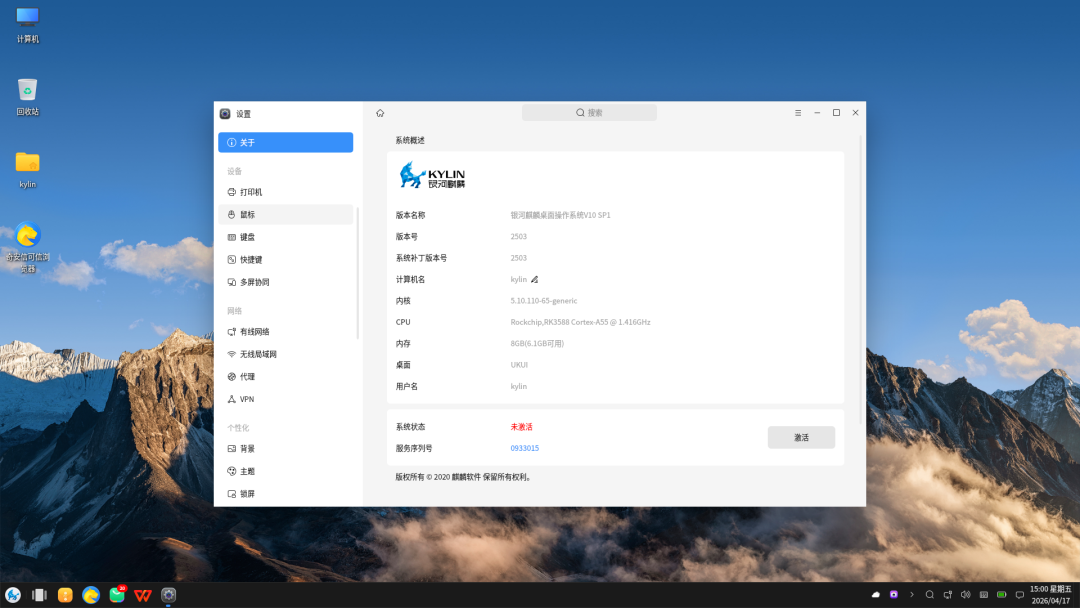

快速開機啟動后，進入經典的銀河麒麟V10桌面。查詢?cè)O(shè)備信息可見RK3588處理器搭載銀河麒麟V10 SP1 2503基線版版本桌面系統。

2.2存儲擴展能力

存儲器
EMMC
TF卡
M.2 PCIe 3.0

2.2.1 板載EMMC

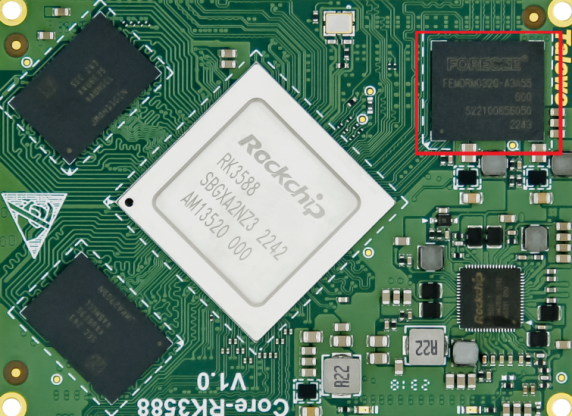

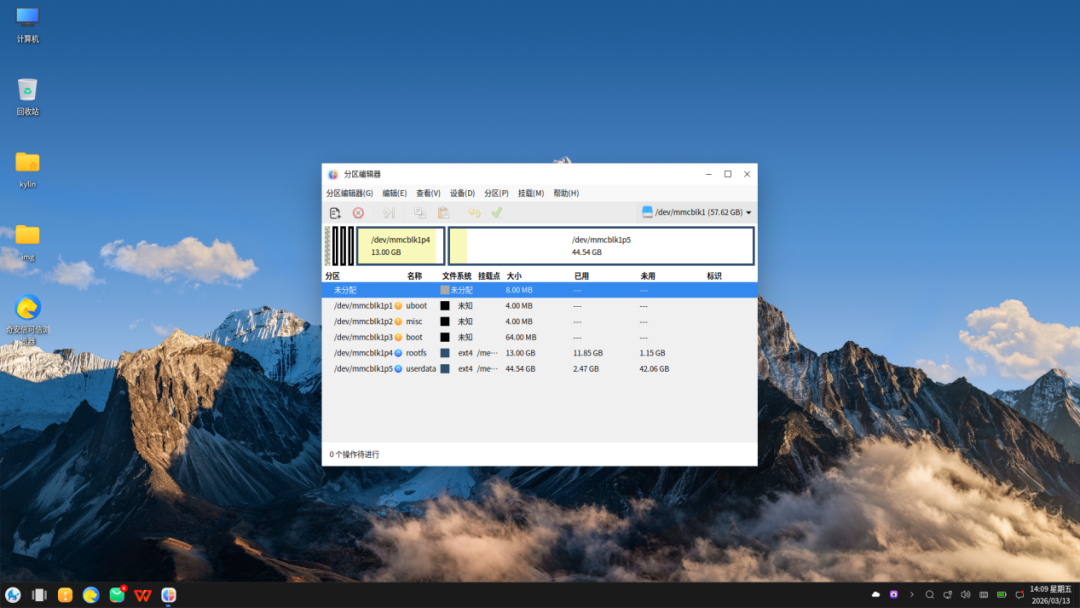

核心板默認貼片集成16GB LPDDR4內存顆粒，64GB eMMC存儲器，系統則安裝在eMMC中。點擊左下角的“開始圖標”，選擇打開“分區管理器”即可在圖形界面查看磁盤空間。

2.2.2 TF卡接口

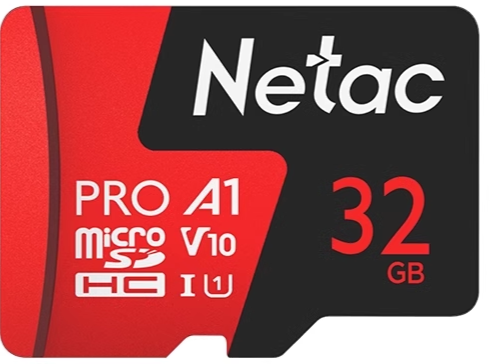

底板上板載一路TF卡接口，支持 TF 卡 便捷擴展，便于現場維護與日志導出。

查看TF卡內容：

root@kylin:~#ls-l /media/kylin/0198-0820/

2.2.3 M.2 PCIe 3.0接口

板載 M.2 PCIe 3.0 高速接口，支持大容量 NVMe 固態硬盤或算力卡擴展，下面使用PCIe3.0轉固態硬盤模塊進行驗證。

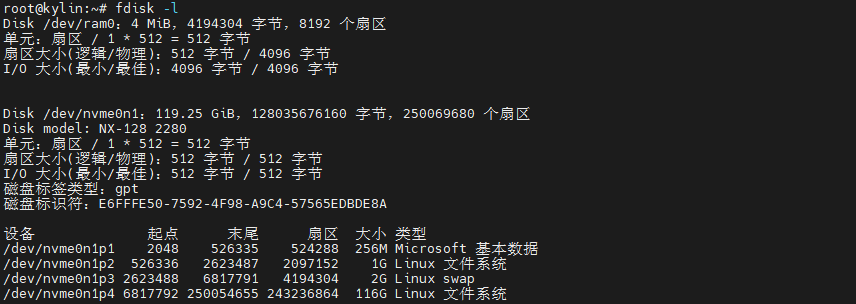

查看磁盤信息：

root@kylin:~# fdisk -l

2.3網絡通訊接口

板載2路千兆以太網，搭載AW-XM458 WiFi6模塊，支持4G全網通。

網絡通訊
2*千兆網口
wifi&藍牙
4G

2.3.1 千兆網口

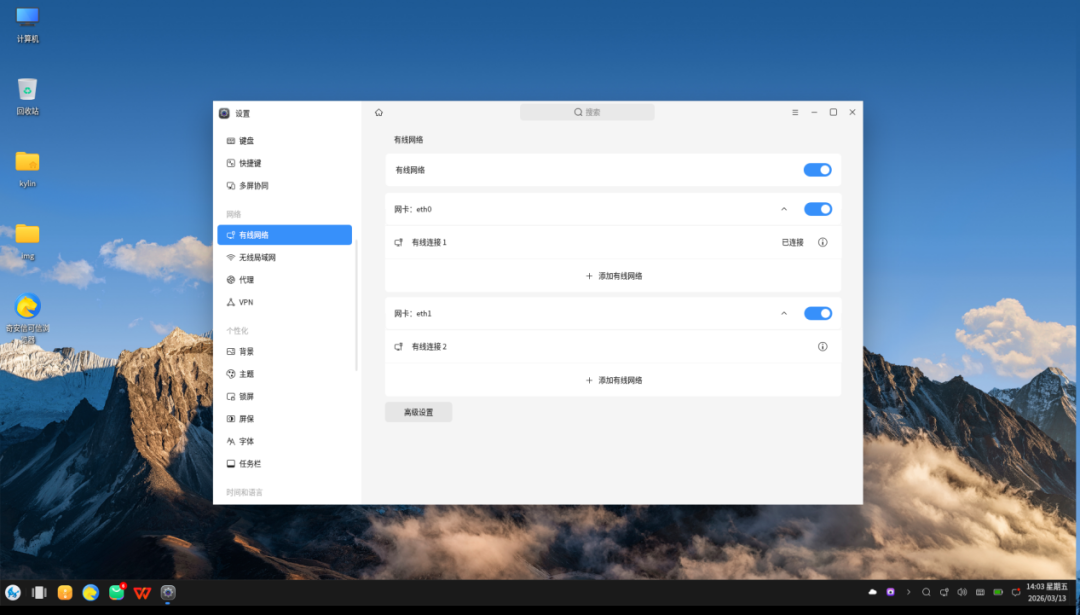

板載兩個千兆以太網接口入，查好網線后，系統后點擊左下角“開始”圖標，打開設置頁面，選擇“有線網絡”，即可開始進行有線配網操作。

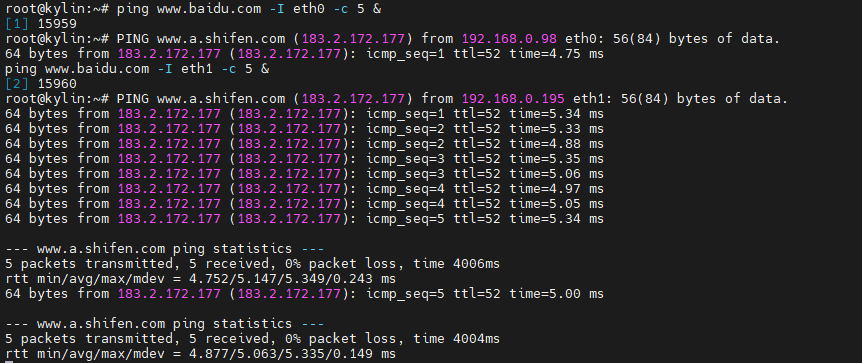

對eth0/eth1同時進行網絡連接。

root@kylin:~# ping www.baidu.com -I eth0 -c 5 &

root@kylin:~# ping www.baidu.com -I eth1 -c 5 &

2.3.2 WiFi&藍牙功能

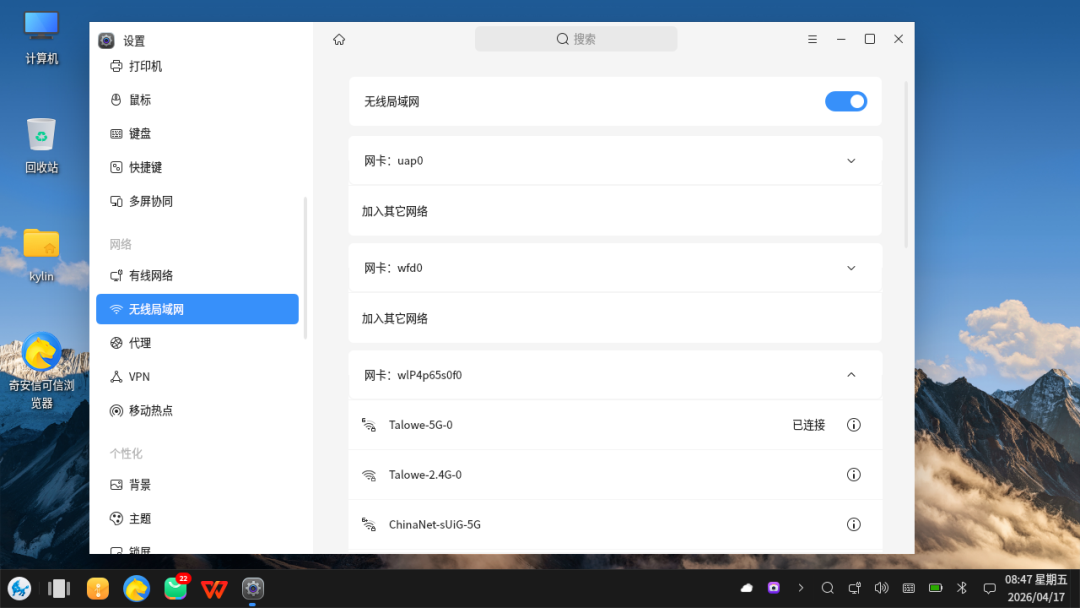

進入系統后點擊左下角“開始”圖標，打開設置頁面，選擇“無線局域網”，將其中的AP節點uap0和wfd0關閉，選擇到最下方的無線網卡，即可開始進行無線聯網操作。

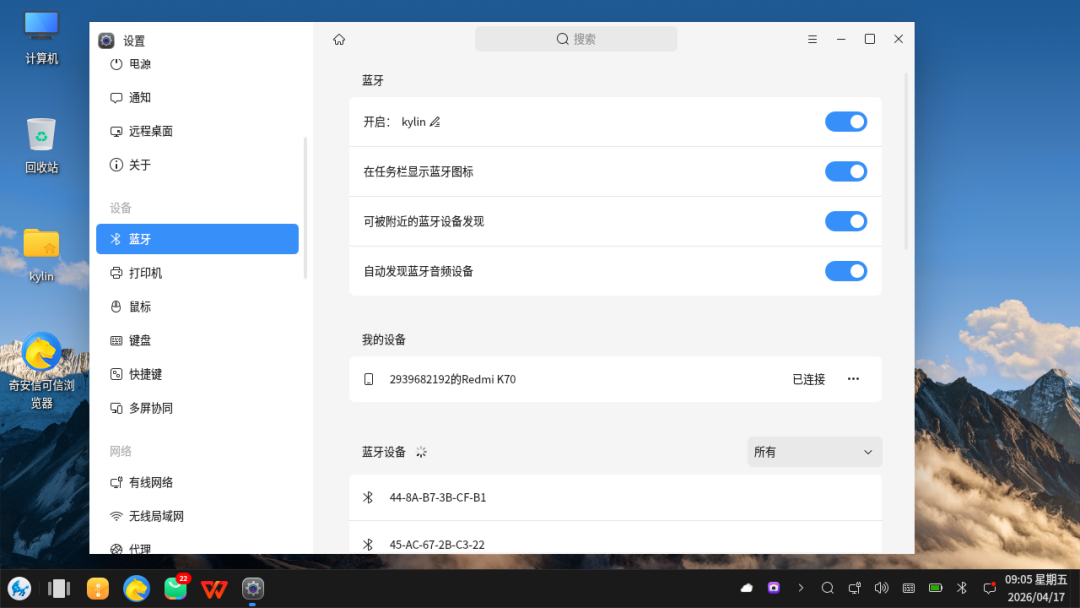

選擇“藍牙”，開啟藍牙功能后，即可發現可匹配連接的藍牙設備。

2.3.3 4G功能

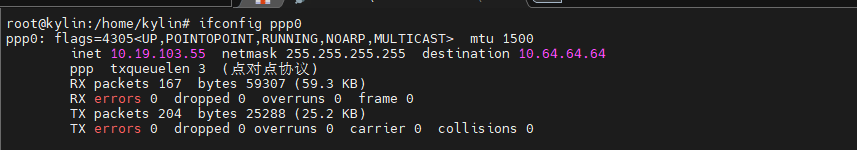

4G測試使用移遠EC20模塊進行測試，測試前將4G模塊與接入天線，再連接底板接口中，并將SIM卡接口SIM卡槽中，默認開機自動撥號。

root@kylin:~# ./yuga.lte-pppd

2.4多媒體功能

板載 HDMI OUT 高清顯示接口，支持 8K 超清視頻輸出；集成 MIC 音頻輸入與 SPKOUT 揚聲器輸出。

多媒體
MIC
SPKOUT
HDMI OUT	?

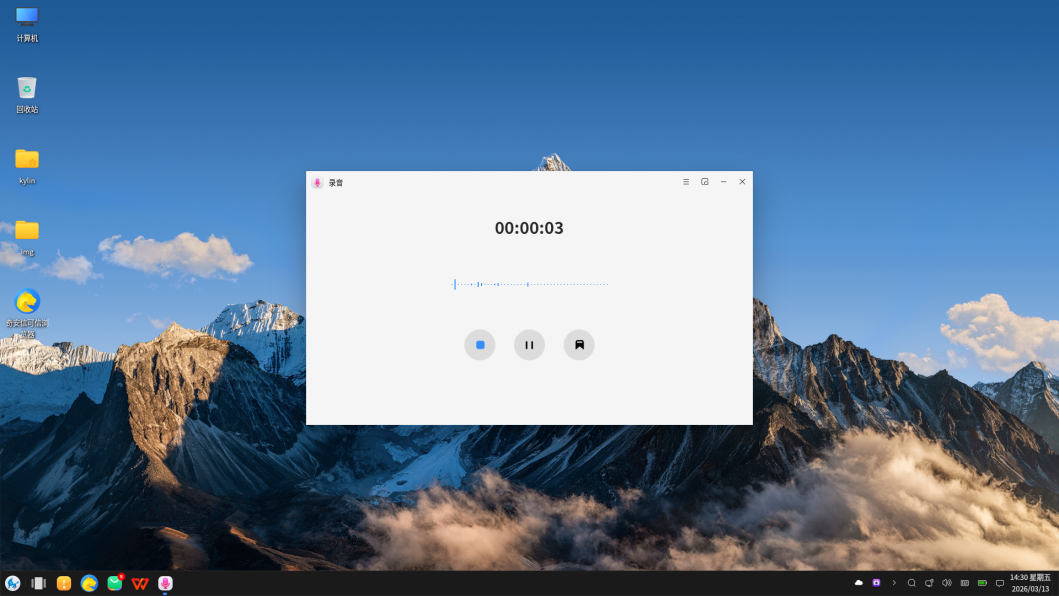

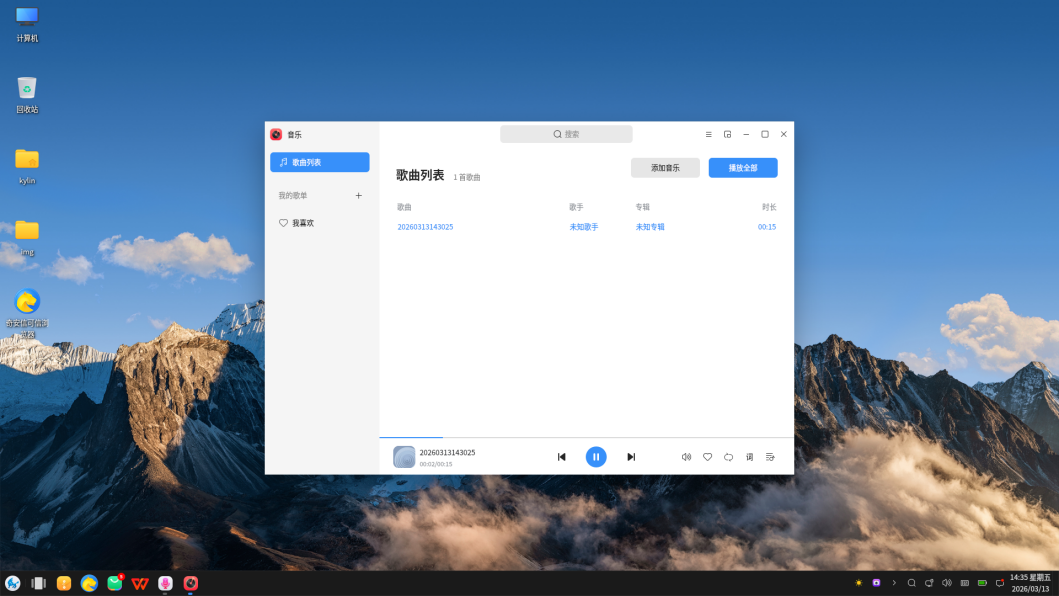

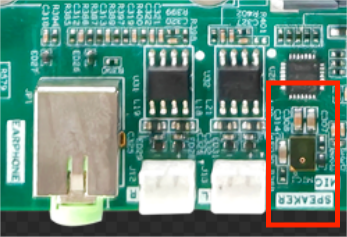

2.4.1 MIC錄音進入系統后點擊左下角“開始”圖標，打開錄音功能即可開始錄音操作 2.4.2 SPKOUT輸出 板載一路耳機接口和一路喇叭接口，進入系統后點擊左下角“開始”圖標，打開音樂功能即可使用音頻播放功能。

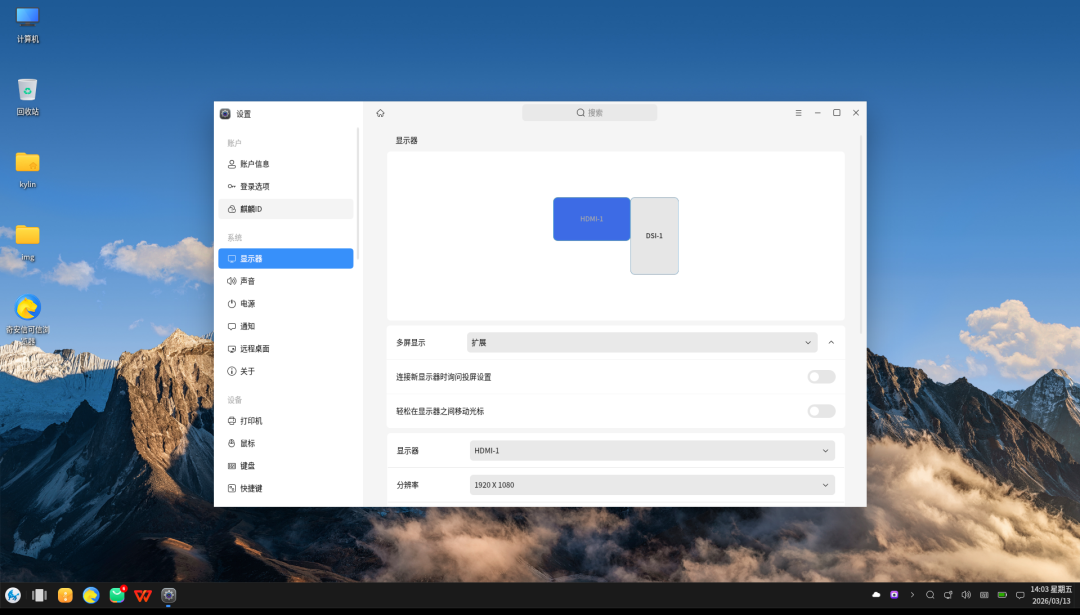

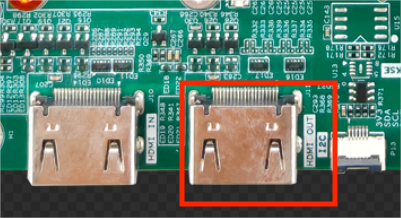

2.4.3HDMI 顯示 板載一路HDMI OUT接口，進入系統后點擊左下角“開始”圖標，打開設置頁面，選擇“顯示器”，即可對屏幕設備進行分辨率調整操作。

2.5工業接口

主板集成 USB、CAN、RS485、RS422、RS232 及 UART全規格工業接口，全面兼容現場總線與串行外設，滿足嚴苛環境下的工業控制需求。

工業接口
USB
CAN
RS485
RS422
RS232
UART

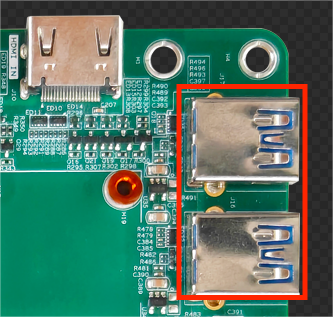

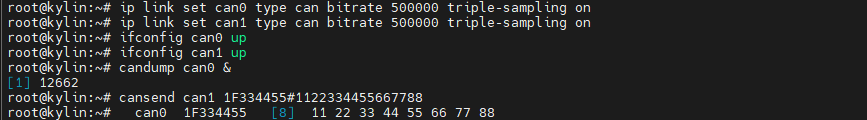

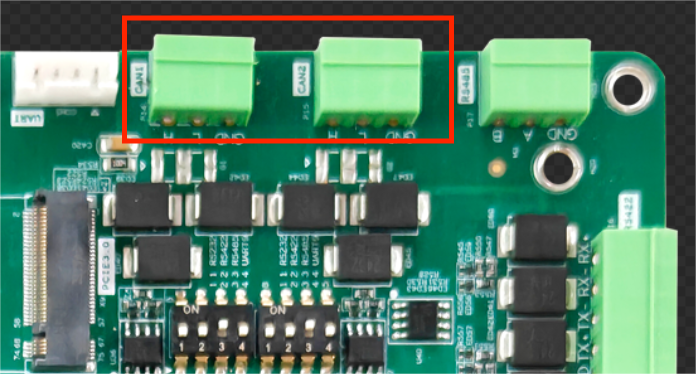

2.5.1USB： 板載2路USB3.0 HOST與一路全功能TYPE-C?？梢杂糜谶B接USB鼠標、USB鍵盤、U盤等設備，并支持以上設備的熱拔插。 2.5.2 CAN 板載兩路CAN接口，通過將底板上的CAN1和CAN2接口連接起來，驗證它們之間的通信。 2.5.3 RS485/RS422/RS232/UART

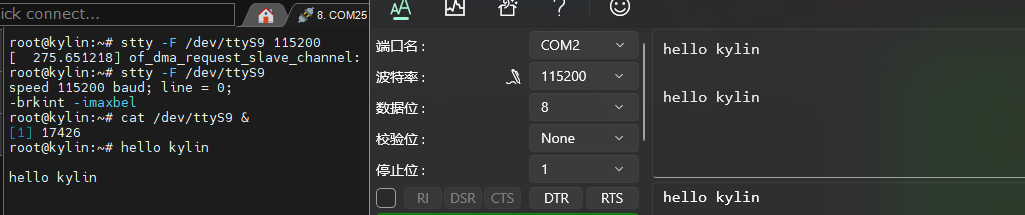

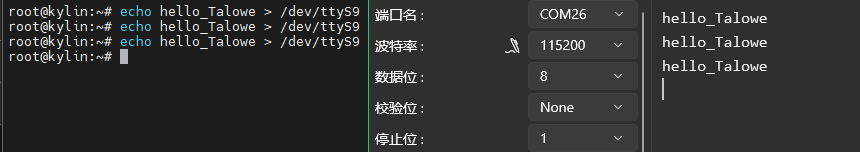

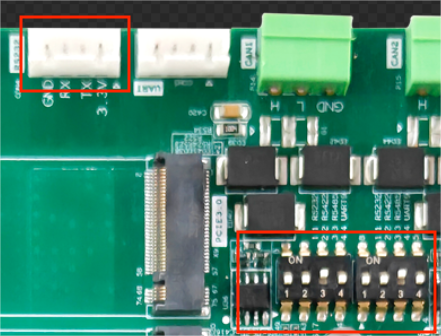

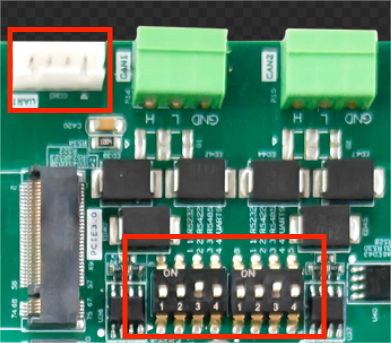

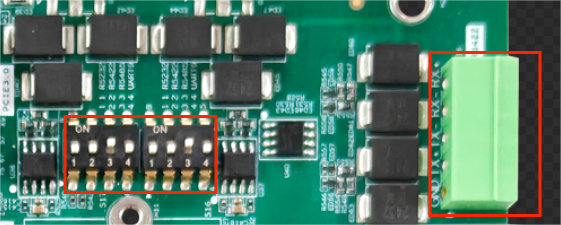

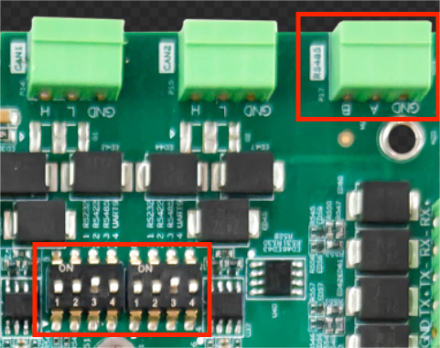

板載一路 RS485 接口，一路 RS422 接口，一路 RS232 接口和一路 UART接口。使用對應的信號轉換器進行串口收發驗證。

2.6其他功能

為保障主板工業場景應用可靠性，同時集成軟件看門狗、溫度監測、智能調頻及 RTC 等功能。

其他
看門狗	-
溫度	-
調頻	-
RTC

2.6.1 看門狗

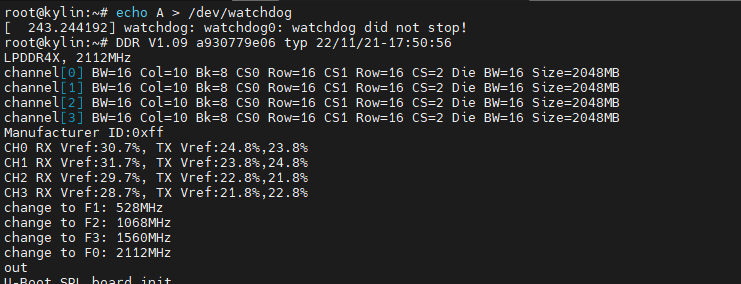

底板配置了看門狗，定期的查看芯片內部的情況，一旦發生錯誤就發出重啟信號。2.6.2溫度監測
RK3588 芯片內部CPU支持通過系統接口讀取溫度信息，可用作動態調頻或FAN風扇控制反饋。2.6.3 CPU調頻
RK3588 是8核處理器，查看當前CPU頻率：

root@kylin:~#cat/sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_cur_freq

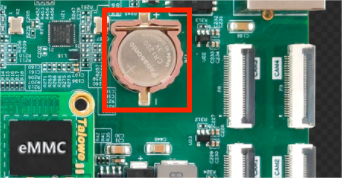

2.6.4 RTC
板載一路RTC，用于保持系統的日期和時間，查看系統時間

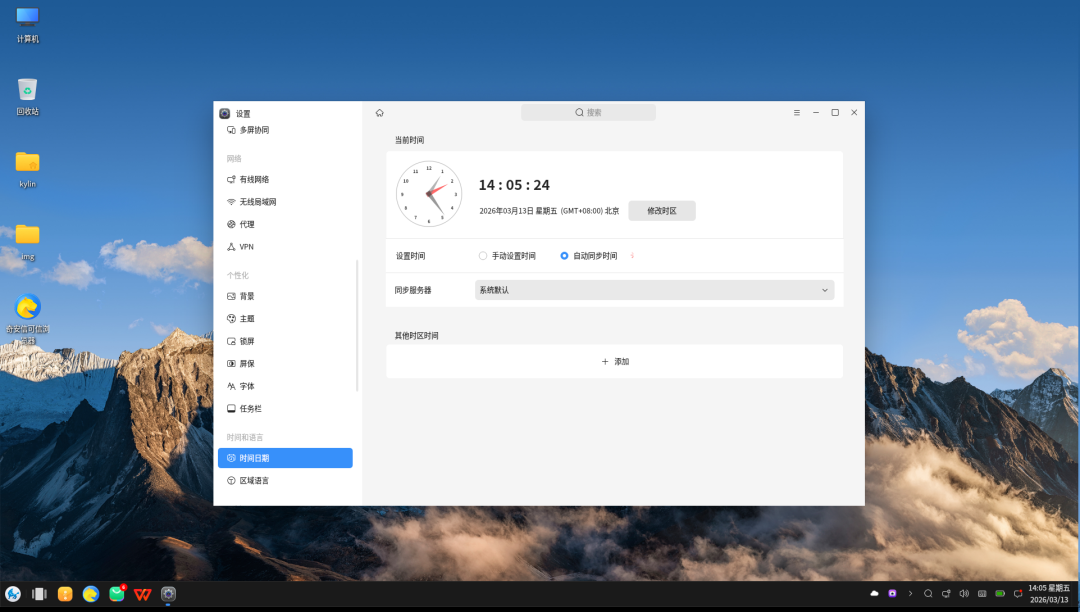

進入系統后點擊左下角“開始”圖標，打開設置頁面，選擇“時間日期”，即可打開系統時間設置界面進行系統時間設定。

總結

RK3588麒麟全功能主板的上線，真正實現 “全國產 + 工業級 + 高可靠” 三大核心技術融合，軟硬件全棧自主可控。

眺望電子將持續深耕，聚焦客戶需求進行技術創新，推出更多高可靠、高安全的國產化硬件產品，同時提供載板定制化服務。并與合作伙伴深度適配，形成 “芯片 - 板卡 - 系統 - 軟件” 全棧國產化解決方案生態。
