HUD（抬頭顯示器）在強光環境下不僅面臨“看不清”的問題，更關鍵的是太陽光經過光學系統后被放大，形成局部高輻照，導致溫升、性能漂移甚至材料失效。相比不可控的自然光環境，Luminbox太陽光模擬器能夠提供穩定光譜、可調輻照度和可控入射角，從而在實驗室中高精度復現真實日照條件，使測試結果更具可重復性和可比性。

車載HUD（抬頭顯示器） 太陽負載測試

太陽光如何進入車載HUD

luminbox

在真實駕駛中，太陽光并不會始終正對HUD（抬頭顯示器） 光學系統。車輛行駛過程中，轉向、坡度變化、時間變化都會讓陽光以不同角度進入系統。當陽光以特定角度進入時，可能在光學路徑中被“聚焦”，在屏幕或關鍵光學元件上形成局部高輻照區域。

這類情況通常被稱為worst-case angle（最壞入射角），往往出現在離軸入射（off-axis sunlight）條件下。相比正軸光，離軸光更容易在復雜光路中形成異常聚焦，從而帶來更高的worst-case irradiance（最壞輻照強度）。

因此，如果測試只覆蓋正面光照，就很容易低估系統的真實風險。接近真實路況的測試必須覆蓋不同入射角，尤其是離軸光條件。

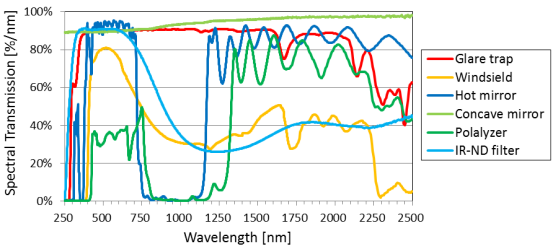

汽車HUD（抬頭顯示器）系統中常見的光譜透射率曲線

車載HUD測試三個關鍵變量

luminbox

了解太陽光如何進入汽車HUD（抬頭顯示器） 后，要在實驗環境中盡可能接近真實太陽負載，就必須從工程角度同時控制三個核心變量：光譜、入射角和輻照度。

光譜（Spectrum）
真實太陽光包含連續光譜，不同波段對材料的吸收能力不同。如果光源光譜不匹配，測試結果會偏離真實情況，尤其是在熱響應評估中。

入射角（Incident Angle）
入射角直接決定光在光學系統中的傳播路徑。不同角度可能導致完全不同的能量分布，甚至產生局部聚焦現象。因此需要進行角度掃描，而不是單一角度測試。

輻照度（Irradiance）
輻照度代表單位面積接收到的能量，是影響溫升的直接因素。測試中不僅要控制平均輻照度，還要關注局部峰值。

這三個變量共同決定了測試是否“像真實太陽”。只有同時控制，才能讓實驗結果具備參考價值。

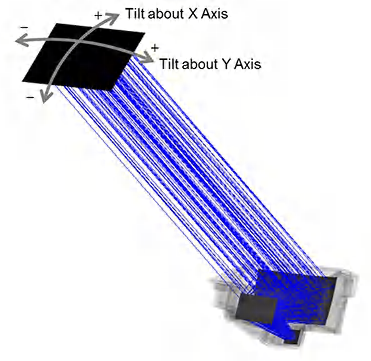

在不同輸入角度下模擬陽光照射

為什么必須進行標準化太陽模擬

在沒有標準化條件的情況下，不同時間、不同設備甚至不同實驗室的測試結果往往不可比較。

標準化太陽模擬的核心意義在于：

可重復性：同一條件下多次測試結果一致

可比性：不同方案之間可以公平對比

可追溯性：測試結果可以被驗證和復現

更重要的是，標準化不僅僅是“光強一致”，還包括光譜分布、空間均勻性以及時間穩定性。這些因素共同決定了測試是否可靠。

一個常被忽略的點是：
真正需要驗證的不是平均工況，而是最壞工況是否可復現。

因?yàn)樵趯?shí)際使用中，系統失效往往來自極端條件，而不是日常平均狀態。

不同材料溫升差異解析

在相同太陽輻照條件下，不同材料的溫升表現可能差異巨大，原因主要體現在以下幾個方面：

材料吸收率差異：不同材料對光的吸收能力不同。吸收率越高，轉化為熱能的比例越大，溫升也越明顯。

透過與反射特性：有些材料會反射或透過部分光能，從而降低實際吸收能量。這類材料在強光環境下更具優勢。

熱擴散能力：即使吸收相同能量，熱擴散能力強的材料可以更快將熱量分散，從而降低局部溫升峰值。

結構設計影響：材料并不是單獨存在的，其所在結構（例如層疊結構、涂層、濾光設計）也會影響最終熱表現。

局部聚焦效應疊加：當材料位于光學焦點附近時，即使本身吸收率不高，也可能因?yàn)槟芰考卸a(chǎn)生較高溫升。

因此，評估車載HUD（抬頭顯示器）的太陽負載能力時，不能只看系統亮度或?qū)Ρ榷?，還必須關注材料層面的熱可靠性。

要讓HUD（抬頭顯示器） 太陽負載測試接近真實路況，關鍵在于同時還原光譜、入射角和輻照度，并重點驗證離軸條件下的最壞工況。同時，材料的熱響應能力是決定系統可靠性的核心因素。只有在標準化條件下進行系統與材料的聯合驗證，才能真正識別潛在風險并優化設計。

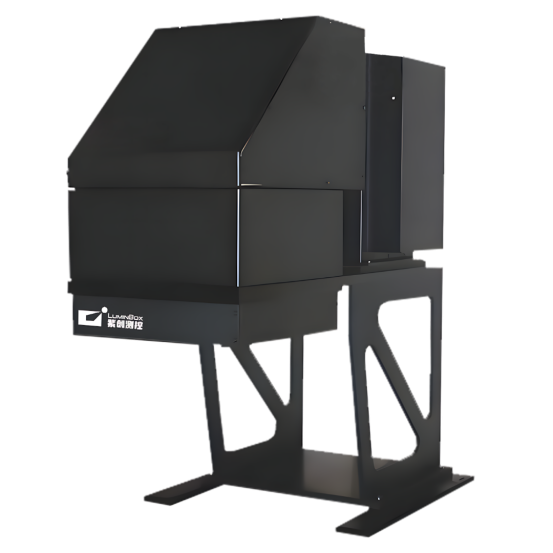

Luminbox3A AAA 級太陽光模擬器

紫創測控Luminbox 3A AAA 太陽光模擬器采用先進光束準直技術與高均勻光斑設計，輻照輸出穩定，可提供高效可靠的光照測試解決方案。

?

技術支持: 400-808-6127

AAA級性能：光譜匹配度符合IEC60904-9標準AAA級，可達實驗室校準精度；

長效穩定：優化光源設計大幅降低維護頻率，減少校準與停機時間，提升實驗效率；

應用場景：可選配光學濾鏡，靈活模擬室內外日光環境，滿足多元測試需求。

紫創測控Luminbox 3A AAA 級太陽光模擬器憑借對光源動態調控、光學系統精密設計的核心優勢，實現光譜匹配、空間均勻性的超嚴苛指標，重新定義高效測試體驗，提供從單光源到全場景的定制化解決方案。

#太陽光模擬器#光譜等級#光譜匹配度#車載HUD#車載陽光測試#紫創測控Luminbox

原文參考：《DLPTechnology:Solarloadinginaugmentedreality head-updisplaysystems》
