隨著精準醫療與智能康復技術的飛速發展，高端手術與康復一體化機器人已成為提升手術精度、實現個性化康復的核心裝備。其關節電機驅動、精密電源管理及安全隔離系統對功率器件的動態響應、能效與可靠性提出極致要求。功率MOSFET/IGBT作為動力控制與能量轉換的“核心執行單元”，其選型直接決定了系統的力矩平穩性、響應速度、熱管理與長期運行可靠性。本文針對機器人對高功率密度、高安全性、低電磁干擾及7x24小時連續運行的嚴苛需求，以場景化精準適配為核心，形成一套面向高端醫療機器人領域的功率器件優化選型方案。

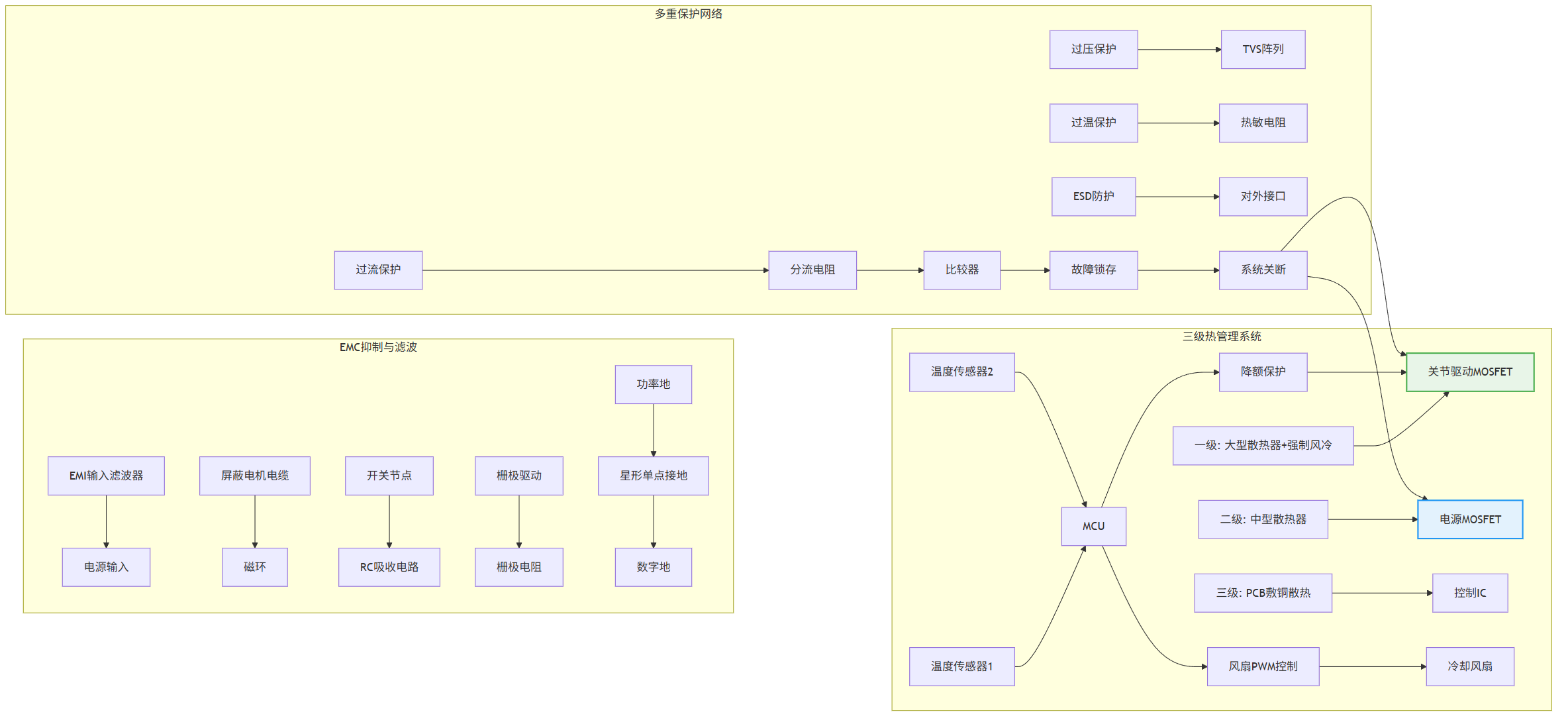

圖1: 高端手術與康復一體化機器人方案與適用功率器件型號分析推薦VBP1803與VBM18R06S與VB3102M與VBA3638與產品應用拓撲圖_01_total

一、核心選型原則與場景適配邏輯
（一）選型核心原則：四維協同適配
MOSFET/IGBT選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與醫療級系統工況精準匹配：
1. 電壓與安全冗余：針對機器人常見的24V、48V、高壓母線（~600V）系統，額定耐壓需預留充足裕量以應對電機反峰、電網波動及安全隔離要求，如600V總線優先選用≥800V器件。
2. 極致低損耗與動態性能：優先選擇低Rds(on)（降低傳導損耗）、低Qg/Ciss（提升開關速度、降低驅動損耗）器件，適配機器人的高頻PWM控制與快速力矩響應需求，同時降低溫升。
3. 封裝與功率密度平衡：大功率關節驅動選用TO247、TO3P等高熱容量封裝；中低壓輔助電源與安全模塊選用TO220、TO251、SOP8等封裝，在有限空間內實現最優散熱與布局。
4. 醫療級可靠性：滿足無菌環境長期運行、頻繁啟停的耐久性要求，關注寬結溫范圍、高抗沖擊能力、低失效概率，并符合相關醫療設備安規與EMC標準。
（二）場景適配邏輯：按機器人子系統分類
按功能分為三大核心場景：一是高功率關節伺服驅動（動力核心），需極高電流能力、高效散熱與快速開關；二是高壓隔離電源與輔助供電（能量核心），需高耐壓、低損耗的穩定轉換；三是安全與邏輯控制電路（控制核心），需高集成度、低導通電阻與快速響應，實現精準控制與故障保護。

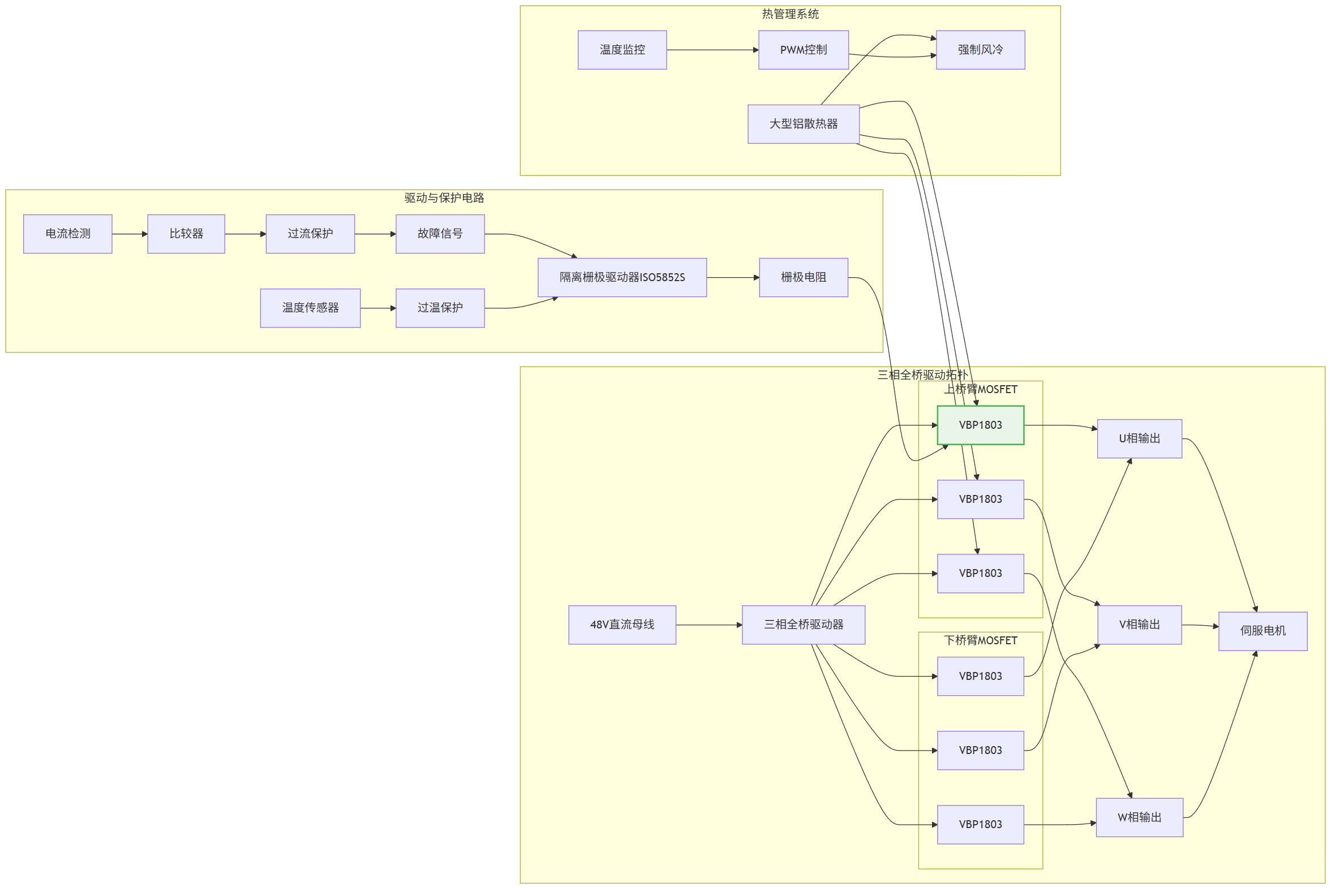

圖2: 高端手術與康復一體化機器人方案與適用功率器件型號分析推薦VBP1803與VBM18R06S與VB3102M與VBA3638與產品應用拓撲圖_02_joint

二、分場景MOSFET選型方案詳解
（一）場景1：高功率關節伺服驅動（1kW-3kW）——動力核心器件
機器人關節伺服電機需承受大連續電流與高過載倍數，要求極低的導通損耗與優異的動態特性以保障力矩平穩與響應速度。
推薦型號：VBP1803（N-MOS，80V，215A，TO247）
- 參數優勢：Trench技術實現10V下Rds(on)低至2.8mΩ，215A超大連續電流能力，完美適配48V或更高電壓總線的大功率伺服驅動；TO247封裝提供極佳的熱耗散能力。
- 適配價值：極低的傳導損耗（如50A電流下僅7W）大幅降低溫升，提升系統效率與功率密度；支持高開關頻率，配合先進控制算法，可實現關節力矩的高帶寬、低紋波控制，提升運動平滑性與精度。
- 選型注意：需配套高性能隔離柵極驅動（如ISO5852S），驅動電流能力需≥4A；必須設計強效散熱（如散熱器+強制風冷），并嚴格評估啟動與過載時的峰值電流應力。
（二）場景2：高壓隔離電源與輔助供電（100W-500W）——能量核心器件
為系統內各功能模塊供電的DC-DC隔離電源或PFC電路，要求高耐壓、高效率及高可靠性。
推薦型號：VBM18R06S（N-MOS，800V，6A，TO220）
- 參數優勢：采用SJ_Multi-EPI（超結）技術，實現800V高耐壓與10V下800mΩ的導通電阻的良好平衡，滿足兩相或三相380VAC輸入經整流后的高壓母線（約540VDC）應用。
- 適配價值：用于機器人內置開關電源的PFC或LLC諧振拓撲主開關管，可提升電源效率至95%以上，減少發熱，提升整機可靠性。其高耐壓為系統提供強大的電氣隔離安全裕量。
- 選型注意：關注其開關損耗，需優化驅動與緩沖電路設計（如RG優化、RC snubber）；TO220封裝需配備適當散熱器，并注意高壓爬電距離與電氣間隙設計。
（三）場景3：安全與邏輯控制電路（低功率開關與驅動）——控制核心器件
包括安全繼電器替代、剎車控制、傳感器供電開關等，要求高集成度、低導通壓降及快速開關以實現精準控制與故障快速隔離。
推薦型號：VBA3638（Dual N-MOS，60V，7A/Ch，SOP8）
- 參數優勢：SOP8封裝內集成兩顆性能一致的N-MOSFET，10V下Rds(on)低至28mΩ，節省超過60%的PCB空間；1.7V的低閾值電壓可直接由3.3V MCU驅動，簡化電路。
- 適配價值：可用于雙路冗余的安全互鎖開關、電機剎車控制或雙通道傳感器電源管理。集成化設計提高了電路可靠性，快速開關特性確保安全指令的毫秒級響應，滿足醫療設備的安全標準（如IEC 60601）。
- 選型注意：單通道電流需留有充足裕量（建議≤3.5A持續）；雙通道同時工作時需評估封裝總功耗與溫升；柵極仍需串聯小電阻（如22Ω）以抑制振鈴。
三、系統級設計實施要點
（一）驅動電路設計：匹配醫療級可靠性
1. VBP1803：必須采用隔離型柵極驅動器，提供足夠驅動電流與負壓關斷能力，柵極回路串聯低感電阻并靠近管腳布局。

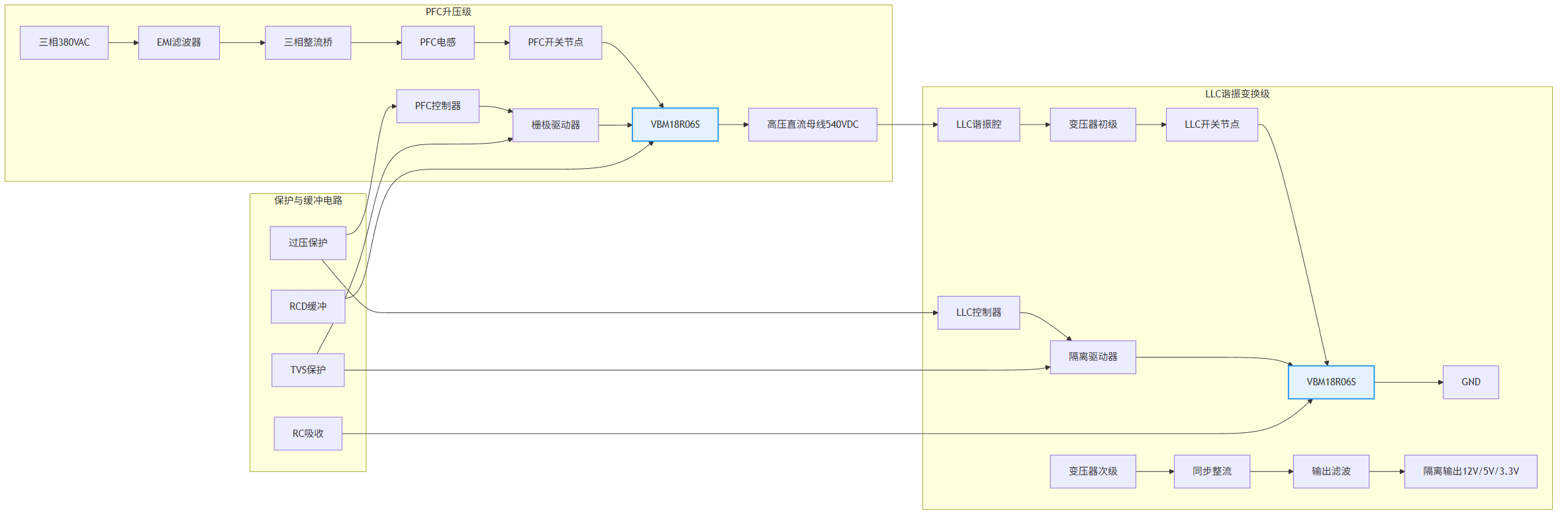

圖3: 高端手術與康復一體化機器人方案與適用功率器件型號分析推薦VBP1803與VBM18R06S與VB3102M與VBA3638與產品應用拓撲圖_03_power

2. VBM18R06S：驅動回路需考慮高壓隔離，可采用光耦或容耦隔離驅動器，并增加米勒鉗位電路防止誤導通。
3. VBA3638：MCU GPIO直接驅動時，確保驅動電壓高于Vth，可在柵極并聯穩壓管進行電壓鉗位保護。
（二）熱管理設計：分級精準散熱
1. VBP1803：作為主要熱源，必須安裝于大型散熱器上，并可能需結合強制風冷或液冷，實時監控殼溫并實施過溫降額保護。
2. VBM18R06S：根據實際功耗配備中型散熱器，確保在密閉機箱內仍有良好氣流。
3. VBA3638：依靠PCB敷銅散熱，建議在芯片下方及周圍布置大面積敷銅和散熱過孔，一般可滿足要求。
（三）EMC與可靠性保障
1. EMC抑制
- VBP1803的功率回路需最小化，電機輸出線纜采用屏蔽線或加裝磁環。

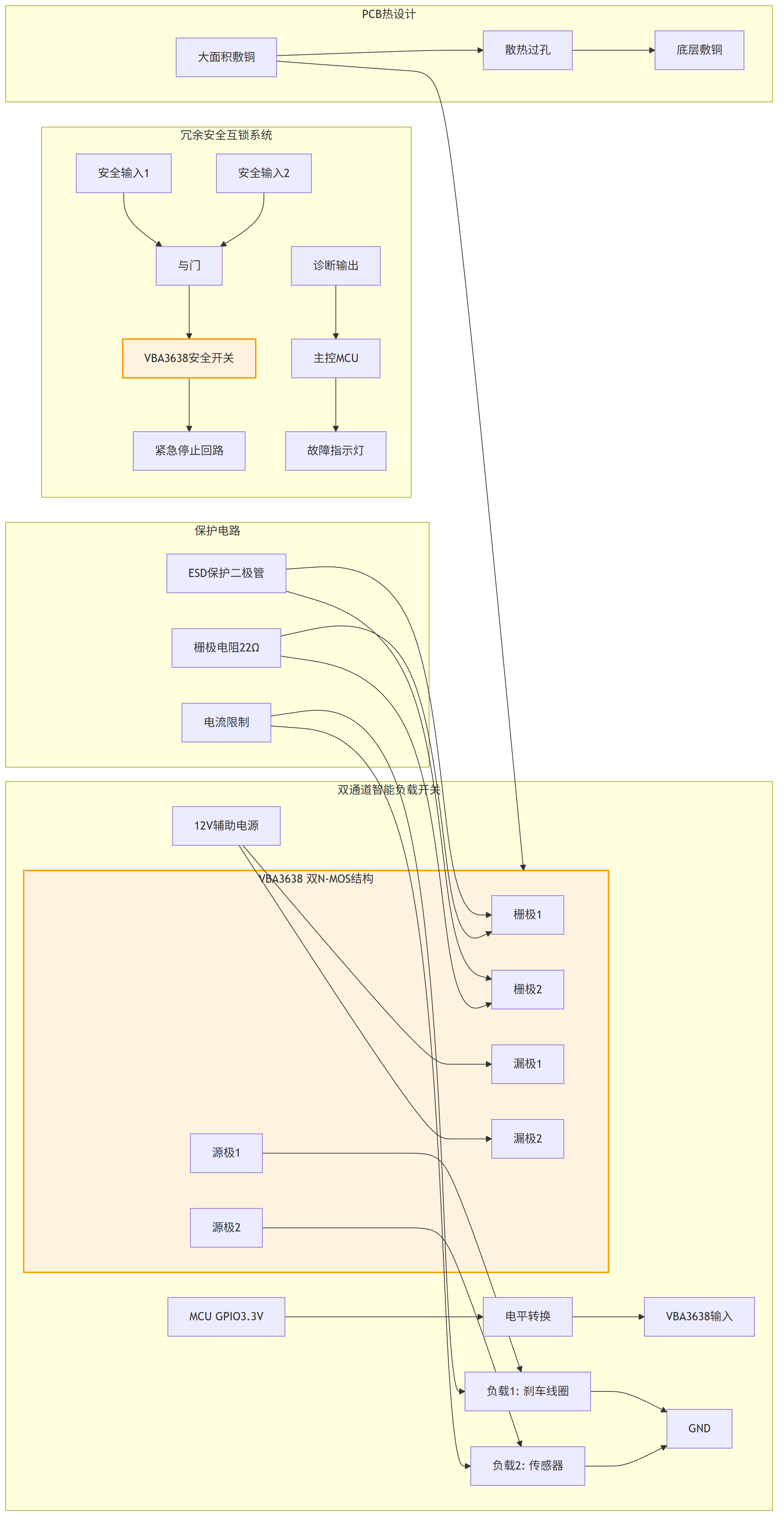

圖4: 高端手術與康復一體化機器人方案與適用功率器件型號分析推薦VBP1803與VBM18R06S與VB3102M與VBA3638與產品應用拓撲圖_04_safety

- VBM18R06S所在的高壓開關節點需采用RC吸收電路或TVS管抑制電壓尖峰。
- 整機實行嚴格分區布局，數字地、模擬地、功率地單點連接，電源入口設置多級EMI濾波器。
2. 可靠性防護
- 降額設計：所有器件在最惡劣工況下，電壓、電流、結溫均需執行嚴格的醫療設備降額標準（如電壓降額≥50%，結溫≤110℃）。
- 多重保護：關節驅動回路必須包含硬件過流、過溫、欠壓鎖定保護；安全控制電路需設計冗余互鎖與故障診斷反饋。
- 浪涌與靜電防護：所有對外接口及電源輸入端必須設置TVS管、壓敏電阻等浪涌保護器件；敏感柵極采用ESD保護二極管。
四、方案核心價值與優化建議
（一）核心價值
1. 動力與能效巔峰：VBP1803提供機器人關節所需的極致動力與效率，VBM18R06S保障能源高效轉換，整體系統能效優化，發熱可控。
2. 安全與集成并重：VBA3638雙路集成助力實現緊湊、可靠的安全控制電路，滿足醫療設備對功能安全的高要求。

圖5: 高端手術與康復一體化機器人方案與適用功率器件型號分析推薦VBP1803與VBM18R06S與VB3102M與VBA3638與產品應用拓撲圖_05_thermal

3. 高可靠與長壽命：所選器件均具備高耐壓、寬溫區與堅固封裝，結合系統級防護，確保機器人在苛刻醫療環境下的長期穩定運行。
（二）優化建議
1. 功率升級：對于更大功率的直線驅動或旋轉關節，可并聯VBP1803或選用規格更高的同類器件。
2. 集成化升級：對于多關節集中驅動，可考慮采用智能功率模塊(IPM)以進一步簡化設計、提升可靠性。
3. 特殊需求：對于有極低待機功耗要求的子系統，可選用閾值電壓更低的MOSFET（如VB3102M）；對于空間極度受限的關節模組，可評估采用DFN8等更小封裝的頂級性能MOSFET。
4. 監控與預測：集成溫度與電流傳感，實現功率器件的狀態監控與預測性維護，提升設備可用性。
功率MOSFET/IGBT的精準選型是高端手術與康復機器人實現高動態性能、高安全性與高可靠性的基石。本場景化方案通過匹配機器人核心子系統需求，結合醫療級設計規范，為研發提供了關鍵的技術指引。未來可探索碳化硅(SiC)器件在超高效電源與高頻驅動中的應用，以及更智能的集成驅動方案，助力下一代手術機器人突破性能邊界，為精準醫療提供更強大的裝備支撐。
