運動康復消費市場持續擴容，筋膜槍作為高頻便攜理療設備，對無刷電機驅動系統的動態響應、啟動可靠性、負載穩定性、功耗管理及安規防護均提出嚴苛要求。傳統驅動方案普遍存在外圍電路冗雜、無霍爾啟動失穩、負載轉速漂移、續航利用率低、保護機制單一等工程痛點。深圳市滿度科技作為中微半導體官方授權代理商，依托原廠電機控制底層軟硬件平臺，推出基于 CMS8M3512S024 的筋膜槍專用驅動解決方案，以高集成 SoC 架構、自研優化無感算法、全域安全防護體系，為終端廠商提供芯片供貨、方案設計、算法調試到量產落地的一體化技術服務。

本方案立足于消費級便攜電機應用工況專項優化，依托芯片內置模擬前端資源與全橋驅動架構，實現硬件極簡設計與高性能驅動輸出的統一，精準匹配筋膜槍往復沖擊、多檔位調節、長時間連續工作、電池低壓供電等運行特性，兼顧驅動效率、擊打平順度、續航表現與量產成本控制。

主控內部集成 12 位高精度模數轉換模塊、多路內置運算放大器及可編程增益放大器 PGA，無需額外外掛模擬信號調理器件，采用 P+N 全橋驅動拓?fù)洌蠓喭鈬至?a target="_blank">元器件，簡化 PCB 布局布線，降低寄生干擾與電路故障率，縮減 BOM 成本，同時提升系統整體抗干擾能力，加快產品研發驗證周期。

在電機驅動底層算法上，采用中微原廠優化型無感 BLDC 控制算法，實現無位置傳感器電機全工況穩定啟動，啟動成功率 100%，有效抑制低速抖動、啟動失敗、換向沖擊等問題。舍棄外置霍爾位置傳感器，減少硬件物料與故障節點，優化電機運行平滑度，降低換向噪音，提升筋膜槍擊打手感。

平臺具備有感 / 無感電機自適應兼容能力，可適配多款不同參數無刷電機，底層驅動通用性強，無需針對電機型號單獨定制開發程序，能夠靈活覆蓋多檔位、多定位、多尺寸筋膜槍產品開發，降低廠商二次開發成本，快速適配多樣化市場需求。

控制層面搭載閉環恒速控制與動態功率限制算法，可實時識別負載阻力變化，維持恒定沖擊頻率，保障肌肉放松力度均勻穩定；同時基于電池放電特性進行功耗動態管控，提升電能利用率，優化設備續航時長，并且限制電機極限功率，避免過載運行造成器件老化，延長整機使用壽命。

系統構建多級安全防護體系，覆蓋母線過壓、欠壓檢測、相路過流、芯片過溫、相間短路、電機缺相、堵轉鎖死等全工況異常保護，實時采集電壓、電流、溫度參數，異常時快速關斷驅動輸出，實現硬件級安全防護，規避燒毀、過熱等安全隱患，滿足消費電子安規要求，降低售后返修概率。

硬件平臺配置

方案標準量產硬件組合：CMS8M3512S024 + PNMOSCMS8M3512S024 主控基于 8051 內核架構，最高工作頻率 48MHz，內置 16KB Flash 程序存儲空間，外設接口資源豐富；供電范圍 2.1V~5.5V，寬溫工作區間 - 40℃~105℃，低功耗特性優異，電磁兼容性適配便攜消費電子產品。配套 PNMOS 功率管構成驅動橋臂，擁有更低導通內阻與損耗，提升驅動轉換效率，增強電機輸出力矩，優化運行噪聲表現，在驅動性能、體感手感、物料成本之間實現綜合最優平衡，為筋膜槍量產通用選型方案。

代理商配套服務

深圳市滿度科技為中微半導體官方正規授權代理商，保障原廠原裝芯片穩定貨源、現貨庫存充足、交期穩定可控；同時配套樣品申請、芯片規格書、應用參考原理圖、PCB 設計規范、驅動底層調試、量產問題排查等全方位技術支持，助力客戶快速完成方案導入、功能驗證與批量生產。

綜上，中微半導 CMS8M3512S024 筋膜槍驅動方案從芯片集成、驅動算法、負載控制、功耗管理、安全防護全方位解決消費電機開發痛點，結合代理商穩定供應鏈與全流程技術支撐，幫助廠商實現降本增效、穩定量產，打造高性能、高可靠、長續航的筋膜槍終端產品。

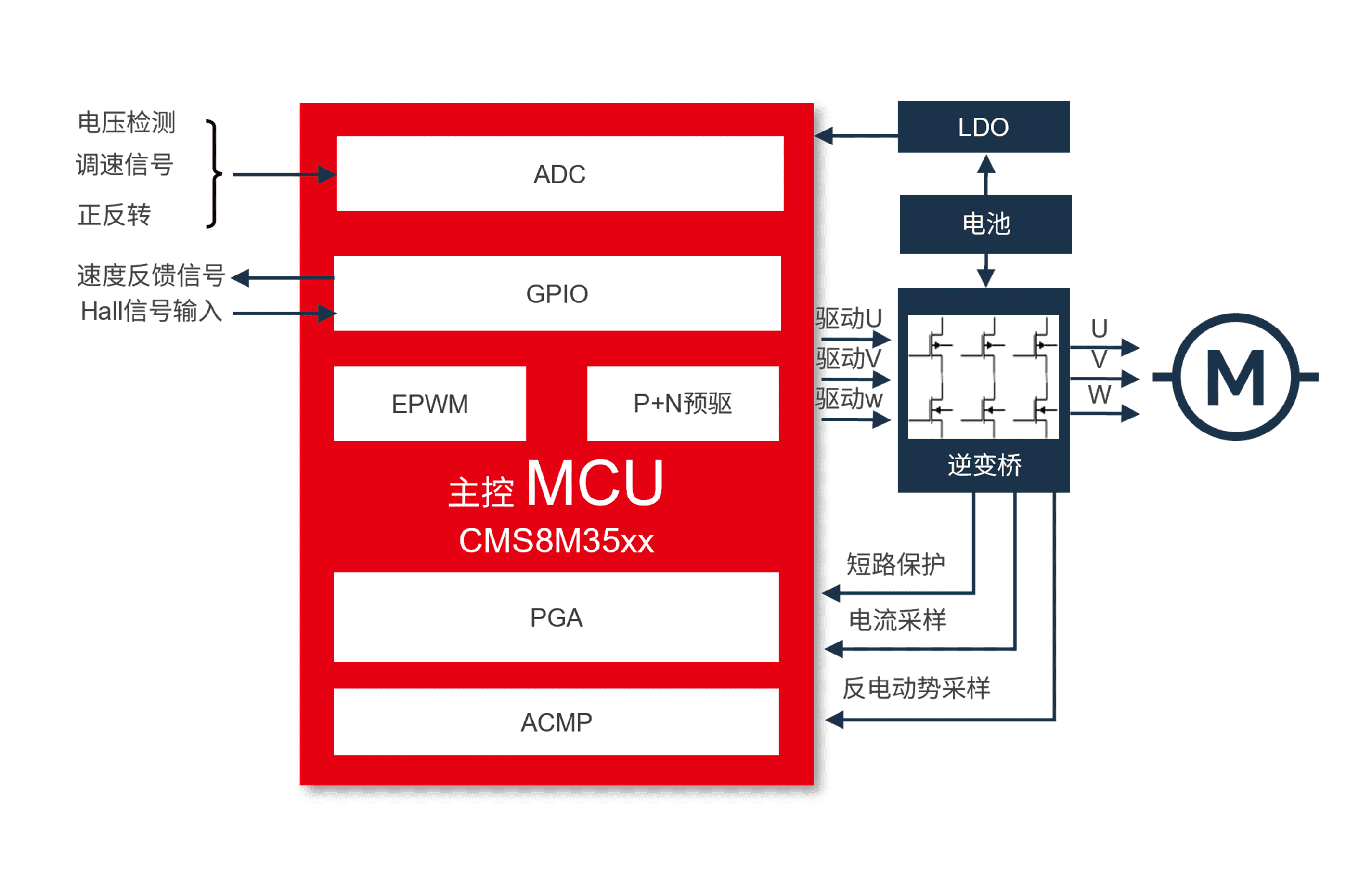

應用框圖：
