TPA2010D1YZFR是德州儀器（TI）推出的一款單聲道D類音頻功放芯片，在手機、導航儀、平板、便攜音頻設備中有相當廣泛的使用。但近年來TI原裝料的交期和價格波動幅度較大，部分項目在選型階段就開始尋找國產替代方案。這篇文章針對TPA2010D1YZFR，逐項拆解它的關鍵規格，與唯創知音（Waytronic）的WT4152A做參數對比，幫你判斷這條替代路徑是否可行。

結論先說：在非極端封裝尺寸約束的應用場景下，WT4152A是TPA2010D1YZFR的可行國產替代，部分關鍵指標甚至更優。兩者的實質差異集中在封裝尺寸和增益控制方式上，選型時這兩點需要重點評估。

TPA2010D1YZFR的核心規格

在做替代之前，先把TPA2010D1YZFR的參數梳理清楚。以下數據來自TI官方datasheet（SLOS476系列）：

功放類型：D類，單聲道，全差分輸入，BTL橋接輸出，免濾波器架構
工作電壓：2.5V - 5.5V
輸出功率：2.5W（5V，4歐姆，THD+N=10%）；3.6V供電時約1.4W（4歐姆）
效率：88%（400mW，8歐姆）
THD+N：0.18%（典型值）
PSRR：-75dB
SNR：97dB
底噪：36uV（A計權）
靜態電流：2.8mA（典型值）
關斷電流：0.5uA
啟動時間：1ms
增益：0-28dB，步進2dB，由G0/G1/G2三個邏輯引腳組合控制
差分輸入阻抗：20kΩ（內置）
開關頻率：250kHz（內部自產生，無需外部元件）
外圍元件數量：最少3個（電源去耦電容+兩個輸入耦合電容）
封裝：DSBGA-9（1.45mm x 1.45mm 球柵陣列）
保護功能：短路保護、熱關斷
工作溫度：-40度到+85度

TPA2010D1YZFR最突出的特點有兩個：一是封裝極?。?.45mm x 1.45mm的DSBGA-9，業內最緊湊的功放封裝之一）；二是增益可以通過邏輯引腳靈活設置（0到28dB，步進2dB），不需要改外圍電阻就能改變放大倍數，對多產品共用同一塊PCB的場景非常友好。

WT4152A的核心規格

WT4152A是唯創知音推出的單聲道D類音頻功放，以下數據來自官方datasheet V1.00（2023-07-18）：

功放類型：D類，單聲道，差分輸入，BTL橋接輸出，免濾波器架構
工作電壓：3.0V - 5.5V
輸出功率：3.0W（5V，4歐姆，THD+N=10%）；2.5W（5V，4歐姆，THD+N=1%）；1.8W（5V，8歐姆，THD+N=10%）
效率：88%（3.6V，0.6W，8歐姆）；83%（3.6V，0.6W，8歐姆，含接收器損耗）
THD+N：0.2%（3.6V，8歐姆，0.1W）
PSRR：-80dB（217Hz）/ -72dB（20kHz）
CMRR：-70dB
ESD：HBM +/-4000V
靜態電流：6.5mA（3.6V空載）
關斷電流：0.1uA
調制頻率：360kHz
增益：通過外部反饋電阻設定，CTRL引腳控制工作/關斷
封裝：MSOP8（3mm x 3mm）
保護功能：短路保護、過流保護、熱關斷
工作溫度：-40度到+85度

逐項參數對比

以下對比涵蓋選型時最關鍵的幾個維度：

功放類型 -- TPA2010D1YZFR：D類，單聲道，BTL；WT4152A：D類，單聲道，BTL。兩者架構完全一致。

工作電壓 -- TPA2010D1YZFR：2.5V - 5.5V；WT4152A：3.0V - 5.5V。WT4152A的電壓下限比TPA2010D1YZFR高0.5V，如果你的產品供電會低于3V，這點需要注意。

輸出功率（5V/4歐姆） -- TPA2010D1YZFR：2.5W（THD+N=10%）；WT4152A：3.0W（THD+N=10%）。WT4152A功率高出20%，實際驅動力更強。

效率 -- 兩款都是88%，沒有差異。

PSRR -- TPA2010D1YZFR：-75dB；WT4152A：-80dB（217Hz）。WT4152A對供電紋波的抑制能力更強5dB，在供電不干凈的場景下底噪表現理論上更好。

THD+N -- TPA2010D1YZFR：0.18%；WT4152A：0.2%。兩者非常接近，都屬于同一水平，實際聽感幾乎無差異。

SNR -- TPA2010D1YZFR：97dB；WT4152A：datasheet未明確標注，該項無法直接對比。

底噪 -- TPA2010D1YZFR：36uV（A計權）；WT4152A：datasheet未明確標注，同樣無法直接對比，需實測確認。

靜態電流 -- TPA2010D1YZFR：2.8mA（典型值）；WT4152A：6.5mA（3.6V空載）。WT4152A的靜態電流明顯偏高，這對超低功耗待機設計有一定影響，但對大多數5V供電的便攜產品來說影響有限。

關斷電流 -- TPA2010D1YZFR：0.5uA；WT4152A：0.1uA。WT4152A關斷狀態下的漏電流更小，電池長期待機時更有優勢。

開關頻率 -- TPA2010D1YZFR：250kHz；WT4152A：360kHz。WT4152A的調制頻率更高，開關噪聲離音頻帶更遠，喇叭上疊加的高頻紋波更小。

ESD -- TPA2010D1YZFR：HBM 2000V；WT4152A：HBM 4000V。WT4152A的靜電防護能力翻倍，量產環節的芯片報廢風險更低。

增益控制 -- TPA2010D1YZFR通過G0/G1/G2三個邏輯引腳組合設定增益（0-28dB，步進2dB），可以在運行時用GPIO動態切換；WT4152A通過外部反饋電阻設定增益，PCB定版后固定，不支持動態調節。

外圍元件數量 -- TPA2010D1YZFR最少3個（電源去耦+兩個輸入耦合）；WT4152A需要3-5個（多了反饋電阻和BYPASS電容），差異不大。

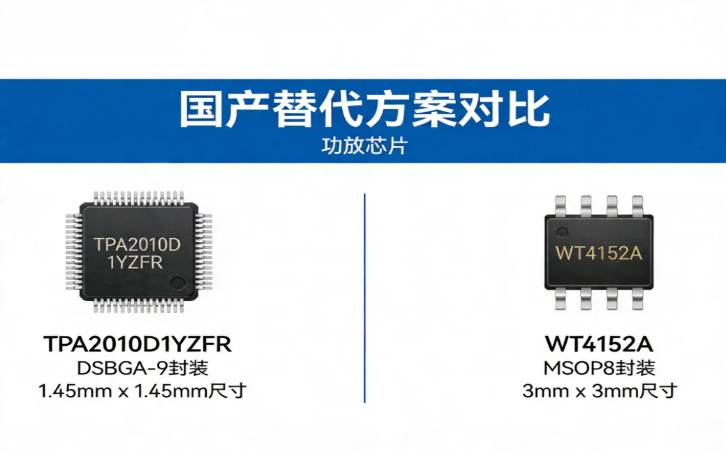

封裝 -- TPA2010D1YZFR：DSBGA-9（1.45mm x 1.45mm）；WT4152A：MSOP8（3mm x 3mm）。這是兩款芯片差距最大的地方，TPA2010D1YZFR的封裝面積約是WT4152A的1/4，專門針對手機等空間極度受限的場景設計。

保護功能 -- TPA2010D1YZFR：短路保護、熱關斷；WT4152A：短路保護、過流保護、熱關斷。WT4152A多了一層過流保護（OCP）。

工作溫度 -- 兩者都是-40度到+85度，完全一致。

優于TPA2010D1YZFR的幾個指標

從參數表來看，WT4152A在以下幾項上明顯占優：

輸出功率更大：同樣5V/4歐姆條件下，WT4152A輸出3.0W，TPA2010D1YZFR輸出2.5W，功率高出20%。換成8歐姆負載時，WT4152A也能達到1.8W（THD+N=10%），實際可用功率有一定裕量。

PSRR更好：WT4152A的PSRR達到-80dB（217Hz），TPA2010D1YZFR是-75dB。這5dB的差異意味著WT4152A對供電紋波的抑制能力更強，在供電質量不理想的產品中（比如直接用充電寶供電的設備），輸出的底噪水平理論上更低。

關斷電流更低：WT4152A關斷電流0.1uA，TPA2010D1YZFR是0.5uA。對于長期待機、依賴電池供電的產品，關斷狀態下的漏電流越小越好。

開關頻率更高：WT4152A的調制頻率360kHz，TPA2010D1YZFR是250kHz。更高的開關頻率意味著開關噪聲離音頻帶更遠，在不加LC濾波器的情況下，喇叭上疊加的高頻紋波更小。

ESD防護更強：WT4152A的HBM ESD指標達到4000V，TPA2010D1YZFR是2000V。在量產環節，特別是對防靜電管控不嚴格的小規模生產線，更高的ESD承受能力可以減少因靜電損壞導致的芯片報廢。

保護功能更完整：WT4152A比TPA2010D1YZFR多了過流保護（OCP），在輸出端意外短路或喇叭阻抗異常時有額外的保護層級。

需要正視的兩個差異

替代不是參數的簡單比大小，差異同樣要說清楚。

封裝尺寸差距較大
這是兩款芯片最根本的區別。TPA2010D1YZFR的DSBGA-9封裝只有1.45mm x 1.45mm，是專門為手機內部PCB設計的超小封裝。WT4152A是MSOP8，3mm x 3mm，面積約是DSBGA-9的4倍。
如果你的產品是智能手機或者超薄穿戴設備，PCB上功放的允許占位可能本來就是按DSBGA-9規劃的，直接換MSOP8需要重新布局，改板代價比較高。但如果是藍牙音箱、便攜擴音器、平板電腦、導航儀這類產品，PCB空間相對寬松，MSOP8完全能放下，這個差異就不是問題。

增益控制方式不同
TPA2010D1YZFR通過G0/G1/G2三個邏輯引腳的電平組合來選擇增益，0dB到28dB步進2dB，可以在運行時用GPIO動態調節，不需要改硬件。這對需要多檔音量或者在不同產品型號間共用PCB的場景非常方便。
WT4152A的增益通過外部反饋電阻設定，一旦PCB定版就固定了，不能運行時動態切換。如果你的產品需要硬件級的增益調節功能，從TPA2010D1YZFR遷移到WT4152A需要在系統層面重新評估音量控制方案——比如把增益調節移到前級DAC或Codec中實現。
對于增益固定的設計來說，這個差異不影響替代決策。

低電壓下的供電范圍
TPA2010D1YZFR支持最低2.5V供電，WT4152A的最低工作電壓是3.0V。如果你的產品使用鋰電池直供且允許電量耗盡到3V以下仍保持工作，這0.5V的差距需要關注。實際上大多數便攜產品會在電池電壓降到3V甚至3.2V時觸發欠壓保護，所以這個差距對大多數場景影響有限，但最好在評估階段確認一下你的產品最低工作電壓。

外圍電路的調整要點

從TPA2010D1YZFR遷移到WT4152A，外圍電路需要做的主要調整如下：

增益電阻重新計算：WT4152A使用外部反饋電阻設定增益。TPA2010D1YZFR的工作增益是多少dB，就對應算出WT4152A需要的Rin和Rfb值。具體公式在WT4152A的datasheet應用筆記里有，通常Rin選20kΩ-47kΩ，Rfb根據所需增益倍數配置。

BYPASS電容：WT4152A的第2引腳標注為Bypass/NC，如果使用內部偏置參考，需要在該引腳對地掛一個0.1uF到1uF的電容（通常選0.1uF/25V陶瓷電容）。TPA2010D1YZFR的典型應用電路不需要獨立的BYPASS電容，這是外圍元件數量上的細微差異。

控制引腳處理：TPA2010D1YZFR有SHDN引腳（低電平關斷），WT4152A有CTRL引腳（工作/關斷控制）。兩者的邏輯方向需要對照datasheet確認，確保控制邏輯不被反向。

電源去耦：WT4152A推薦在VCC引腳旁邊并聯10uF和0.1uF兩個去耦電容，與TPA2010D1YZFR的要求基本一致。去耦電容到VCC引腳的走線盡量短。

輸入耦合電容：如果前級是直流偏置輸出（比如某些Codec芯片），兩顆芯片的輸入端都需要串聯耦合電容隔直。WT4152A差分輸入的耦合電容容量根據低頻截止頻率需求來定，通常0.1uF起。

適合做替代的場景

藍牙音箱、便攜擴音器：PCB空間相對寬松，MSOP8封裝完全適配。5V供電、4歐姆喇叭，WT4152A比TPA2010D1YZFR多出0.5W功率，對音量提升有直接幫助。

平板電腦、學習機：PCB面積通常不是最嚴苛的約束，增益固定，更換成本低。PSRR的提升對平板這類USB/充電寶供電產品尤其有價值。

導航儀、行車記錄儀：這類產品通常用5V USB降壓供電，工作增益固定，PCB布局不極度緊張，是比較理想的替代場景。

玩具、早教設備：對封裝尺寸幾乎沒有極端要求，成本敏感，國產替代優勢明顯。

不適合做替代的場景

手機內部主揚聲器放大：手機內部PCB寸土寸金，DSBGA-9的1.45mm x 1.45mm是專門針對手機內部空間設計的。換成3mm x 3mm的MSOP8，改板代價極大，不建議這樣做。

需要運行時動態增益調節的產品：如果你的產品利用了TPA2010D1YZFR的G0/G1/G2引腳實現多檔硬件增益切換，遷移到WT4152A需要改掉這部分功能，代價取決于增益調節在系統中的重要程度。

供電電壓低于3V的極端低壓場景：WT4152A的最低工作電壓3.0V，如果你的應用場景要求在2.5V到3V之間仍然保持功放工作，這個替代方案不成立。

替代驗證建議

把WT4152A換上板之后，建議至少走完以下驗證環節再放量：

增益校準：確認外部反饋電阻設定的增益與原來TPA2010D1YZFR的工作增益一致，用音頻分析儀或示波器對比輸入輸出幅度。

底噪測試：在無信號輸入、芯片使能狀態下，用音頻分析儀或靈敏的萬用表交流檔測量輸出端電壓，對比替換前后的底噪水平。

熱測試：滿功率工作1小時以上，測量芯片表面溫度。MSOP8封裝的熱阻通常比DSBGA-9大，需確認溫升在安全范圍內。

EMI預檢：WT4152A的調制頻率360kHz比TPA2010D1YZFR的250kHz更高，EMI頻譜分布會有變化，建議做一次近場掃描，確認沒有新的輻射問題。

主觀聽感：讓多人進行A/B盲聽對比，關注低頻力度、人聲清晰度、高頻是否刺耳、底噪是否可感知。參數接近的情況下聽感差異通常很小，但最終還是要靠實測說話。

總結

在PCB空間允許MSOP8封裝、增益固定不需要?jiǎng)討B(tài)調節、工作電壓不低于3V的條件下，WT4152A是TPA2010D1YZFR切實可行的國產替代方案。功率更大、PSRR更好、ESD更強、關斷電流更低，綜合指標不輸原版。外圍電路的調整主要集中在增益電阻的重新計算和BYPASS電容的添加，工作量可控。

如果你的產品正好被TPA2010D1YZFR的供貨問題卡住，值得認真評估這條替代路徑。建議先拿小批量樣片做完整的功能和音質驗證，確認沒有問題之后再切換量產BOM。
