在光伏電站、儲能系統、充電樁和工業設備的配電回路里，有一類特殊的“電力聽診器"——霍爾電流傳感器。它們藏在配電柜、設備機箱的角落，默默監測著每一縷電流的脈動，為設備的穩定運行、安全防護提供關鍵數據支撐。

很多人聽過“電流互感器"，卻對霍爾傳感器知之甚少。它們究竟有什么區別？開環、閉環、直流漏電流傳感器，又分別適合哪些場景？今天就帶大家一起讀懂這類“隱形衛士"的價值。

一、從“電流互感器"到“霍爾傳感器"：兩種不同的電流測量思路

在交流配電系統中，傳統的電磁式電流互感器（CT）應用廣泛，它依靠電磁感應原理，把一次側的大電流按比例轉換成二次側的標準小電流信號。但當場景延伸到直流系統、變頻回路、高動態響應需求的場合時，傳統CT的局限性就顯現出來了：它無法直接測量直流電流，且在寬頻、瞬態電流的捕捉上表現不佳。

霍爾電流傳感器，正是為了填補這些空白而生的技術方案。它基于霍爾效應工作：當電流穿過傳感器的磁路時，會在霍爾元件上產生一個與電流成正比的電壓信號，經過內部電路處理后，輸出標準的模擬量信號（如4-20mA、0-5V）。

和傳統CT相比，霍爾傳感器的優勢非常明顯：

既能測交流，也能直接測直流，甚至可以捕捉包含交直流分量的復雜電流波形；

響應速度快，能精準捕捉瞬態電流變化，適合保護和控制場景；

隔離性能好，一次側與二次側電氣隔離，避免高壓串擾風險。

二、開環vs閉環：兩種主流霍爾傳感器，各有側重

安科瑞的霍爾傳感器系列，最核心的兩類就是開環型（AHKC）和閉環型（AHBC），它們的工作原理和適用場景有明顯區別，很多用戶在選型時容易混淆。

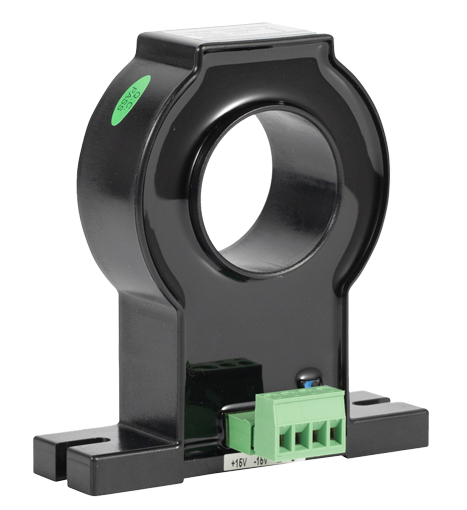

1.AHKC開環型霍爾電流傳感器：高性價比的通用之選

開環型霍爾傳感器的結構相對簡單，電流產生的磁場直接作用于霍爾元件，經過放大后輸出信號。

核心特點：成本適中、結構緊湊、安裝便捷，支持導軌或面板安裝，有方形和圓形窗口可選，適配不同規格的母線和電纜。

性能表現：精度和響應速度能滿足大多數常規工業場景的需求，比如普通變頻器、UPS電源、充電樁的電流監測。

適用場景：對成本敏感、動態響應要求不的場合，如光伏逆變器、儲能變流器的常規電流采集、工業電機的電流監測。

2.AHBC閉環型霍爾電流傳感器：高精度、高動態的性能之選

閉環型（也叫磁平衡式）霍爾傳感器，在開環的基礎上增加了反饋繞組，通過反饋電流產生的磁場抵消被測電流的磁場，讓磁路始終處于零磁通狀態。

核心特點：精度更高、線性度更好、響應速度極快，帶寬更寬，能真實還原電流的波形細節，誤差和溫漂都控制得非常低。

性能表現：相比開環型，閉環型在瞬態電流、高頻分量的捕捉上表現更出色，適合對控制精度和保護可靠性要求高的場景。

適用場景：新能源汽車OBC、高精度伺服驅動器、光伏/儲能變流器的閉環控制、醫療設備電源、實驗室精密電源等對電流控制要求嚴苛的場合。

簡單來說：開環型是“夠用就好"的高性價比方案，閉環型則是“追求"的高精度方案，用戶可以根據項目的精度、響應速度和成本需求，靈活選擇。

三、AHLC直流漏電流傳感器：守護直流系統安全的“漏電流偵察兵"

在光伏電站、儲能系統、直流充電樁等直流配電場景中，漏電故障是引發火災、設備損壞的重要隱患。而傳統的剩余電流互感器，大多只能檢測交流漏電流，對直流漏電流無能為力，這時候就需要**直流漏電流傳感器（AHLC）**登場了。

直流漏電流傳感器的核心作用，是監測直流回路中的微小漏電流。它通過采集相線與中性線的電流矢量和，當回路發生接地故障、絕緣下降時，漏電流會被傳感器精準捕捉，并輸出信號給保護裝置，實現漏電保護或火災預警。

典型場景：光伏直流匯流箱、儲能電池柜、直流充電樁、數據中心直流配電系統、工業直流電源的漏電監測。

關鍵價值：解決了直流系統漏電無法被傳統設備監測的痛點，填補直流配電安全防護的空白，是新能源直流系統安全運行的重要保障。

四、一張表分清三類傳感器的核心差異

五、選對傳感器，是電力系統安全穩定的第一步

很多用戶在選型時，只關注量程是否匹配，卻忽略了傳感器的類型、精度、響應速度與場景的適配性，導致后期出現數據不準、保護誤動/拒動等問題，反而增加了項目的運維成本和安全隱患。

安科瑞霍爾電流傳感器系列，從通用開環到高精度閉環，從常規電流監測到直流漏電流防護，形成了完整的產品矩陣，覆蓋了新能源、工業自動化、電力電子等多個領域的電流監測需求。

這些藏在設備里的“電流聽診器"，雖然不起眼，卻默默守護著每一條回路的電流安全，讓電力系統的運行數據更精準、控制更可靠、防護更全面。
