本文主要講述芯片設計中的ESD防護設計介紹。

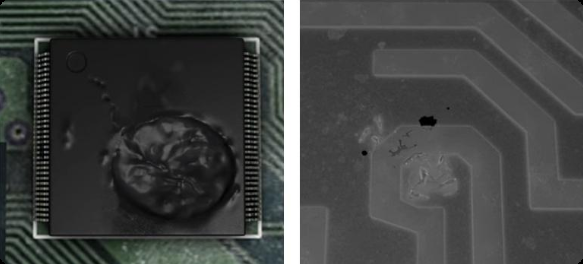

在集成電路（IC）的設計、制造、封裝、測試及應用全流程中，靜電放電（ESD）是最常見且破壞性極強的隱患之一。ESD放電時間雖僅為納秒至微秒級，但瞬時峰值電流可達數十安培，足以擊穿芯片內部的精密結構。因此，芯片設計時需要集成專用的ESD防護電路，在輸入/輸出引腳、電源引腳附近形成低阻抗放電通路，將靜電能量旁路到地，避免核心電路受損。

ESD防護設計的核心準則

ESD防護設計的核心矛盾在于，既要讓防護電路不干擾芯片正常工作，又要在靜電應力來襲時快速響應。為此，業界提出了ESD設計窗口，用以劃定防護器件的工作邊界。基本原則包括：正常工作時ESD器件應處于關閉狀態，不影響芯片運行；靜電應力來臨時器件需及時觸發開啟。同時，需規避閂鎖效應，常規ESD方案具有回滯特性，應保證防護器件的維持電壓大于芯片工作電壓，或?qū)⒕S持電流提高至大于芯片正常工作電流。此外，器件的觸發電壓和失效電壓不得超過內部電路的柵氧擊穿電壓或源漏穿通電壓?？紤]到工藝誤差，設計窗口通常預留10%~20%的裕量。

隨著半導體制程不斷微縮，柵氧擊穿電壓上限快速下降，而芯片工作電壓下降相對緩慢，導致ESD設計窗口持續收窄。同時金屬互聯性能變差、寄生電阻增大，影響了ESD器件的失效電流特性。為實現2kV HBM等典型防護指標，制程微縮后需要占用更多芯片面積，帶來更大寄生電容，使ESD防護設計難度大幅提升。

主流ESD防護器件類型與原理

1.二極管類防護器件

二極管是結構最簡單的ESD防護器件，無回滯特性，工藝兼容性好，響應速度快。正常工作時反向偏置處于高阻關斷狀態；當靜電脈沖超過工作電壓時，二極管發生雪崩或齊納擊穿，快速轉為低阻導通，將電流導向地或電源線。其中，TVS二極管具備快速響應、低動態電阻、精準鉗位的優勢，適合低壓敏感電路與高速接口的防護。齊納二極管則側重低壓鉗位場景，常用于電源端初級防護。普通鉗位二極管成本極低，多作為輔助防護器件使用。

2.MOS管類防護器件

MOS管類防護器件可與CMOS制程兼容，應用廣泛。柵接地NMOS管（GGNMOS）利用內部寄生NPN晶體管的雙極導通模式實現靜電泄放，其I-V曲線具有明顯回滯特性。但該器件魯棒性不足、面積占用大，且多叉指版圖中容易出現電流導通不均的問題。為改善性能，衍生出柵接電容NMOS管（GCNMOS），通過增加?xùn)艠O電容和電阻降低觸發電壓，使器件更快響應沖擊，改善多叉指不均勻?qū)▎栴}，但會占用更多面積。此外，襯底觸發型MOS管通過主動觸發提升導通速度和泄放能力，適合高壓、大電流防護場景。

3.晶閘管類防護器件

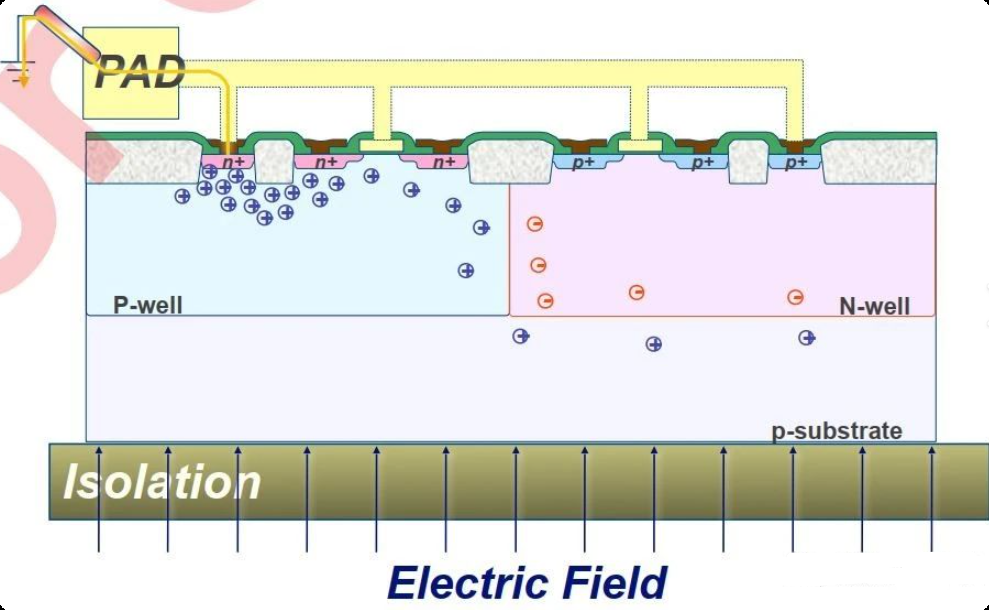

硅控整流器（SCR）是單位面積魯棒性最高的ESD防護器件，其核心由寄生PNP和NPN晶體管構成正反饋環路，導通后動態電阻極低，可泄放數十安培的電流。SCR的核心優勢在于能以更小的芯片面積實現更高的ESD防護指標，面積效率極高。但其維持電壓極低（通常僅1~2V），容易引發閂鎖效應，這是應用的主要限制因素。為克服這一缺陷，可搭配觸發控制電路使用，或采用MOS控制晶閘管等改進結構，兼顧大電流泄放與精準控制。

4.其他輔助防護結構

除上述主力器件外，電阻和電容常作為輔助防護元件使用。防護電阻集成于被保護節點與核心電路之間，利用限流特性抑制ESD電流峰值，延緩電壓上升速度。防護電容則利用“通交流”特性，將部分靜電電荷耦合至地，降低節點電壓上升速率。此外，齊納箝位、雙重齊納箝位、VCES箝位（利用NPN管集電結反向擊穿）、反向并聯二極管等結構也在不同工藝和電壓場景中得到應用。

防護器件的選型與設計要點

實際芯片設計中，需結合芯片工作電壓、制程工藝、面積成本、防護等級等需求，合理選擇防護器件，甚至進行多器件組合設計。二極管是基礎防護選擇，適用于全芯片電源軌防護；GGNMOS勝在可靠性與工藝兼容性，適合對穩定性要求高、面積成本敏感度較低的設計；SCR則是單位面積防護能力的最優解，適用于面積嚴苛、需高等級防護且能規避閂鎖的場景。單一防護器件往往無法滿足全部需求，需設計多級防護架構，通過不同類型器件的搭配，實現“緩沖-鉗位-泄放”的全流程防護，在設計窗口內達成“不干擾正常工作、有效抵御ESD應力”的核心目標。

隨著半導體技術不斷發展，ESD防護設計將朝著更小面積、更高魯棒性、更低閂鎖風險、更好工藝兼容性的方向演進，為先進制程芯片的可靠性提供保障。
