突破便攜智能設備供電 3 大核心痛點！SY8842：高集成小體積 + 高能效低紋波的五大核心優勢

?作為設備供電的核心組件，電源管理芯片的穩壓、能效控制、安全防護能力直接決定終端產品的穩定性、能效水平與小型化程度。作為矽力杰核心合作代理商，佰祥電子本期為您深度解析 SY8842 電源管理芯片。

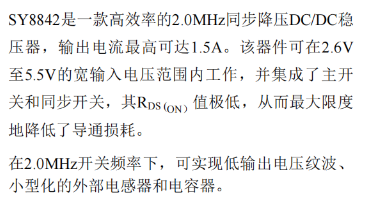

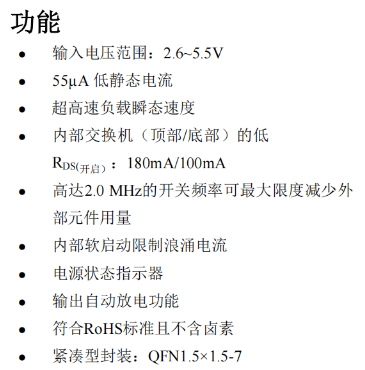

SY8842 特性概覽圖? SY8842 芯片核心功能

一、原生集成：一體化架構設計，適配便攜智能終端需求

SY8842 并非簡單的控制電路與功率器件的組合拼接，而是立足于便攜智能終端全場景需求的一體化原生架構設計。芯片集成低導通電阻主開關與同步開關、內置輸入欠壓鎖定電路、集成雙路電流傳感器、內置軟啟動電路、集成熱傳感器、搭載功率好指示模塊、配置輸出自動放電功能、內置控制邏輯電路。在 QFN1.5×1.5-7 緊湊封裝內實現了高集成、低成本、高能效、高可靠性的四重平衡，完美適配智能手機、迷你筆記本電腦、接入點路由器的一站式解決方案。

SY8842 引腳定義與功能示意圖

二、五大核心技術亮點，破解便攜智能終端設計痛點

SY8842 輸入電壓范圍為 2.6V 至 5.5V，可輸出最大 1.5A 電流，開關頻率固定為 2.0MHz，內部集成主開關與同步開關、軟啟動、功率好指示等功能，采用 QFN1.5×1.5-7 封裝形式。

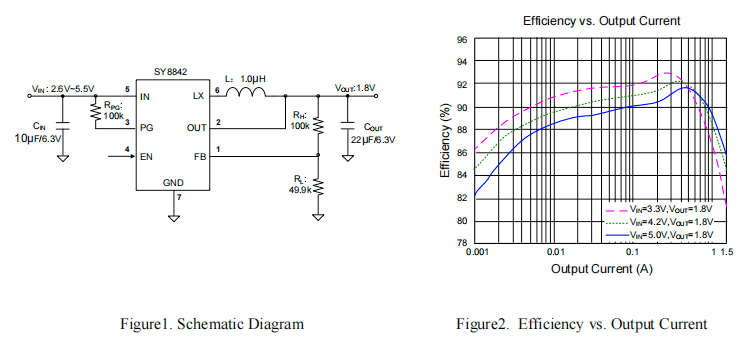

SY8842 典型應用電路原理圖

亮點一：核心精準調控技術

芯片反饋參考電壓為 600mV，輸出電壓可通過電阻分壓精準配置，功率好指示閾值為輸出電壓的 90% 至 120%，最小導通時間僅 40ns，最大占空比可達 100%，實現輸出電壓的精準穩定調控。

亮點二：全工況高效運行控制

內部主開關導通電阻為 180mΩ，同步開關導通電阻為 100mΩ，有效降低導通損耗，2.0MHz 高開關頻率優化全負載段效率，輕載工況下靜態電流僅 55μA，保障全工況高效運行。

亮點三：輸出性能優化功能

芯片具備超快負載瞬態響應速度，輸出電壓紋波極低，內置輸出自動放電功能，軟啟動時間為 0.4ms，有效限制浪涌電流，提升輸出供電的平穩性。

亮點四：超低啟動與靜態功耗

芯片使能開啟延遲僅 100μs，關機電流低至 0.1μA，靜態工作電流僅 55μA，輸入欠壓鎖定閾值為 2.6V，超低功耗特性適配便攜設備長續航需求。

亮點五：全維度硬件安全保護

芯片內置峰值 2.0A、谷值 1.5A 的過流保護，輸出欠壓保護閾值為 40% 參考電壓，熱關斷溫度為 150℃，具備短路保護與打嗝模式保護，全方位保障芯片與終端設備安全。

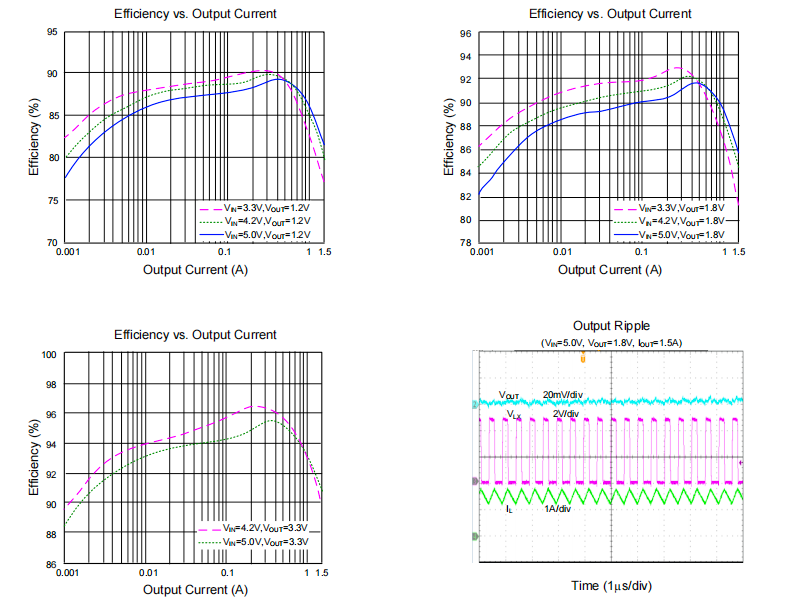

SY8842 效率與輸出電流特性曲線

三、產品核心價值與定位

總體而言，SY8842 絕非一款簡單的 “電源管理芯片”，而是矽力杰針對便攜智能終端，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精準工程取舍，充分體現了矽力杰在電源管理芯片領域的深厚技術底蘊。該芯片適用于智能手機、Net PC、迷你筆記本電腦、接入點路由器等應用場景。作為矽力杰的核心合作代理商，佰祥電子不僅提供原裝正品的 SY8842 全系列芯片，更將持續結合客戶的實際產品應用場景，提供從器件選型、原理圖評審、PCB Layout 指導到系統級 Debug 的全方位技術支持，助力您的智能終端產品在消費電子與網絡通信領域?qū)崿F(xiàn)更高效、更可靠的落地。當前消費電子與網絡設備朝著小型化、低功耗、高集成方向快速發展，SY8842 憑借小體積、高能效、全保護的特性，成為便攜智能設備供電方案的優選器件，可有效降低產品設計復雜度與 BOM 成本，加速產品量產落地。
