PLC 是工業自動化當中的重要組成部分，它是一種專門為在工業環境下應用而設計 的數字運算操作電子系統，可通過數字式或模擬式的輸入輸出來控制各種類型的機械設 備或生產過程。在自動化生產線上， 用戶經常需要使用 PLC 來控制可編程電源或電子 負載完成生產，能否接受 PLC 的通訊及控制成為電源負載的一個重要指標。

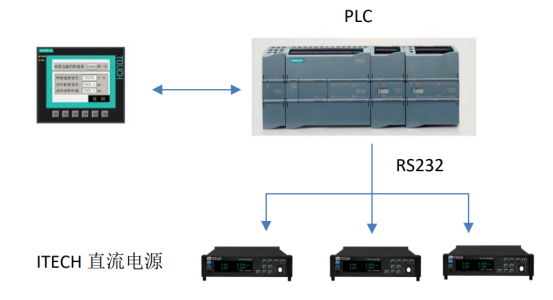

目前電源和負載常見的通訊協議為 SCPI 協議，利用上位機（PC）可以通過該協議實 現對儀器的遠端控制。艾德克斯的產品除了利用 PC/IPC 進行控制之外，還支持利用 PLC 進行控制。

PLC 常見的外置通訊模塊為串口，由于 PLC 常用的通訊協議與儀器使用的 SCPI 不匹 配，若想使用 PLC 對儀器進行控制，可以利用 PLC 的自由口通訊，采用無協議模式對源 和負載進行控制。

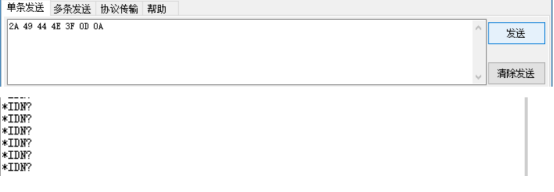

如下圖所示，發送端以 HEX 的形式向儀器發送指令，以 0D 0A 換行符結束，HEX 指 令轉碼后的內容為*IDN?。

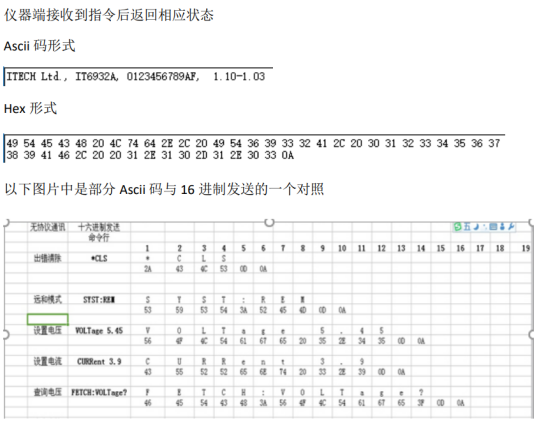

注意點 ：PLC 主機或可擴展通訊模塊需要具備無協議通訊端口，此外由于為無協議模 式，程序中需對上報數據按儀器協議進行解析
