一般來說，直流電源具有 CV/CC 兩種工作模式，分別對應內部?jī)蓚€(gè)環路(CV 控制環和 CC 控制環)。當今市場上的大多數電源供應器均采用電壓優先模式設 計，不能提供電流環控制優先模式；事實上這種情況非常普遍，大多數工程師 甚至從來沒有意識到還有優先模式存在，他們只是期望自己的電源能夠正常提 供電壓電流和功率輸出。
但隨著電子測試需求的變革，這種方式的局限性也體現出來，CV 控制環優 先的情況下，雖然一定程度上可以加快電壓的上升速度，但不能夠適用于對電 流過沖測試要求嚴苛的場合。IT6100B 高速度高精度可編程直流電源系列突破 創新，提出 CC/CV 優先權概念，可幫助用戶解決長期測試應用中的各種嚴苛問 題，使需求電源高速或者無過沖等應用變得更加靈活，更節約了測試設備購置 成本。
高速度高精度可編程直流電源系列 CC/CV 優先權概念，用戶可通過電源菜 單界面實現 CC 控制環，CV 控制環優先級別設定，滿足多元化多領域的應用， 無需額外采購，極大的節約了成本。
在以電流優先模式工作時，通過加快 CC 環路的響應速度，當電流爬升至恒 流設定值時，CC 環路優先于 CV 環路起作用，快速響應并有效的控制電流停止 爬升，避免電流的過沖，以便得到干凈、良好的性能，同時擁有快速電流上升 時間和最小過沖。

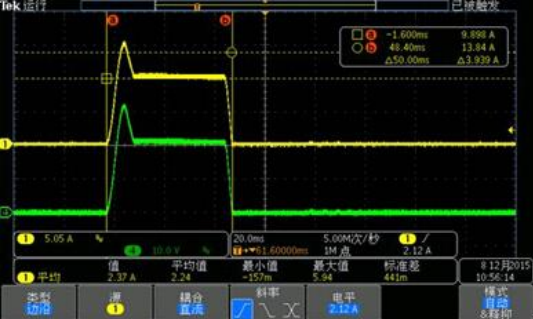

案例分析：激光器測試 傳統的電源因 CC 環路速度較慢，優先權較低，所以當電流達到設定電流 時，不能很快檢測到并抑制電流的過沖。下圖為傳統的電源測試激光器時，示波器捕捉到的電流與電壓的波形，可見明顯過沖。

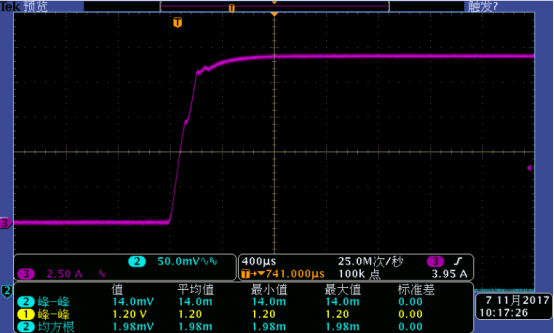

而 IT6100B 系列可通過 menu 菜單將 CC 控制環設置為 High 優先級別，使電 源快速進入恒流狀態，從而抑制啟動瞬間的電流過沖，保護激光器。下圖為 IT6100B 系列電源開啟 CC/CV 優先權(CC 設置為高優先權)時，示波器捕捉到的 電流波形，可見無過沖。

從以上測試結果可以看出，電壓優先模式下，保證電壓的輸出波形質量， 電流有可能會過沖；而在電流優先模式下，不管啟動電流是毫安還是安培級， IT6100B 都能很好地管理過沖，保證電流的輸出波形質量。
艾德克斯 IT6100B 系列（86~1200W）為高速高精度的可編程直流電源，滿 載上升最快可達 500us，分辨率最高可達 0.1mV / 0.01mA，輸出波形優先模式 可讓電壓或電流的上升波形高速且無過沖，在航天航空電源模塊等高精度測試 領域廣泛應用。內置標準 USB/RS232/GPIB 通訊接口，面板支持 List 編程，給 使用帶來極大的方便，可以根據客戶設計和測試的需要，提供多用途的解決方案。
