2.設計的實現

　　1） 兩芯片之間級聯；把作高位芯片的進位端與下一級up端連接這是由兩片74LS90連接而成的60進制計數器，低位是連接成為一個十進制計數器，它的clk端接的是低位的進位脈沖。高位接成了六進制計數器。當輸出端為0101 的時候在下個時鐘的上升沿把數據置數成0000 這樣就形成了進制計數器，連個級聯就成為了60進制計數器，分別可以作為秒和分記時。

　　2） 方案的實現：

　　使用200HZ時鐘信號作為計數器的時鐘脈沖。根據設計基理可知，計數器初值為00，按遞增方式計數，增到59時，再自動返回到00。此電路可以作為簡易數字時鐘的分鐘顯示。下圖為60進制計數器的總體框圖。

　　六十進制計數器的設計與仿真

　　1.基本電路分析設計

　　1） 十進制計數器（個位）電路本電路采用74LS160作為十進制計數器，它是一個具有異步清零、同步置數、可以保持狀態不變的十進制上升沿計數器。

　　2） 功能表如下；

　　連接方式如下圖：

　　3） 十進制計數器（十位）電路

　　圖3 十進制計數器（十位）

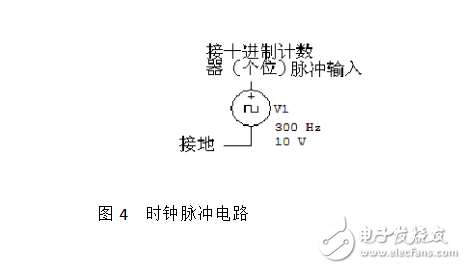

　　4） 時鐘脈沖電路

　　5） 置數電路

　　6） 進位電路

　　7）譯碼顯示電路

　　8）選定儀器列表
