三極管驅動繼電器控制電路分析_繼電器控制電路圖設計

　　利用三極管飽和導通和截至的特性，本身就可以實現接通和斷開的功能，但由于它的帶載功率有限，所以需配繼電器擴流，并且可以擴充觸點的數量，該電路是PNP三極管，所以采用集電極接低電平方式輸出，P37為上拉電阻，當基極沒有輸入脈沖或電壓時，基極為高電平，因為這是反極性三極管，所以平時是截止的，只有基極輸入低電平，降低基極電壓，這時三極管導通，繼電器線圈得電吸合，原常閉觸點斷開，常開觸點吸合，完成設備的接通與斷開功能。

　　下圖中二極管反向接在線圈兩端，是保護線圈不受反峰電壓的沖擊，對繼電器起到保護作用。

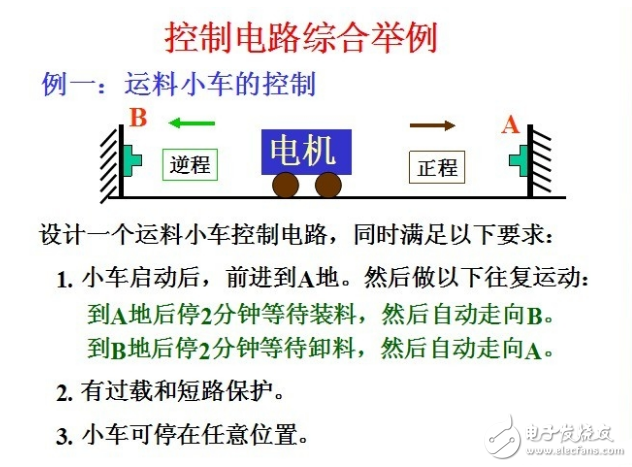

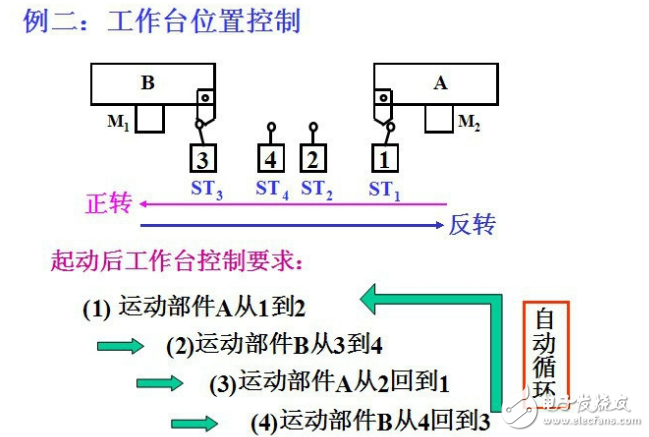

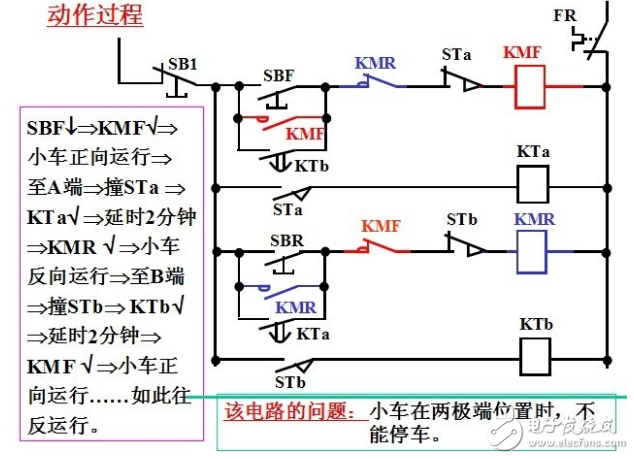

　　繼電器控制電路圖設計
