X24128是美國XICor公司生產的CMOS串行通信EEPROM。內部結構為16k字節8位陣列。X24182在2線總線上可同時并聯8片，并具有軟件和硬件寫保護功能。片內最高地址單元（FFFFH）為一寫保護寄存器。通過寫入不同數據，可進行軟件寫保護、塊鎖定選擇保護和編程硬件寫保護三種不同形式的寫保護。在2線總線上串行通信的最高時鐘頻率為400kHz。另外還具有輸入、輸出消噪聲和抑制功能。而且功耗低，它的讀狀態工作電流小于1mA, 寫狀態工作電流小于3mA，靜態電流小于1uA。工作電壓有1.8V-3.6V、2.5V-5.5V和4.5V-5.5V三種類型供選擇。寫方式有按字節寫和按頁寫兩種形式，每頁為32字節。

1．管腳說明

X24128有三種封裝形式：14-SOIC、16-SOIC和8-PDIP。圖1為8-PDIP封裝的外形圖。各管腳的功能說明如下：

VCC、Vss：為電源的正、負極輸入端；

SCL：串行時鐘輸入端，用于控制數據的輸入與輸出；

SDA：串行數據輸入與輸出的共用管腳。漏極輸出，可與其它器件的SDA腳的輸出組成線或邏輯關系。由于是漏極輸出，因此在使用時必須接上拉電阻；

WP：硬件寫保護輸入管腳。當WP管腳接高電平且寫保護寄存器的WPEN位被寫1時，寫保護仿寄存器實施寫保護，這時塊鎖定的存儲陣列無法再用程序改寫。不需要寫保護時，WP管腳接低電平；?

S0、S1、S2器件選擇輸入端。在串行通信總線上可以并接多至8片X24128，它們可以分時享用總線。在輸入的地址中，當?shù)谝蛔止?jié)（器件地址）的數據與器件的輸入管腳S0、S1、S2相符時，器件被選擇并可與CPU進行串行通信。如與器件的輸入管腳不符，則處于等待狀態。

2．地址選擇

X24128內部EEPROM由16k×8位組成，這16k數據單元的地址為0000H-3FFFH。寫保護寄存器的地址為FFFFH。每個地址可以分為地址高位字節BYTE1和地址低位字節BYTE0。除了數據單元地址外，還具有一個器件地址。在器件地址中，高四位必須為1010，這是X24128的識別碼。S2、S1、S0三位為所選器件的地址碼，它們必須與所選器件的輸入管腳S2、S1、S0相一致。例如所選器件的S2管腳接Vcc，S1、S0兩個輸入管腳連接Vss，則器件地址應為1010100R/WB。位位為讀、寫選擇位，位為1時，選擇讀；位為0時，選擇寫。

3．寫保護寄存器

寫保護寄存器是一可讀寄存器，格式如下：各位的狀態可通過程序?qū)懭搿，F(xiàn)將功能說明如下：

WEL：為EEPROM陣列寫使能鎖存器，WEL=1時，寫使能鎖存器置位，可進行寫操作；WEL=0時，寫使能鎖存器復位，拒絕一切寫操作。

RWEL：為“寫保護寄存器”寫使能鎖存器，RWEL=1時，可對“寫保護寄存器”進行改寫；RWEL=0時，寫使能鎖存器復位，拒絕改寫。

上電時，WEL和RWEL均被復位。

BL1、BL0：EEPROM陣列塊鎖定保護位。整個EEPROM陣列有三種鎖定形式，BL1、BL0=00時，整個陣列未加塊鎖定保護；BL1、 BL0=01時，地址為3000H～FFFH的陣列進行塊鎖定保護；BL1、BL0=10時，地址為2000～3FFF的陣列進行塊鎖定保護;BL1、 BL0=11時，地址為0000H～3FFFH的陣列進行塊鎖定保護.

WPEN：寫保護使能位，當WPEN位被寫入1且將器件的WP管腳接至Vcc時，，硬件寫保護使能；當WPEN位被復位或者WP管腳接至Vss時，硬件寫保護不再使能。硬件寫保護能為整個系統在實際應用操作中給用戶實施寫保護操作提供方便。

通過BL1、BL0位進行塊鎖定的存儲器陣列不受硬件寫保護的影響，只有通過改變BL1、BL0的值才能改變塊鎖定保護陣列的區域范圍。但改變BL1、 BL0的值要受到RWEL位的制約。RWEL位的改變又受到硬件寫保護的制約。未加塊鎖定保護的陣列不受硬件寫保護的制約，因而可對其進行寫操作。

在未加硬件寫保護的情況下，對BL1、BL0的改寫可按以下三步進行：

1）對FFFFH地址寫入00000010，使WEL=1；

2）對FFFFH地址寫入00000110B，使RWEL=1；

3）對FFFFH地址寫入X00XX010B，使RWEL=0。進行寄存器寫保護。如果在第（3）步中使RWEL=1，則對寄存器的改寫無效。寄存器仍保持（2）步的狀態。

4．讀寫時序

在進行讀、寫操作之前，先設置開始狀態。方法是命令SCL總線保持高電平，并在SDA總線上設置一個由高電平向低電平的跳變。而在通信結束時，又需設置一個結束狀態，即將SCL總線保護高電平，并在SDA總線上設置一個低電平向高平跳變。設置結束狀態后，器件脫離通信狀態。

SDA總線上通信數據的改變必須在SCL總線處于低電平狀態時進行。SCL總線處于高電平時，數據處于保持狀態。

在通信過程中，接收數據的器件每次有效地接收到8位數據后，都給發送數據的器件發送一個負脈沖應答信號。在定操作過程中，X24128每次接收到8位數據（包括接收到8位地址數據）后，在SDA總線上產生一個負脈沖，該脈沖的寬度一直延續到第9個時鐘脈沖信號結束。在讀操作過程中，CPU每次接收到 X24128所發送的8位數據后，SDA總線上再發送一個負脈沖，以示讀有效，然后X24128可以繼續發送數據。如果X24128未接收到應答信號，則停止發送數據，直到接收到結束信號時，通信結束。

4．1按字節寫時序

給X24128內部存儲陣列中未加鎖定保護部分的某一單元寫一個字節的數據時，首先設置開始狀態，再依次發送器件地址和數據地址的字節1和字節 0，X24128每次接收到一個8位地址字節后，利用第9個時鐘脈沖發出應答信號。CPU接收到第3個應答信號后，再發送8位數據和接收應答信號，最后設置結束狀態。X24128接收到結束信號后，開始將接收到的數據寫入EEPROM陣列的內部寫過程。在進行內部寫過程中，對外部輸入的任何信號都不作反應，SDA管腳輸出高阻態。

4．2按頁寫時序

由CPU給X24128寫數據時，可以按頁寫，每頁包括32字節，按頁寫的方式在開始時如同按字節寫，只是每次寫完一個字節數據后，X24128內部地址指針自動加1后才可以繼續寫數據，無需再次寫入地址。本頁的最高地址寫入后，地址指針自動返回到本頁的最低地址，如果繼續寫入數據，則將已寫過的數據覆蓋，只有發送給X24128結束信號后，X24128才終止接收數據，開始進行內部寫過程。

4．3讀當前地址數據

如果要讀X24128內部地址指針當前所指單元的數據，只要發送給X24128開始信號、器件地址（位為1）和接收到應答信號后，即可接收X24128所發送的當前地址的數據。接收完畢，發送結束信號。X24128發送完數據后，地址指針自動加1。

4．4讀取任一地址的數據

先給X24128發送所要讀取數據的地址，使其成為當前地址指針所指地址。其中器件地址的位寫入0，再按讀當前地址數據的方式讀取數據。

4．5連續讀取數據

連續讀取數據如同讀取任一地址數據，將所要連續讀取數據的首位地址設置成當前地址，在接收完第一字節的數據后，不是發送結束信號，而是發送應答信號，X24128接收到應答信號后繼續發送第二字節數據。只要CPU每次接收完一個字節的數據后所發送的是應答信號，X24128就會繼續發送下一字節的數據，當發送完整個存儲陣列的最高地址的數據后，地址指針將返回到0000H單元。如果繼續發送應答信號，X24128將從0000H單元開始繼續發送數據。只有接收到結束信號才終止發送。

5．接口電路及編程

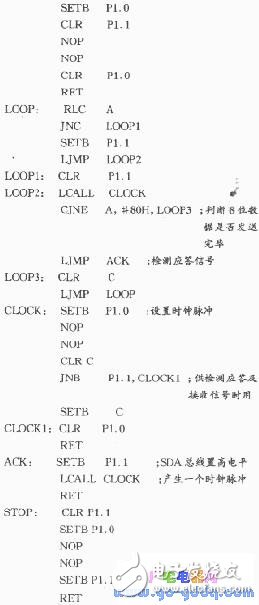

X24128與AT89C51的接口電路如圖2所示。在2線總線上最多可并接8片X24128。以P1.0口線作為時鐘信號輸出，P1.1口線作為數據輸入、輸出?？偩€接4.7kΩ的上拉電阻。下面以AT89C51寄存器R2的數據寫入X24128（1）的1000H地址中為例，假設1000H地址未加寫保護，則編程如下：?
