3．低功耗工作方式

80C51有兩種低功耗方式，即待機方式和掉電保護方式。待機方式和掉電保護方式時所涉及的硬件如上圖所示。待機方式和掉電方式都是由電源控制寄存器(PCON)的有關位來控制的。電源控制寄存器(PCON)寄存器是一個逐位定義的8位寄存器，其格式如下：

其中：SMOD為波特率倍增位，在串行通信時使用；CF1為

通用標志位1；GF0為通用標志位0；PD為掉電方式位，PD=l，則進入掉電方式；IDL為待機方式位，IDL=1，則進入待機方式。要想使單片機進入待機或掉電工作方式，只要執行一條能使IDL或PD位為1的指令就可以了。

(1)待機方式

④待機方式的進入如果使用指令使PCON寄存器IDL位置1，則89C51即進入待機方式。這時振蕩器仍然運行，并向中斷邏輯、串行口和定時器/計數器電路提供時鐘，但向CPU提供時鐘的電路被阻斷，因此CPU不能工作，而中斷功能繼續存在，但與CPU有關的如SP、PC、PSW、ACC以及全部通用寄存器都被“凍結”在原狀態。

②待機方式的退出

采用中斷方法退出待機方式。在待機方式下，若引入一個外中斷請求信號，在單片機響應中斷的同時，PCON．0位（即PD位）被硬件自動清0，單片機就退出待機方式而進入正常工作方式。在中斷服務程序中只需安排一條RETI指令，就可以使單片機恢復正常工作后，返回斷點繼續執行程序。

(2)掉電保護方式

①掉電保護方式的進入

PCON寄存器的PD位控制單片機進入掉電保護方式。當80C51單片機在檢測到電源故障時，除進行信息保護外，還應把PCON.I位置“1”，使之進入掉電保護方式。此時單片機一切工作都停止，只有內部RAM單元的內容被保存。

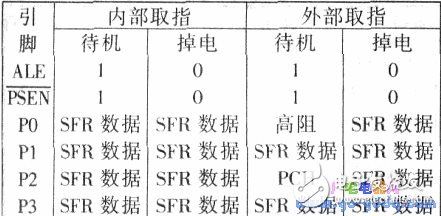

②掉電保護方式的退出89C51單片機備用電源由Vcc端引入。當Vcc恢復正常后，只要硬件復位信號維持l0ms，即能使單片機退出掉電保護方式。在待機和掉電方式期間引腳的狀態見下表。

4．編程方式

89C51片內有4K字節的FlashROM代碼存儲器陣列。有低電壓編程和高電壓編程(12V)兩種模式。低電壓編程狀態為用戶在系統中編程89C51提供了一個方便的途徑，而高電壓編程(12V)模式與一般常規的Flash或EPROM編程器兼容。

(1)閃速存儲器編程方式上表列出了89C51閃速存儲器的編程、校驗、寫鎖定位及讀芯片標記時的邏輯電平。89C51的存儲器原碼陣列在以上兩種編程狀態都是一個字節編程。如果Flash存儲器不空，整個存儲器必須在片擦除狀態下擦空。元的內容被保存。②掉電保護方式的退出89C51單片機備用電源由Vcc端引入。當Vcc恢復正常后，只要硬件復位信號維持l0ms，即能使單片機退出掉電保護方式。在待機和掉電方式期間引腳的狀態見表4。
