一、項目概述

1.1 引言

計算機和網絡技術的迅速發展，引發了控制領域深刻的技術革命。控制系統結構向網絡化、開放性方向發展將是控制系統技術發展的主要潮流。過去大量的浩如煙海的8/16位單片機的嵌入式設備，如儀器儀表、數據采集和顯示、過程控制、工業自動化、家庭自動化等的實時應用，已經到了享受網絡方便的時候了。它們將成為Internet 的發展沃土，順應“網絡服務”向“網絡應用”擴展的大潮。

1.2 項目背景/選題動機

目前大多數嵌入式系統還處于單獨應用的階段，以單片機為核心，與一些控制設備配合實現一定的功能。如果嵌入式系統能夠連接到Internet 這個信息流通渠道，則可以方便、低廉地將信息送到世界上任何一個地方，這將形成集管理與控制于一體的分布式網絡系統。要做到這一點并不難，在電子技術、傳感技術已經高度發達的今天，現場數據的取得，已經不是難事，溫度、壓力、濕度、速度、加速度、電流、電壓這些數據只需要一個小小的嵌入式系統就可解決。另外，以太網（Ethernet）協議已經廣泛地應用于各種計算機網絡，基于以太網的嵌入式系統也正在不斷向前發展。

二、需求分析

2.1 功能要求

實現一個以AVR32 UC3為核心的可移植并且高度可配置的基于網絡的數據采集與控制系統。該系統具有結構簡單、通用性強、通過Internet進行通信、使用靈活、性價比高等優點，適配各種智能傳感器并具有較強的擴展能力，該系統可用于現在流行的物聯網的各個方面，例如，傳感器網絡監控（污染源實時監控，無線環保數據采集），工業機器監控（工業自動化，智能家居系統），遠程信息交互（遠程醫療，遠程教育）等應用領域。

系統總體架構圖如圖1。

圖1系統總體架構圖

2.2 性能要求

利用該系統，用戶能夠通過Internet 訪問并控制相關外設。當系統上電或復位后相關配置能夠自動設置好，在10秒鐘內開始正常工作；網絡連接通過板卡上的 Ethernet 接口實現，相關的IP地址，子網掩碼（Subnet mask），網關（Gateway）等網絡配置通過DHCP（Dynamic Host Configuration Protocol）自動實現并顯示在LCD上；信息采集正常工作（溫濕度誤差小于0.1%），控制輸出正常工作（LED實現3級亮度調節，繼電器正常工作，電機正常工作）；HTML源文件存放在外部U盤（或SD卡）上，便于修改。

三、方案設計

3.1 系統功能實現原理

基于網絡的數據采集與控制系統，在AVR32 UC3上實現以太網連接和USB文件系統，通過TCP/IP協議實現以太網的連接，通過USB協議讀寫U盤中的網頁文件?？勺鳛橐蕴W(wǎng)的一個獨立系統，網絡上的任何一臺計算機都可通過標準的TCP/IP協議對其進行連接控制，傳輸命令或數據。將該系統配上溫濕度傳感器后實際測量工業現場溫濕度，然后通過網絡傳輸給計算機，可獲得現場溫濕度。配上相關外設，在計算機上通過網絡可對現場進行控制。

圖2系統硬件結構框圖

3.2 硬件平臺選用及資源配置

硬件平臺擬選用AVR32 EVK1100。

資源配置：以太網端口用于接入以太網，USB2.0接口用于讀取U盤網頁文件，USART用于相關外設的串行通信，光敏電阻、溫/濕度傳感器、AD等用于前端信號采集，LED、繼電器、電機等用于后端控制演示。

3.3系統軟件架構

TCP/IP協議實現網絡連接。

從系統硬件結構框圖中我們可以清晰地了解整個硬件系統的結構以及各部分的連接。首先最重要的部分是調用lwIP TCP/IP Stack來實現AVR32 UC3與Internet的通信，接受用戶的請求并根據Http Request（）的返回值通過Http Response（）來與用戶進行交互，例如顯示時間、溫濕度或者控制LED燈的亮滅。

下圖是簡化了的Web服務器原理圖，服務器的事物邏輯部分是嵌入式Web服務器的核心部分，它根據不同的Http Socket來讀取U盤上的HTML源文件或其他外設的輸入值，來響應用戶的請求，這是整個系統的基礎。

圖3 Web服務器原理圖

USB協議和文件系統

實現U盤（或SD卡）讀寫。U盤（或SD卡）及文件系統是整個系統中僅次于嵌入式Web服務器的重要模塊，它主要用來存放Web服務器管理員編寫的HTML源文件，提供給Web服務器來響應用戶的請求。U盤（或SD卡）的讀寫可以利用AVR32 UC3上的USB Host來方便的實現。并且Atmel 公司提供的文件系統的庫函數的支持，更加方便了U盤（或SD卡）及文件系統模塊的實現。其示意性原理框圖如圖4所示：

圖4USB協議和文件系統示意性原理框圖

傳感器、LCD、串口通信、控制信號輸出。同時AVR32 EVK1100 板上的LCD用來顯示系統的網絡連接信息以及傳感器的輸入值。網絡連接信息不僅包括當前IP地址，網關等基本網絡信息，還包含了當前用戶連接數，用戶的Web請求等。管理者可以根據這些基本的信息來判斷當前Web服務器的工作狀態，以及系統錯誤的檢查。

LCD顯示內容示意圖如圖5所示：

圖5 LCD顯示內容示意圖
?

其次，傳感器主要用于測量當前系統所處環境的各種參數，比如溫度，濕度等。測量的數據一方面送到LCD顯示；另一方面送到Web服務器的事物邏輯控制中心以響應用戶的Web請求。而LED控制部分則接受來自系統的控制信號以控制LED燈的亮或滅。

3.4 系統軟件流程

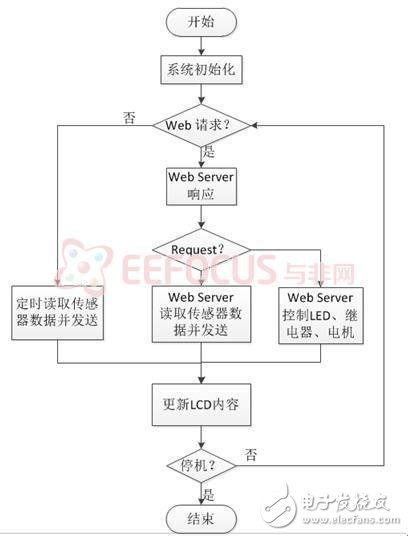

圖6程序運行流程圖

3.4 系統預計實現結果?

實現一個基于網絡的數據采集與控制系統，能夠提供用戶通過Internet 訪問并控制相關外設。具體如下所示：

1. 當上電或復位后系統配置能夠自動設置好，開始正常工作；

2. 網絡連接通過板卡上的Ethernet 接口實現，并且相關的IP地址，子網掩碼（Subnet mask），網關（Gateway）等網絡配置能夠通過DHCP（Dynamic Host Configuration Protocol）自動實現；

3. HTML源文件存放在外部U盤（或SD卡）上，方便用戶修改；

4. 信息采集正常工作，控制輸出正常工作；

5.相關的網絡信息（如IP地址，子網掩碼（Subnet mask），網關（Gateway）等）及外設信息（如溫度，濕度，光照強度等）顯示在LCD上。
