TD-SCDMA網絡模擬儀核心網模擬功能分析

摘要： TD-SCDMA網絡模擬儀是杰脈通信最新推出的一款具有TD-SCDMA基站和核心網模擬功能的調測設備。它不僅支持終端系統級的功能測試，也支持單獨的核心網模擬的功能部分，能夠為終端芯片和解決方案的研發提供便利的調測平臺和手段。本文對TD-SCDMA網絡模擬儀系統和核心網模擬部分的原理和功能作簡單介紹。

1. 概述

隨著中國自主創新的TD-SCDMA 標準和技術的不斷成熟與發展，尤其中國移動建設的TD-SCDMA 網絡日益完善， 越來越多的企業參與TD-SCDMA終端芯片和解決方案的研發。目前，由于市場上還沒有專門針對TD-SCDMA終端開發和調測的儀表，多數企業基本上是租借或者購買商用基站和綜合測試儀表搭建開發和測試環境，不僅費用高昂，而且參數配置復雜、不靈活，不能滿足開發過程中對終端上行數據跟蹤（Trace）和分析的需求。TD-SCDMA網絡模擬儀可以為終端芯片及產品開發提供一個高效而經濟的環境，解決了TD-SCDMA終端開發的薄弱環節。

2. TD-SCDMA網絡模擬儀系統構成

TD-SCDMA網絡模擬儀是在遵循3GPP和CCSA標準的基礎上，結合了杰脈通信自主的FemtoCell技術所開發的產品。它具有TD-SCDMA基站平臺及核心網的模擬功能，支持終端系統級的功能測試，還可以為終端芯片開發提供調測手段。其主要功能包括：L1/L2/L3信令的跟蹤、調試、回放；系統上、下行參數的配置；支持單用戶和多用戶的語音和數據業務等相關測試用例等。

TD-SCDMA網絡模擬儀由兩大部分組成：平臺系統和PC端軟件。平臺系統通過以太網口與PC端連接。

TD-SCDMA網絡模擬儀平臺系統主要完成TD-SCDMA基站側的信號處理，其功能等效于TD-SCDMA的基站設備。其硬件部分為TD-SCDMA的無線信號和基帶信號處理提供平臺，包括射頻收發信機、源發生器、模數/數模變換、數字中頻信號處理、基帶信號處理等主要功能；其系統軟件指運行于硬件平臺上的軟件，主要完成對TD-SCDMA L1和接入層信令的處理，以及硬件平臺的操作和維護等。

PC端軟件主要完成TD-SCDMA非接入層的信令處理功能、負責對L1/L2/L3各層間的信息和信令進行Trace和監控，以及對整套系統進行配置、數據回放和分析等功能。其中的“核心網模擬儀”軟件部分就是運行在PC端的軟件之一，其功能涵蓋業務仿真、上下行信令監測解析、核心網參數配置等，可用于業務支持、信令監測、綜合測試等多個方面。其中圖 1 核心網模擬儀在TD-SCDMA網絡模擬儀中的位置。

圖1：核心網模擬儀在TD-SCDMA網絡模擬儀中的位置。

2.1 TD-SCDMA網絡模擬儀的平臺系統

圖2：TD-SCDMA網絡模擬儀平臺系統。

TD-SCDMA網絡模擬儀平臺系統主要包括硬件平臺、物理層PHY信號處理、TD-SCDMA高層和應用軟件信號處理三個部分，其中：

硬件子系統為TD-SCDMA的無線信號和基帶信號處理提供平臺，包括射頻收發信機、源發生器、模數/數模變換、數字中頻信號處理、基帶信號處理等主要功能。

PHY物理層信號處理，實現3GPP協議定義的TD-SCDMA 物理層信號處理功能。

TD-SCDMA高層和應用軟件信號處理，實現3GPP 協議定義的TD-SCDMAL2和L3的功能、NAS的部分功能以及硬件平臺的控制、調度等。

2.2 TD-SCDMA網絡模擬儀核心網模擬儀功能分析

在PC端軟件中，除了平臺操作維護信令分析軟件之外，最重要的部分就是核心網模擬儀軟件部分。核心網模擬儀是運行于PC上的模擬核心網（CN）基本功能的軟件，其功能涵蓋業務仿真、上下行信令監測解析、核心網參數配置等，可用于業務支持、信令監測、綜合測試等多個方面。

核心網模擬儀部分的主要功能如下：

1. 跟蹤Ium接口上傳輸?shù)乃行帕?，包括上下行信令?

2. Ium消息、NAS消息信令的跟蹤、解析功能。對各種信令可以記錄和回放；

3. CS語音信令面、用戶面功能；

4. 支持移動性管理功能，包括支持CS的MM實體和支持PS的GMM實體；

5. 支持連接管理功能，包括CC、SM實體等；

6. 支持上行語音單向播放；

7. 支持彩鈴語音功能；

8. 支持PS信令面功能；

9. 支持鏈路檢測功能；

10. 支持多RNC及多UE同時工作；

11. 支持CNSim發起的尋呼及業務釋放功能；

12. 主要支持的配置：核心網模擬儀基本參數，（例如：PLMN、HPLMN、UDP端口及各類定時器等）；用戶信息并可觀察用戶狀態信息（例如：注冊用戶及激活用戶）；配鏈路檢測時間間隔；RNC基本信息；彩鈴語音功能等。

示例：Ium消息跟蹤

通過Ium消息跟蹤窗口可以跟蹤在Ium接口上交互的所有信息，如圖 3所示：

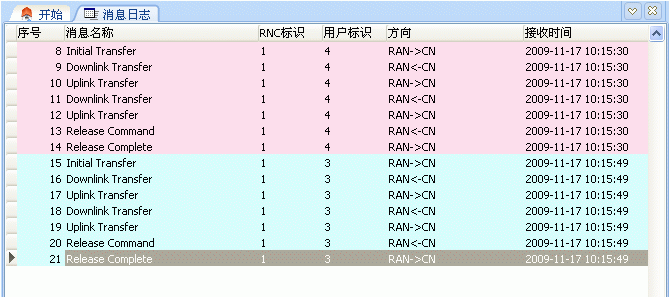

圖3：Ium消息跟蹤窗口。

Ium消息顯示窗口能夠顯示每條Ium消息的全部內容，如圖 4所示

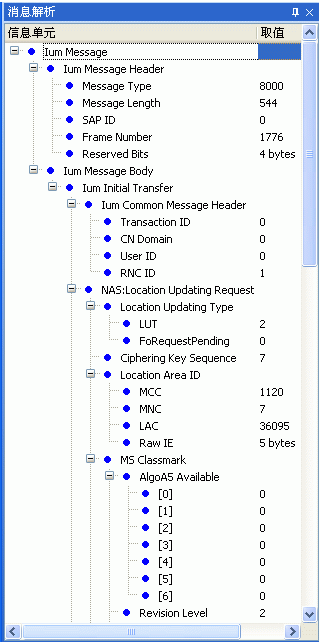

圖4：Ium消息IE顯示窗口。

從圖中可知，該消息為初始直傳消息，攜帶的NAS消息為location updating request。該消息的各IE取值也得到詳盡的解析，從而可以容易的判斷各值是否合理，進而判斷終端的狀態及參數設置是否正常。

通過示例也可以看出，TD-SCDMA網絡模擬儀的核心網模擬部分可以給終端高層協議調測提供與核心網有關的詳盡信息，為TD-SCDMA終端的L2/L3開發提供有效手段。

3. 總結

本文通過對TD-SCDMA網絡模擬儀和其主要部分”核心網模擬”的原理和功能的介紹可以看出，TD-SCDMA核心網模擬儀可以化解當前TD-SCDMA終端及相關產品開發所面臨的高層協議調試環境缺乏、調試手段復雜、無法跟蹤和分析上行數據等問題，對TD-SCDMA終端產業的發展必將起到積極的推動作用。
