英集芯 IP5518V 是專為TWS 耳機充電倉設計的高集成電源管理 SoC，集成 5V 同步升壓、鋰電池充電、MCU 與電量計量，外圍極簡、低功耗、支持開蓋秒連。
一、核心定位與封裝
定位：TWS 充電倉一站式電源管理芯片，替代多芯片方案

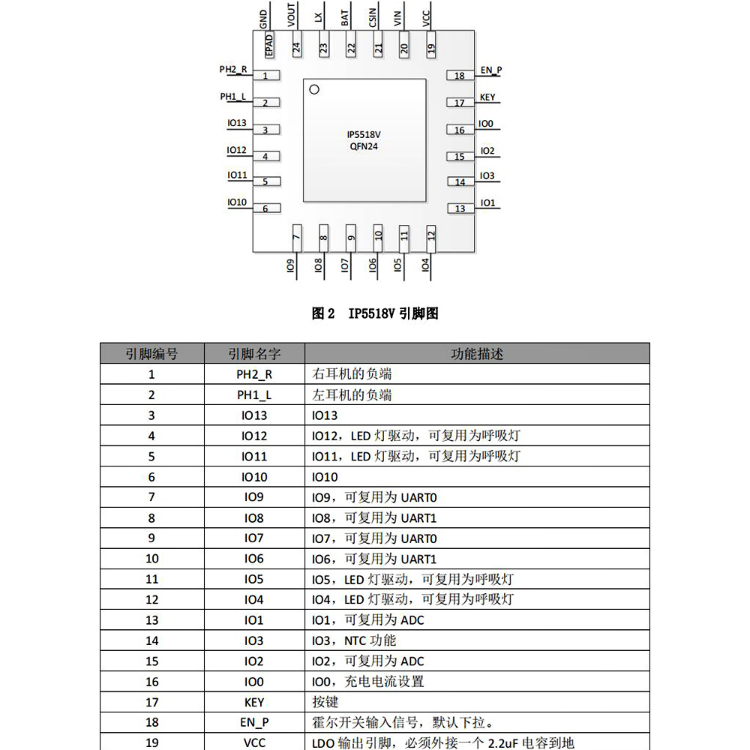

封裝：QFN24 (4×4×0.75mm)，小體積、適合緊湊結構
耐壓：輸入耐壓30V，支持 Type?C/USB 輸入

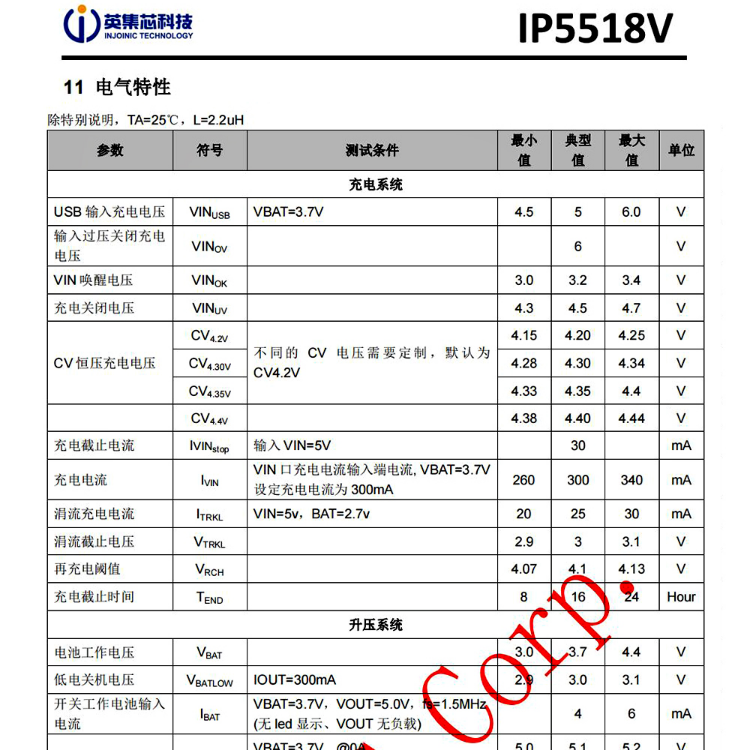

二、關鍵參數與性能
1. 升壓放電（給耳機充電）
輸出：5V 同步整流 DC?DC，內置功率 MOS
最大電流：300mA，效率最高93%（3.7V 入、5V/150mA）
開關頻率：1.5MHz，支持低成本小體積電感 / 電容
電源路徑管理：支持邊充邊放
2. 電池充電（給倉內電池充電）
充電類型：線性充電，最大500mA，電流可配置
電池兼容：4.20V/4.30V/4.35V/4.40V多規格鋰電池
充電邏輯：預充（<3V）→ 恒流 → 恒壓 → 涓流補電
智能調節：按輸入電壓、芯片溫度自動限流，防過熱
3. MCU 與通信
內置MCU，支持雙 UART，實現耳機獨立通信 / 檢測
開蓋即連：雙向通訊，耳機秒回連手機（<1 秒，優于普通 7 秒 +）
雙路獨立檢測：左右耳入倉 / 滿電 / 拔出自動識別
4. 電量顯示
內置12bit ADC，精準計量電池電量
支持：1?4 顆 LED 或 188 數碼管 顯示
5. 低功耗特性
待機電流：20μA（普通模式）
船運模式：≤3μA，適合長期庫存
滿電自動休眠，輕載自動降功耗
三、保護功能
輸入過壓 / 欠壓、輸出過流 / 短路 / 過壓
電池過充 / 過放、芯片過溫、ESD（4kV）
四、典型應用
TWS 藍牙耳機充電倉
小型鋰電池便攜設備、低功耗智能穿戴充電底座
