TOP1 LIN步進電機驅動器解決方案

　　步進電機驅動系統是由步進電機和步進電機驅動器構成的。步進電機驅動系統的性能不但取決于步進電機自身的性能，更取決于步進電機驅動器的優劣。同時，對步進電機驅動器的研究與步進電機的研究幾乎是同步的，因而步進電機驅動器在汽車動力系統中有著重要的地位。

　　步進電機驅動器細分的主要作用是提高步進電機的精確率。國內有一些驅動器采用“平滑”來取代細分，有的亦稱為細分，但這不是真正的細分，本質不同。

　　1.“平滑”并不精確控制電機的相電流，只是把電流的變化率變緩一些，所以“平滑”并不產生微步，而細分的微步是可以用來精確定位的。

　　2.電機的相電流被平滑后，會引起電機力矩的下降，而細分控制不但不會引起電機力矩的下降，相反，力矩會有所增加。

　　驅動器細分后的主要優勢

　　完全消除了電機的低頻振蕩。低頻振蕩是步進電機（尤其是反應式電機）的固有特性，而細分是消除它的唯一途徑，如果步進電機有時要在共振區工作（如走圓 弧），選擇細分驅動器是唯一的選擇。提高了電機的輸出轉矩。尤其是對三相反應式電機，其力矩比不細分時提高約30-40%。提高了電機的分辨率。由于減小 了步距角、提高了步距的均勻度，“提高電機的分辨率”是不言而喻的。

　　LIN步進電機驅動器解決方案

　　步進電機驅動器的細分越高，步進電機的精度就越高？

　　這是一種錯誤的觀念。比如步進電機驅動器細分較高的可以達到60000個脈沖一轉，而步進電機實際是無法分辨這個精度的，當驅動器設置為60000個脈沖/轉的時候，步進電機驅動器接受好幾個脈沖，步進電機才走一步，這樣并不能提高步進電機的精度。

　　步進電機的細分技術實質上是一種電子阻尼技術，其主要目的是減弱或消除步進電機的低頻振動，提高電機的運轉精度只是細分技術的一個附帶功能。細分后電機運行時的實際步距角是基本步距角的幾分之一。

　　英飛凌：汽車電動助力轉向系統

　　現代汽車技術追求高效節能，高舒適性和高安全性三大目標。作為汽車最重要的子系統之一，轉向系統的發展也一直努力追求達到這些目標。與傳統液壓 助力轉向系統（HPS）相比，電動助力轉向系統（EPS）能節省油耗約3%~5%，具有結構精巧、節能環保、安全舒適等優點，是汽車助力轉向系統的發展方 向。

　　英飛凌作為世界第二大車用半導體供應商，一直致力于開發新的產品以適應于電動助力轉向系統的發展。本文首先介紹轉向系統的 市場分析以及EPS的分類及其基本功能，然后在此基礎上介紹英飛凌對于基于兩種不同電機的EPS系統的解決方案及其產品，最后本文分析了EPS的兩個新方 向以及英飛凌將采用的解決方案和新的產品技術。

　　1.轉向系統市場分析

　　在汽車的發 展歷程中，轉向體經歷了四個階段：從簡單的純機械式轉向系統（Mechanical Steering，MS）發展到液壓助力轉向系統（Hydraulic Power Steering，HPS），然后又出現了電液助力轉向系統（Electrically Powered Hydraulic Steering，EHPS），而目前正開始廣泛應用的是電動助力轉向系統（Electric Power Steering，EPS）。

　　與傳統的液壓動力轉向系統相比，電動助力轉向系統主要有以下幾個方面的優勢：

　　1）能耗少：EPS沒有轉向油泵，且只在轉向時電動機才提供助力，所以動力消耗和燃油消耗均可降到最低。比液壓助力轉向系統可節約燃油3%~5%，因而燃油經濟性有了很大的提高。

　　2）路感好：EPS能在各種行駛工況下提供最佳力，減小路面不平度所引起的對轉向系的擾動。且由于EPS 系統內部采用剛性連接，系統的滯后特性可以通過軟件加以控制，因此有較好的路感。

　　3）安裝方便：EPS取消了油泵、皮帶、密封件、液壓軟管、液壓油及密封件等零件，并且其電機和減速機構安裝在轉向柱或裝在轉向器內，從而使整個轉向系統的重量減輕、結構緊湊且安裝方便。

　　4）回正性能好：EPS結構簡單精確、內部阻力小、回正性能好，而且可以通過軟件進行補償，從而可以得到最佳的轉向回正特性，且可改善汽車的操縱穩定性。

　　5）應用范圍廣：EPS可適應各種汽車，目前主要用于轎車和輕型載貨汽車。而對于新能源車，尤其是純電動汽車，EPS系統為其最佳選擇。

　　6）整車網絡構建：EPS由于有CAN/LIN的網絡接口，可以與汽車其它電子控制系統結合，例如主動懸架、制動防抱死（ABS）及駕駛員輔助系統等，共享其電子裝置的功能，實現更加復雜的功能，比如汽車智能化的終極目標：無人駕駛。

　　下表一是世界著名的咨詢公司Strategy Analytics對全球轉向系統的預測，可以看到EPS將占據50%以上的市場份額。

　　表一：2007-2018全球轉向系統市場預測 （百萬套）

　　若分區域來看，過去主要在歐美和日本采用EPS.但是從2015開始，中國將超過歐美和日本，成為全球最大的EPS市場。見下表二。

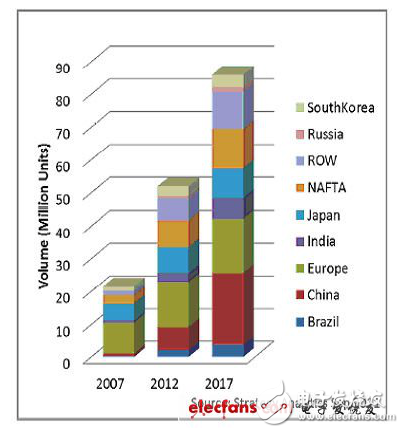

　　表二：2007-2017 全球轉向系統市場分區域預測 （百萬套）

　　若分車型來看，所有的廣義乘用車都能應用EPS，從2007年至2017年的平均年增長率為15%.不過由于大型轎車和輕卡對于EPS的需求增長迅猛，表三顯示從C級以下的小型轎車的份額從2007年的86%下降為2018年的66%.

　　表三：2007-2018 全球轉向系統市場分車型預測 （百萬套）

——————
