由于甚至已經進入中低檔汽車市場，先進駕駛輔助系統（ADAS） 是目前車輛行業中成長速度最快的應用領域之一。目前，眾多特性能夠警告駕駛員，使駕駛員更好地觀察車外情況，并支持諸如泊車輔助和自適應巡航控制等功能—這些功能是通過基于雷達、攝像頭、光探測與探距（LIDAR） 和超聲波的系統來實現的。先進的ADAS 功能和自主駕駛確實需要將多種系統結合起來使用。TI 可提供模擬和數字解決方案，并制定了對此令人興奮的應用領域的發展和成長提供支持的堅定路線圖。

　　目前大多數先進駕駛輔助系統（ADAS） 功能基本上是其自有的獨立系統，具有雷達、攝像頭和超聲波等最常用的傳感器。隨著技術的不斷向前發展，TI發現，多個不同傳感器輸入的使用變得越來越普遍，這些輸入被組合在一起，幫助作出更加準確的決策并識別危機情況。

　　視覺

　　? 不同ADAS系統中的強勁發展趨勢增加了對新型、高級半導體組件的需求

　　? 數字信號通信取代模擬方案以提供更高的帶寬和圖像處理速度

　　? 總體解決方案尺寸和功率耗散對于縮減攝像模塊尺寸至關緊要

　　? 降低線束的成本和重量并節約連接器的成本

　　? DSP 性能提升以運行多種更高性能的視覺算法

　　雷達

　　? 集成模擬前端、鎖相環（PLL） 和合成器以及射頻（RF） 組件，以縮減系統成本、功耗和板級空間

　　? 需要采用具有低抖動和低相位噪聲的時鐘、具有高達38 GHz 頻率的壓控振蕩器（VCO）、具有10 GHz+頻率的PLL 及具有波形發生功能的合成器，以實現所需的雷達系統性能

　　? 采用低噪聲RF 電源以提升/實現雷達及模擬信號鏈路的性能

　　一般的ADAS需求

　　? 安全關鍵系統（例如自主剎車和轉向）將需要符合ISO 26262認證

　　? 傳感器融合（攝像頭、雷達、超聲波）以實現更高的系統性能（相比于獨立系統）

　　? 更低的功耗

　　? 汽車安全性評價（NCAP、NHTSA）、政府強制性法令和消費者的安全意識推動了ADAS 市場的快速成長

　　基于攝像頭的系統概述

　　基于攝像頭的系統的使用范圍包括諸如從后備攝像頭和環視系統等先進駕駛輔助系統（ADAS），到駕駛員瞌睡告警、車道偏離告警和碰撞避免。對來自CMOS攝像頭傳感器的圖像進行處理并呈現給駕駛者或用于機器視覺。攝像頭的復雜性和數量視具體應用而有所不同。

　　智能攝像頭模塊

　　智能型攝像模塊應用于更加先進的后備攝像頭及泊車輔助系統。

　　安全MCU 提供了一種基于ARM Cortex-R4F 的解決方案，并經認證適合在那些需要實現ISO26262 ASIL-D 安全等級的系統中使用。而且，這些MCU 還提供了集成型浮點、12 位ADC、CAN 和FlexRay 接口。HerculesTM安全MCU 還可被用來執行標量和矢量控制技術并支持眾多的性能要求。

　　基礎模擬頭攝像模塊

　　基礎模擬攝像頭模塊用于后備攝像頭和環視系統。多攝像頭模塊具有多個智能攝像頭的攝像系統不僅能夠提供環視功能，而且還能處理用于告警和為駕駛員提供額外信息的視頻數據。

　　前置攝像頭模塊

　　對于那些需要進行大量用于機器視覺的數據處理的應用，攝像模塊還內置了功能強大的DSP以處理視頻數據。具體實例包括車道偏離告警、自適應前燈、交通信號識別和行人/目標探測。另一種用途將是盲點探測和駕駛者瞌睡告警。

　　基于攝像頭的系統

　　? DS90UB913A/914A串化器/解串器（SERDES）

　　? 支持百萬像素圖像傳感器

　　? 無壓縮的最佳圖像質量

　　? 小型攝像頭模塊尺寸

　　無需微控制器

　　由一條線纜/一個連接器實現視頻、控制和電源傳輸

　　ISP伴隨芯片可被放置在遠離ECU內攝像頭的位置上

　　? 低成本

　　廉價同軸電纜

　　低組件數量

　　適合安裝在一塊印刷電路板（PCB） 上

　　? 小于15μs的極低延遲

　　? 支持同軸數據電纜供電

　　? 低功耗

　　面向最佳低光性能的更少散熱

?

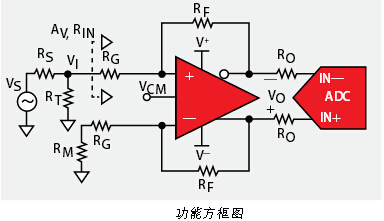

　　差分、高性能運算放大器

　　主要特點

　　? 370MHz 至3dB 帶寬（VOUT= 0.5 VPP）

　　? 50MHz 0.1dB 帶寬

　　? 2400V/μs 轉換率

　　? 18ns 穩定時間（至0.05%）

　　? -94/-96dB HD2/HD3（5MHz時）

　　? LMH6551- Q1 符合AEC- Q100 1級規格要求，并采用了一種汽車級制造流程

　　應用

　　? 全差分視頻驅動

　　? 通過雙絞線傳輸視頻信號

　　基于雷達的系統

　　隨著成本的降低，雷達系統（比如說，用在盲點檢測中）正在被安裝在越來越多類型的車輛中。汽車雷達系統可被分為兩大類：遠程雷達系統和中程/近程雷達系統。遠程雷達系統一般安裝在車輛前部，偵測正前方。這些系統的測距離超過100米，通常用于自適應巡航控制、剎車輔助和碰撞告警。

　　由于其較長的視線范圍、較高的分辨率，以及識別和區分多種物體的能力，遠程雷達系統要求DSP能夠提供更多的處理能力，精確的信號調節，并且在很多情況下需要一個安全微控制器。隨著諸如自適應巡航控制等應用開始接管車輛內的某些功能控制權（比如說加速器/剎車），它們就需要比盲點檢測或側面碰撞告警等單純的告警功能更高的安全級別。

　　推動遠程雷達系統開發的因素有：

　　? 減小系統尺寸

　　? 降低系統功率耗散（實現更小封裝和更少的冷卻要求）

　　? 低噪聲性能組件和設計（針對高信號性能）

　　? 可實現更高分辨率和更佳物體檢測/區分功能的天線設計

　　? 運行復雜軟件算法的DSP在雷達能夠影響車輛功能的系統中，安全性功能也很重要。

?

　　傳感器融合

　　先進駕駛輔助系統（ADAS） 仍被視為單獨的系統，彼此之間相互獨立。每個系統有其自己的用途，或者顯示信息，或者執行一項操作（比如說鳴響），而無需考慮任何其它ADAS系統。根據所采用的傳感器技術類型的不同（雷達、攝像頭、超聲波、光照檢測或測距），這樣可實現特定的功能，但是卻無法充分利用這個系統。為了制造完全自主的車輛，就需要將來自不同傳感器的信息和數據組合在一起，充分利用它們的各自優勢，并且彌補每個獨立系統始終存在的不足。這被稱為傳感器融合。與多個、完全獨立系統完全不同的是，不同的ADAS系統將它們的信息提供給一個中央傳感器融合引擎控制單元（ECU），此單元能夠?qū)⑺行畔⒔M合起來，使駕駛員能夠更好地感知周遭環境。根據所選擇的系統分區，原始數據（比如說未經壓縮的視頻）或預處理數據（例如來自雷達的目標數據）被提供給融合ECU。這對于融合ECU的處理能力需求，以及電源要求和與子系統（提供傳感器數據的獨立ADAS模塊）連接的通信接口類型有巨大的影響。目前開發的大多數系統將集中和分散數據處理混合在一起。由于融合ECU對車輛和乘客安全的巨大影響，融合ECU應該通過ASIL認證。這不但會影響到ECU和系統設計，也會對IC選擇造成影響。
