基本的反激式調節器

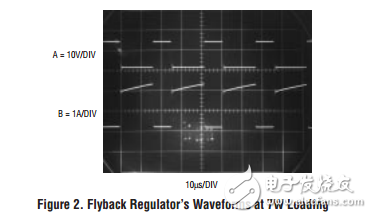

圖1顯示了一個基本的反激式調節器使用lt1070。它轉換5V輸入到12V輸出。圖2顯示了電壓（跟蹤A）和電流（Trace B）波形Switch銷。VSW的輸出是一個集電極共發射極NPN，所以電流流動時，它是低電流是通過拉100μH電感和控制到一個值，迫使12V輸出常數。電路的40khz重復率是由lt1070內部振蕩器。時間VSW低時，
流過電感的電流會產生磁場感應到電感周圍的區域。這個存儲在該字段中的能量量是電流水平，電流流量，特性電感及其磁芯材料。它常常有用把電感作為斗將流當水涌進它。能量極限存儲是由桶的容量，相應的電感飽和限制。能量量可以在給定時間內放入電感受外加電壓和電感限制。這個可以存儲的能量的數量不飽和電感受磁芯特性的限制。大小，核心材料，工作頻率，電壓和電流的影響電感的設計。
