介紹了基于電力載波智能點燈系統的設計由來和系統方案，并簡要說明了其電氣結構，工作原理、技術特點及應用效果。系統利用電力線作為通信媒介，由硬件電路、單片機接口電路和其它接口電路組成，采用輪詢應答和載波偵聽的主從通信方式，可實現對多個節點的實時集中監控。
系統原理設計
室外點燈單元：由變壓器和繼電器構成電源系統，是提供鐵路信號燈的交流電源，由電力載波模塊、單片機STM8S103和檢測電路構成監測系統是監測鐵路信號燈T作狀態。主電路與檢測電路相互隔離，只通過光電信息交換，使主電路不受其它兇索的影響，最大限度的確保了主電路的安全性。

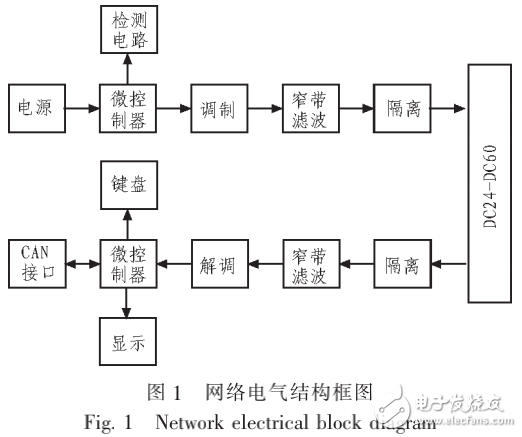

室內集中監測總機：主要由電力載波模塊、單片機STM32F、液晶顯示、按鍵接口和上傳通信電路構成監測系統。其網絡電氣結構原理框圖如圖l所示。
