系統工程師在開發復雜的電子產品，例如傳感器和傳感器接口應用時，他們所面臨的重大挑戰為更小的外形尺寸、杰出的功能、更佳的效能及更低的物料列表成本（BoM）。設計者可以采用具有較高整合密度的較小制程節點來縮減晶方尺寸，同時也能使用先進的封裝技術來實現系統小型化。
　　3DIC成為縮小傳感器IC新解方
　　對于更高系統整合度的需求持續增加，這不只促使傳統的組裝服務供貨商，也推動半導體公司開發更創新和更先進的封裝技術。 最具前景且最具挑戰性的技術之一就是采用硅通孔（TSV）的三維積體（3DIC）。 3DIC技術現在已被廣泛用于數字IC（例如，內存IC、影像傳感器和其他組件的堆棧）中，其設計和制造方法已經在數字世界中獲得成功證明。 接下來，設計者要如何將3DIC技術成功導入以模擬和混合訊號為主的的傳感器IC中？
　　在今日，走在前面的模擬和混合訊號IC開發商已開始意識到采用模擬3DIC設計的確能帶來實質好處。 智能傳感器和傳感器接口產品鎖定工業4．0、智能城市或物聯網（IoT）中的各種應用。 在各種芯片堆棧技術中，TSV和背面重新布局層（BRDL）可用來替代傳統金線接合，此技術的用處極大。
　　3D積體技術，特別是來自領導晶圓代工業者的特殊模擬TSV技術，在結合正面或背面重新布局層（RDL）后，由于互連更短且能實現更高的整合度，因此能以更小的占板面積提供更多功能。 特別是小尺寸的TSV封裝技術（總高度在0．32mm范圍內）能解決智能手表或智能眼鏡等穿戴式裝置的的小尺寸需求。
　　在不同的芯片或技術組合中，TSV技術還能提供更高水平的靈活度，例如采用45奈米制程的數字芯片中的芯片至芯片堆棧，以及在模擬晶圓（例如180nm）中，微機電（MEMS）組件或光傳感器和光電二極管數組的堆棧，這只是其中的幾個例子。

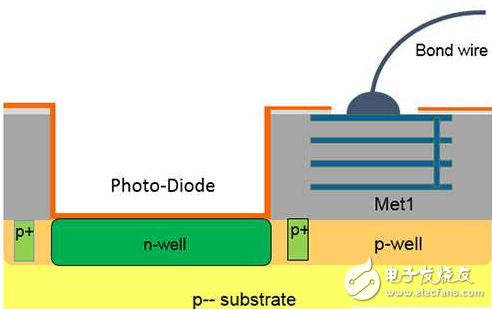

　　模擬3DIC技術通常是透過建造芯片正面到IC背面的電氣連接來實現傳感器應用。 在許多傳感器應用，例如光學、化學、氣體或壓力傳感器中，感測區域是位在CMOS側（晶圓的頂端）。 芯片和導線架之間最常用的連接是打線接合（Wire bonding）（圖1）。 無論是使用塑料封裝，或是將裸片直接接合在印刷電路（PCB）或軟性電路板上，對于某些會將感測區域暴露出來的應用而言，打線接合并非理想的解決方案。 采用專業晶圓代工業者的專有TSV技術，可以利用TSV、背面RDL和芯片級封裝（WLCSP）（圖2）來替代打線。
