采用AT89C2051單片機為核心配置，以溫濕度傳感器SHT75、數碼管顯示、計算機監控系統等部件，通過單片機與智能傳感器相連，采集并存儲智能傳感器的測量數據，并通過RS485總線來實現PC上位機與單片機控制模塊半雙工串行通信。微控制器AT89C2051通過I2C總線控制傳感器的測量扣數據回傳，每次將采集到的5組數據經過計算，修正及補償后分別傳送到PC端存儲和顯示模塊進行實時顯示。經過實驗測試得出結論：溫度測量精度為+0.3℃，濕度測量精度為+2%RH，各項指標均達到了課題的設計要求。

　　1 溫濕度采集系統的硬件設計

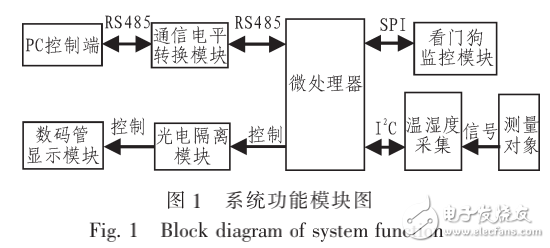

　　為了實現課題對監控機構的穩定性好、精度高、實用性強的要求，比較眾多溫濕度測量方案，系統采用智能傳感器SHT75和AT89C2051單片機構成，通過SHT75對各環境內的溫度、濕度參數實時檢測，經傳感器芯片內A/D轉換器轉換成對應的二進制值存儲于芯片的RAM中，單片機通過發送讀取溫濕度傳感器溫濕度命令碼，溫濕度傳感器就返回對應的參數值，本系統帶RS485通訊接口可連接監控主機或PC．通過監控主機或PC來實時查看當前溫度和濕度值，并可在監控主機或PC上設噩報警參數以便實時監控環境溫度和濕度值。系統功能模塊框圖如圖1所示。
