地面直驅式螺桿泵是在螺桿泵基礎上發展而成的抽油機械，采用永磁同步電機帶動光桿直接驅動井下螺桿泵，減少了機械減速器和皮帶減速器，效率很高。本文介紹了英威騰Goodrive300開環矢量型變頻器在地面直驅螺桿泵上的應用，其控制性能可靠，節能效率高。本文僅以37kW的Goodrive300變頻器為例進行分析，并為地面直驅式螺桿泵的節能改造提供應用方案。

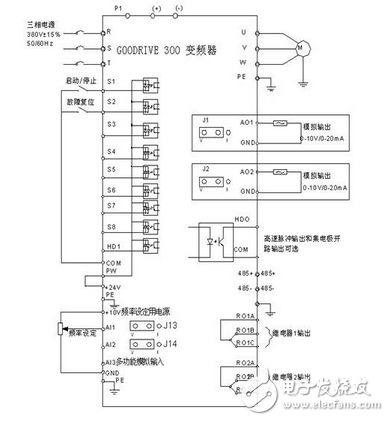

地面直驅螺桿泵抽油機在變頻柜門板上進行操作，變頻控制柜門板上有啟動、停止、故障復位按鈕，相應的變頻器控制方案是端子控制方式，若以后井場實行數字化，Goodrive300所標準配置的Modbus通訊協議將為其提供井場底層數字化解決方案。Goodrive300變頻器控制I/O接線標準圖如圖6所示。
