LTM?4675 是一款雙通道 9A 或單通道 18A 降壓型 μModule? （微型模塊） DC/DC穩壓器，擁有通過PMBus （一種基于 I2C 的開放標準數字接口協議） 實現的遠程可配置性及電源系統管理 （PSM） 參數的遙測監察功能。其 16mm x 11.9mm x 3.51mm BGA 封裝中內置了模擬控制環路、精準混合信號電路、EEPROM、功率 MOSFET、電感器和支持組件。該器件具有4.5V至 17V 的寬輸入電壓范圍和 0.5V 至 5.5V 的輸出電壓范圍，并在整個溫度范圍內提供了 ±0.5% 的 DC 準確度。能夠以可編程擺率和排序延遲時間對 LTM4675 的電源輸出進行數字調節、裕度調整以及上電 / 斷電操作。接通時間最大值為 70ms。遙測回讀參數包括 VIN、IIN、VOUT、IOUT、溫度、運行峰值、正常運行時間、故障和報警。在 9A 負載條件下，整個溫度范圍內的電流回讀準確度為±2.5%。

　　LTM4675 簡化了面向電信、數據通信和存儲系統、以及工業和儀表電源的高效率、高功率密度和高可靠性解決方案的設計。LTM4675采用16mm x 11.9mm x 3.51mm BGA 封裝，并可提供 SnPb 或符合 RoHS 標準的端子涂層。

　　具數字電源系統管理功能的雙通道 9A μModule 穩壓器

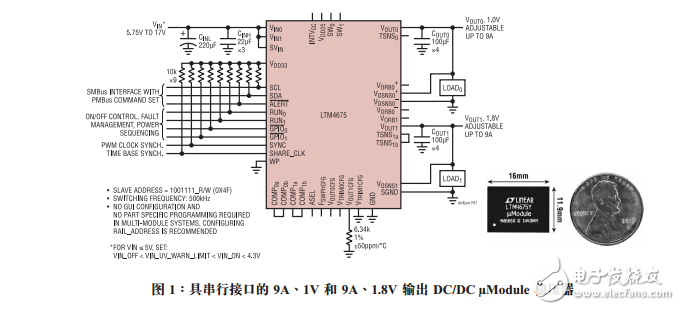

　　圖 1 示出了 LTM4675 的典型應用。輸入電壓范圍為 5.75V至17V，輸出為1V/9A和1.8V/9A。針對多種輸出電壓，圖 2 示出了 LTM4675 的每個輸出之效率與負載電流的關系曲線。LTM4675 能夠在很寬的工作范圍內實現高效率，并具有高可靠性。如圖 3 所示，當模塊在 12V 輸入、1V/9A 和 1.8V/9A 輸出且無冷卻氣流的情況下運行時，最大外殼溫度為 84.1°C。
