鈣鈦礦太陽電池結構

　　晶體結構

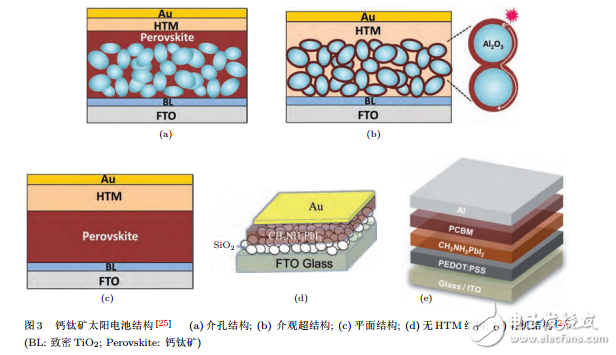

　　鈣鈦礦晶體為ABX3 結構， 一般為立方體或八面體結構。 在鈣鈦礦晶體中， A離子位于立方晶胞的中心， 被12個X離子包圍成配位立方八面體， 配位數為12; B離子位于立方晶胞的角頂， 被6個X 離子包圍成配位八面體， 配位數為6， 如圖 2所示。 其中， A離子和X離子半徑相近， 共同構成立方密堆積。

　　鈣鈦礦晶體的穩定性以及可能形成的結構主要是由容差因子和八面體因子（μ）所決定。 其中， t = RA + RX √ 2（RB + RX） ， μ = RB/RX， RA， RB， RX 分別指的是A原子、B原子、X原子的半徑。 當滿足 0.81 《 t 《 1.11和0.44 《 μ 《 0.90時， ABX3 化合物為鈣鈦礦結構， 其中t = 1.0時形成對稱性最高的立方晶格; 當t位于0.89—1.0 之間時， 晶格為菱面體（rhombohedral） 結構（三方晶系）; 當t 《 0.96 時， 對稱性轉變?yōu)檎唬╫rthorhombic） 結構［19］ 。 鈣鈦礦太陽電池中， A離子通常指的是有機陽離子， 最常用的為CH3NH+ 3 （RA = 0.18 nm ［20］ ）， 其 他 諸 如 NH2CH=NH+ 2 （RA = 0.23 nm ［21］ ）， CH3CH2NH+ 3 （RA = 0.19—0.22 nm） 也有一定的應用。 B 離子指的是金屬陽離子， 主要有Pb2+ （RB = 0.119 nm）和Sn2+ （RB = 0.110 nm）。 X 離子為鹵族陰離子， 即I ? （RX = 0.220 nm）、Cl? （RX = 0.181 nm）和Br? （RX = 0.196 nm）。

　　電池結構介紹
