      某種大電壓輸出擺幅低電流失配電荷泵的方案

      2017-11-16 | rar | 0.4 MB | 次下載 | 1積分

      資料介紹

      　0 引 言

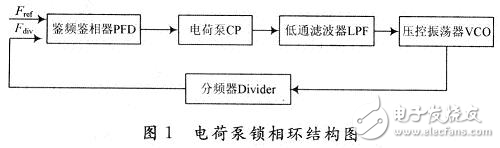

      　　CMOS電荷泵鎖相環以其高速、低抖動、低功耗和易集成等特點，已廣泛用于接收機芯片、時鐘恢復電路中，如圖l所示，電荷泵對整個電荷泵鎖相環性能具有關鍵的作用，如果電荷泵的充放電電流能夠在很大的輸出電壓范圍內具有高精度的匹配，在PLL鎖定某個頻率時，LPF提供給VCO的控制電壓將是一個常數，它將顯著降低VCO輸出頻率的抖動，提高VCO的相位噪聲特性，并且VCO可以具有很大的調諧范圍。
      　　l 傳統電荷泵工作機制
      　　傳統電荷泵結構如圖2所示。
      　　某種大電壓輸出擺幅低電流失配電荷泵的方案
      　　某種大電壓輸出擺幅低電流失配電荷泵的方案
      　　它主要由兩個受控開關的電流源組成，通過PFD比較Fref和Fdiv的相位，如果Fref相位超前于Fdiv，則輸出UP為高電平，DN為低電平，Iup給LPF電容充電，使得VC0的控制電壓上升，控制VCO的輸出信號頻率升高；如果Fdiv相位超前于Fref，則輸出uP為低電平，DN為高電平，LPF電容通過Idown。放電，使得VCO的控制電壓下降，控制VCO的輸出信號頻率降低；如果Fref和Fdiv的相位相同，PLL達到鎖定狀態，則UP和DN信號控制充放電電流源同時打開或關閉，具體工作狀態如表1所示。
      CMOS 鎖相環 VCO 電荷泵
